预置条件/要求
– 贴片机软件 ≥ SW707.1；SIPLACE Pro. ≥ 11.2
配置
– 真空泵操作（标准）。
– 吹气电磁阀系统（压缩空气/真空）操作（选件）。
– 元件相机：
◦ SST 23（01005-2220 最大 6x6 mm/视野：8.4 x 8.4 mm/分辨率：17.1 µm/像素）
◦ SST 41 （03015-2220 最大 6x6 mm/视野：8.9 x 8.9 mm/分辨率：10.1 µm/像素）
– 吸嘴类型 4xxx，配备相应的料仓。
6.2 C&P20 P 贴片头 - 主要部件/装置概述

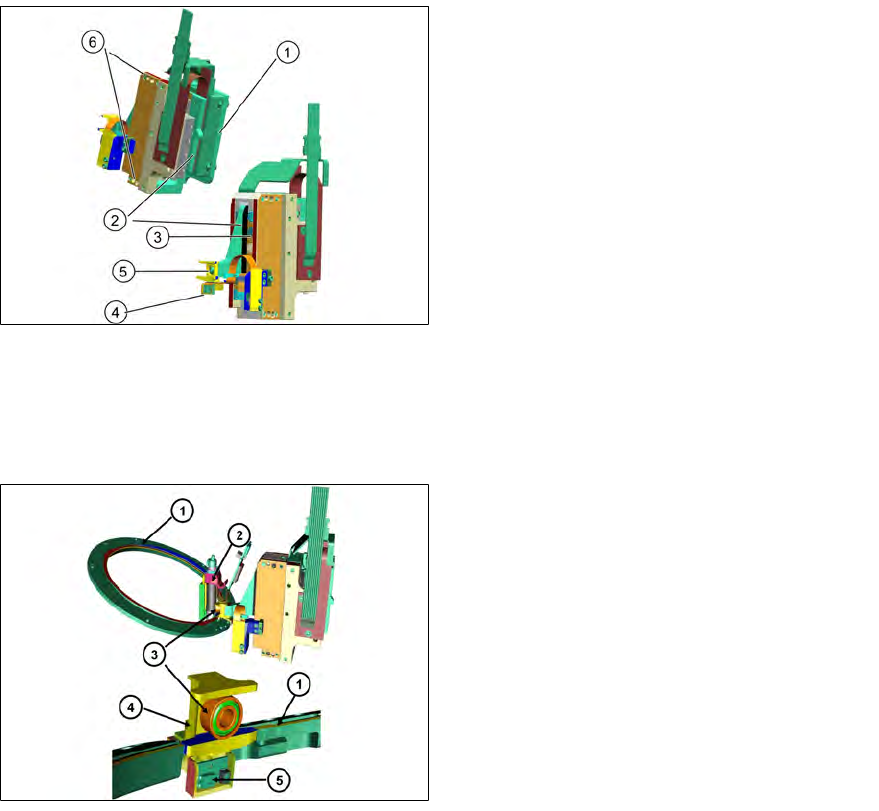

6.2.1 C&P20 P 贴片头 - Z 轴驱动装置
1. 增量型测量系统
2. 线性马达的主要部分
3. 线性马达的从动部分
4. 挡光板 Z 轴向下（模拟）
5. 新的陶瓷狭口
6. Z 轴的安装
– Z 轴由 MHCU 提供 40V/3.28A。
– 贴片头的增量型读取器在接头上配备了 EEprom，可存储统计和轴数据。
– Z 轴装置和滚道为互补部件，无法单独更改其中之一。
6.2.2 C&P20 P 贴片头 - Z 轴
1. 滚道
2. 段位器
3. DP 轴滚珠轴承
4. 卡爪
5. 挡光板 Z 轴向下
– Z 轴驱动装置不属于备件！
– 挡光板 Z 轴向下不属于备件！
Z 轴驱动装置的功能
– 陶瓷狭口安装在 Z 轴马达的主要部分，用来与 DP 轴驱动装置进行机械对接。
– 模拟 Z 轴向下传感器处于贴片位置，用于识别 Z 轴所确定的位置。
– Z 轴弹跳到位后，传感器会向轴控制器板 (MHCU) 发送信号。“挡光板向下”信号与 Z 轴增量
型编码器所发出的测量信号直接链接。
TX系列 技术培训
01/2016
6 C&P20 P 贴片头
6.2 C&P20 P 贴片头 - 主要部件/装置概述
75

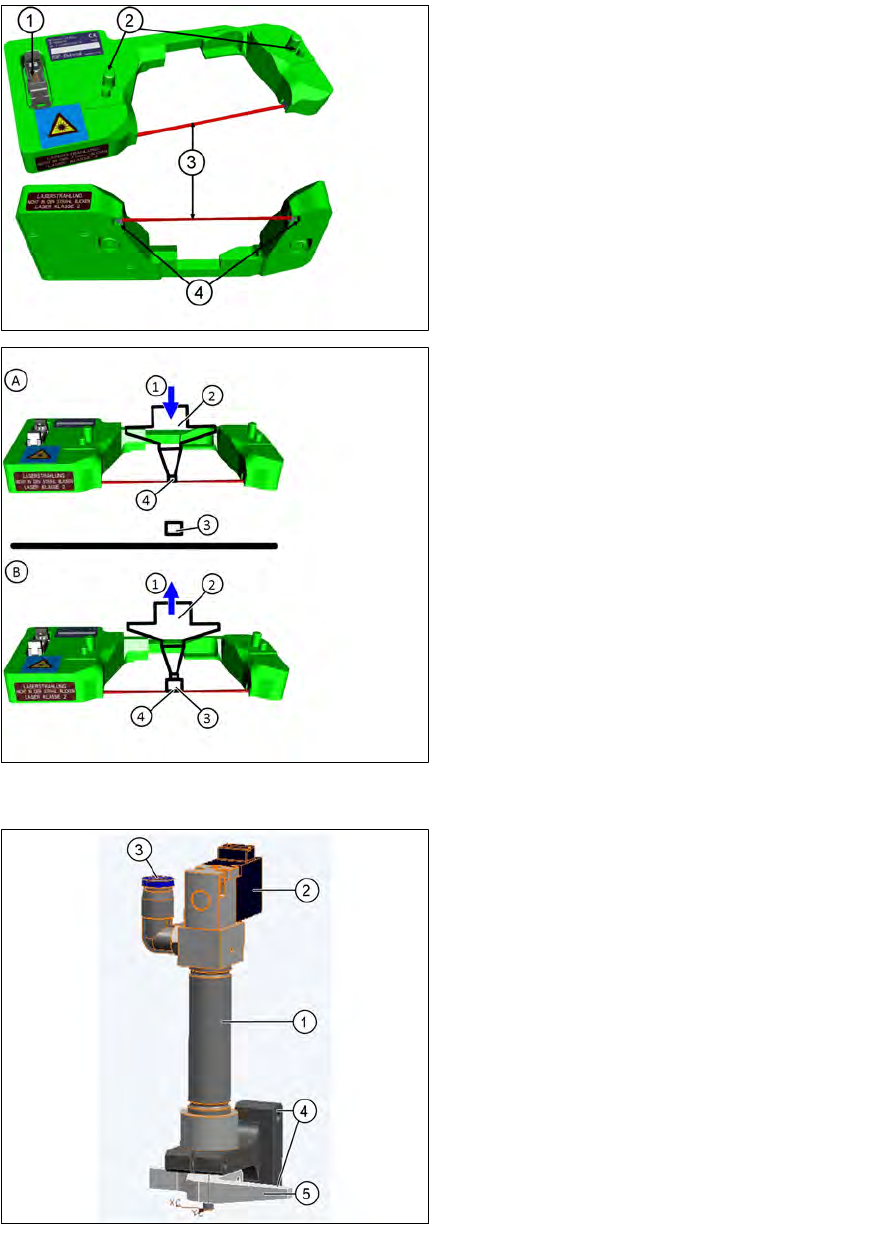

6.2.3 C&P20 P 贴片头 - 元件传感器
1. 电源/数据线
2. 安装架连接至壳体
3. 激光束
4. 含受保护棱镜的发射器与接收器装置
– 元件传感器安装在 C&P20 P 贴片头的拾取-
贴片位置。
– 传感器用两颗螺钉 (2) 固定在贴片头上。
1. 向下
(A)
或向上
(B)
移动
2. 喷嘴
3. 元件
4. 果激光束中断
(A)
或者再次发射
(B)
，则
读出 Z 轴位置
元件传感器功能
– 元件传感确定了贴片过程中的元件与吸嘴高
度。
– 元件传感器信号与用于记录位置的 Z 轴增
量型编码器所发出的测量信号直接链接。
6.2.4 C&P20 P 贴片头 - 收缩装置
1. 气缸
2. 电磁阀
3. 压缩空气连接
4. 收缩装置的安装
5. 移动 Z 轴的促动器
收缩装置功能
– 收缩装置安装在 Z 轴上，它通过将 Z 轴向
上移至安全区的方法，负责保护 Z 轴在遇
到断电或贴片机关闭等意外事件时免受损坏
– 收缩装置使用两颗螺钉固定，可在维修作业
期间轻松的更换。
6 C&P20 P 贴片头
6.2 C&P20 P 贴片头 - 主要部件/装置概述
TX系列 技术培训
01/2016
76

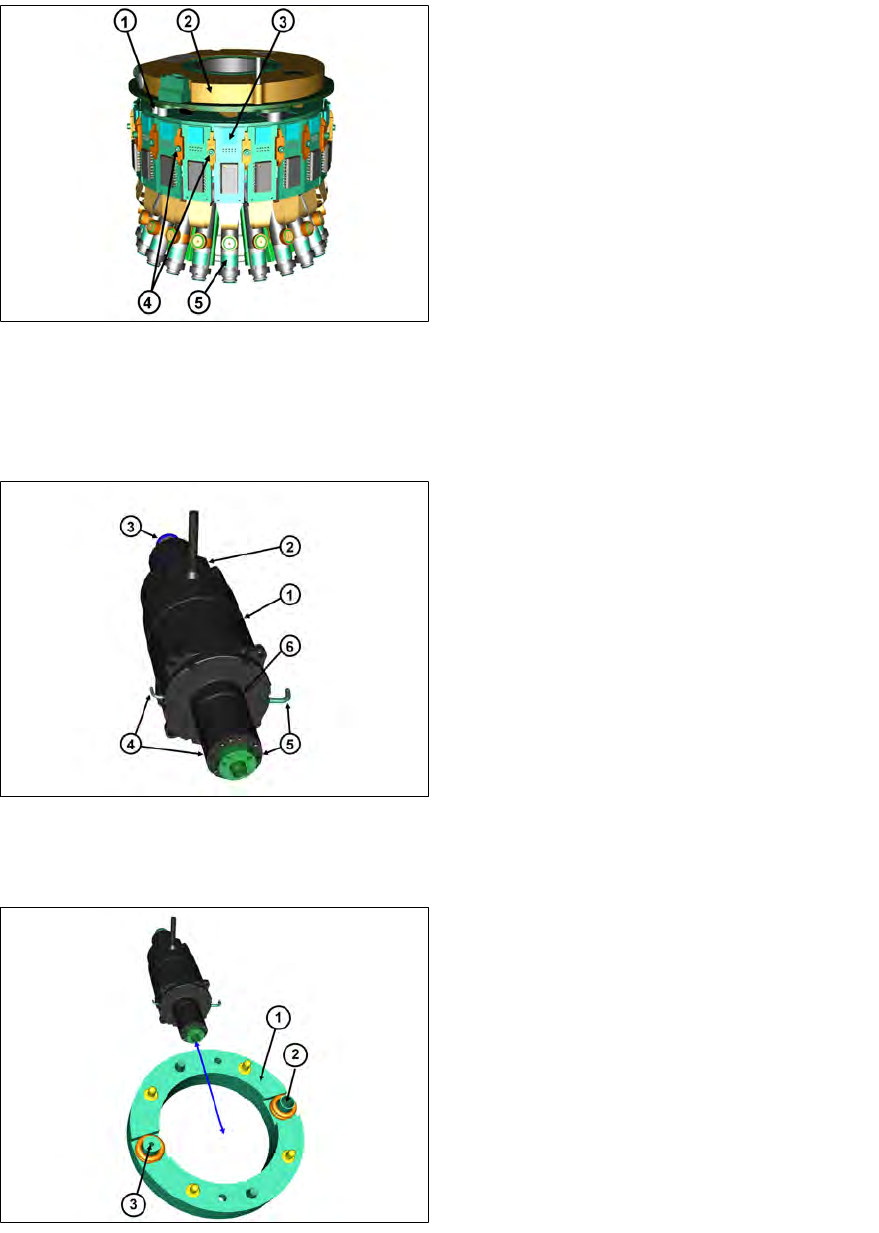

6.2.5 C&P20 P 贴片头 - 星型轴载体
1. 用于定位 ED 发射器的转位螺钉
2. 集流环可为 DP 驱动装置提供电源和数据
（非接触式传输）
3. DP 轴驱动装置控制板
4. 用于安装 DP 控制板的支架
5. DP 轴驱动装置
– DP 控制板插在主板中。
– 主板位于 DP 控制板后方，提供定位及控制所需的数据。
– 用两颗螺钉从内部将整个 DP 轴驱动装置固定到星型轴框架上。
6.2.6 C&P20 P 贴片头 - 星型轴马达
1. 150V 电压的三相驱动
2. 增量型测量系统
3. 保持回路的压缩空气连接
4. 测量保持回路中真空的连接
5. 测量拾取/贴片回路中真空/吹气的连接
6. 马达轴上的法兰
– 星型轴马达为配备集成测量系统的三相无刷式驱动装置。
– 得益于星型轴马达的中空设计，可以向 20 个段位器的保持回路中供给真空或压缩空气。
– 星型轴马达不属于备件。
1. 平滑的分配板盘
2. 测量拾取/贴片回路中真空/吹气的连接
3. 测量保持回路中真空的连接
