TX系列 技术培训 01/2016 6 C&P20 P 贴片头 6.2 C&P20 P 贴片头 - 主要部件/装置概述 77 6.2.7 C&P20 P 贴片头 - DP 轴驱动装置 1. 真空/吹气连接 2. DP 马达的控制板 3. 测量系统 4. 马达 5. 线性引导装置 6. 全新非透明式开关板，再也无法被更改 7. 吸嘴接口 8. 过滤盘 9. 配备全新吸嘴接口的全新吸嘴类型 4xxx – DP 轴驱动…
6 C&P20 P 贴片头
6.2 C&P20 P 贴片头 - 主要部件/装置概述
TX系列 技术培训
01/2016
76
6.2.5 C&P20 P 贴片头 - 星型轴载体
1. 用于定位 ED 发射器的转位螺钉
2. 集流环可为 DP 驱动装置提供电源和数据
（非接触式传输）
3. DP 轴驱动装置控制板
4. 用于安装 DP 控制板的支架
5. DP 轴驱动装置
– DP 控制板插在主板中。
– 主板位于 DP 控制板后方，提供定位及控制所需的数据。
– 用两颗螺钉从内部将整个 DP 轴驱动装置固定到星型轴框架上。
6.2.6 C&P20 P 贴片头 - 星型轴马达
1. 150V 电压的三相驱动
2. 增量型测量系统
3. 保持回路的压缩空气连接
4. 测量保持回路中真空的连接
5. 测量拾取/贴片回路中真空/吹气的连接
6. 马达轴上的法兰
– 星型轴马达为配备集成测量系统的三相无刷式驱动装置。
– 得益于星型轴马达的中空设计，可以向 20 个段位器的保持回路中供给真空或压缩空气。
– 星型轴马达不属于备件。
1. 平滑的分配板盘
2. 测量拾取/贴片回路中真空/吹气的连接
3. 测量保持回路中真空的连接
TX系列 技术培训
01/2016
6 C&P20 P 贴片头
6.2 C&P20 P 贴片头 - 主要部件/装置概述
77

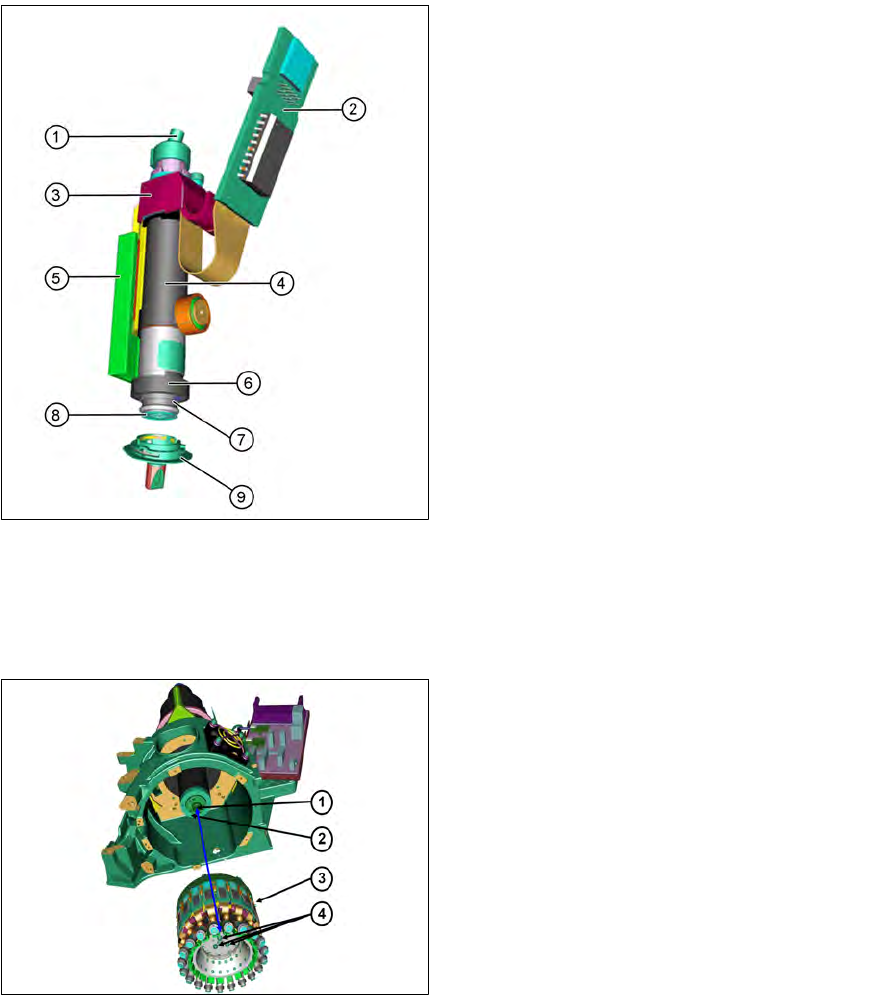

6.2.7 C&P20 P 贴片头 - DP 轴驱动装置
1. 真空/吹气连接
2. DP 马达的控制板
3. 测量系统
4. 马达
5. 线性引导装置
6. 全新非透明式开关板，再也无法被更改
7. 吸嘴接口
8. 过滤盘
9. 配备全新吸嘴接口的全新吸嘴类型 4xxx
– DP 轴驱动装置负责将吸嘴转换到正确的拾取位置，并将元件转换到正确的贴片角度。
– 通过 DP 轴的马达轴，向吸嘴提供真空和吹气。
– 配备线性引导装置的完整 DP 轴驱动装置可在维修作业期间更换。
6.2.8 C&P20 P 贴片头 - 星型轴
1. 马达轴
2. 砂轮
3. 星型轴装配
4. 将星型轴装置安装到马达轴上的螺钉
– 星型轴由安装了所有 20 个 DP 驱动的星型轴框架、主板以及集流环组成。
– 这一完整的装置通过三颗螺钉固定于马达轴上。
6 C&P20 P 贴片头
6.3 C&P20 P 贴片头 - 贴片的工艺流程
TX系列 技术培训
01/2016
78
6.2.9 C&P20 P 贴片头 - 压力控制阀 (PRV)
1. 能源与数据供给
2. 压缩空气连接
3. 拾取/贴片回路的真空/吹气
4. 冷却 X 线性马达已排出空气
5. 安装压力控制阀
– 调压阀会在拾取过程中提供含真空的拾取/贴片回路，并在贴片期间切换至吹气。
– 可在维修作业期间更换阀门。
– 降低了防灰、防污物的灵敏度。
提示
不建议清洁 C&P20 P 的 PRV。否则可能会损坏内置的保护膜。
6.3 C&P20 P 贴片头 - 贴片的工艺流程
6.3.1 C&P20 P 贴片头 - 贴片位置
1. 光学对中（元件相机）
2. 保持回路真空测量
3. 贴片回路真空测量
4. 拾取/贴片位置与抛料气路
5. 元件传感器位置
6. C&P 模式中的加工方向
1. 拾取/贴片回路真空测量
2. 保持回路真空测量
3. 光学对中（SIPLACE 视野）
A
.
将元件旋转到贴片角中
B
.
在光学对中后，进行贴片角校正
