6 C&P20 P 贴片头 6.4 C&P20 P 贴片头 - 真空系统概述 TX系列 技术培训 01/2016 84 拾取回路（真空） 1. 真空分配器 (4.8 -5.0 bar) 2. Z 轴收缩装置 3. 冷却系统 X 轴马达的空气 4. 段位器 5. 拾取/贴片回路 6. 保持回路 7. 平滑的分配板盘 8. 中间分配器板 9. MHCU – 拾取过程中，吸嘴上的真空达到最大。 – 通过压力控制阀测量真空/吹气…
TX系列 技术培训
01/2016
6 C&P20 P 贴片头
6.4 C&P20 P 贴片头 - 真空系统概述
83
贴片程序
“高力度”：贴片力度取决于 Z 轴的当前位置，以确定 Z 轴下移以及真空发生器切换到吹气的终
了信号。

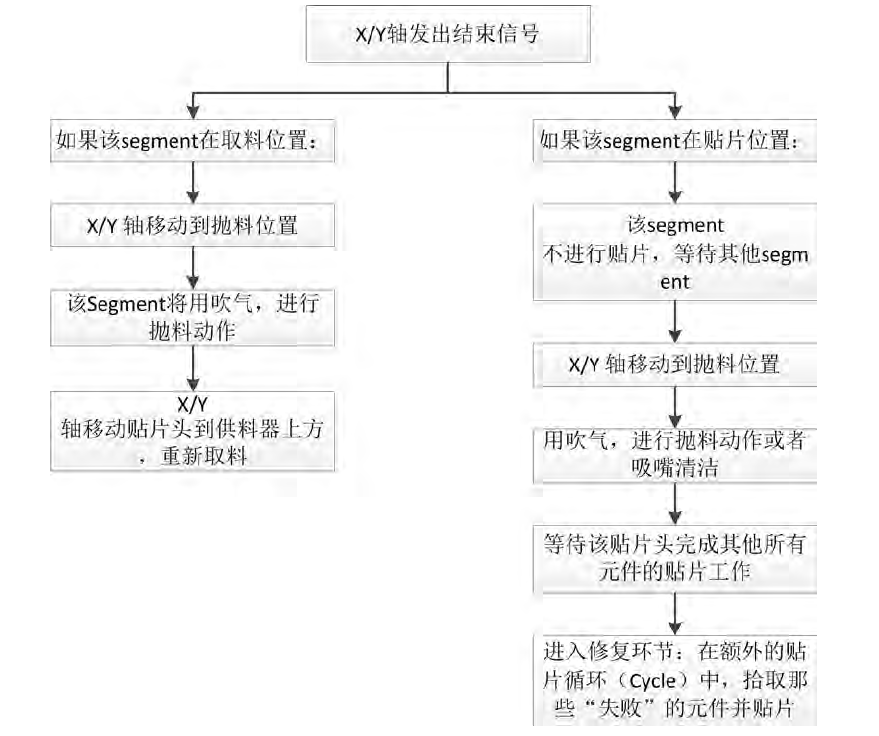

抛料程序
“缺陷”或“缺失”的决定因素：
– 光学对中
– 元件传感器
温度补偿
定期检查温度传感器，校准偏差值以提高贴片精准度。
6.4 C&P20 P 贴片头 - 真空系统概述
6.4.1 C&P20 P 贴片头 - 真空系统功能概述
真空系统由两个主要部分组成：
拾取/贴片回路：拾取与吸持元件的真空，用于贴片的吹气。
保持回路：当元件在吸嘴上，不在拾取位置时，吸持元件
6 C&P20 P 贴片头
6.4 C&P20 P 贴片头 - 真空系统概述
TX系列 技术培训
01/2016
84

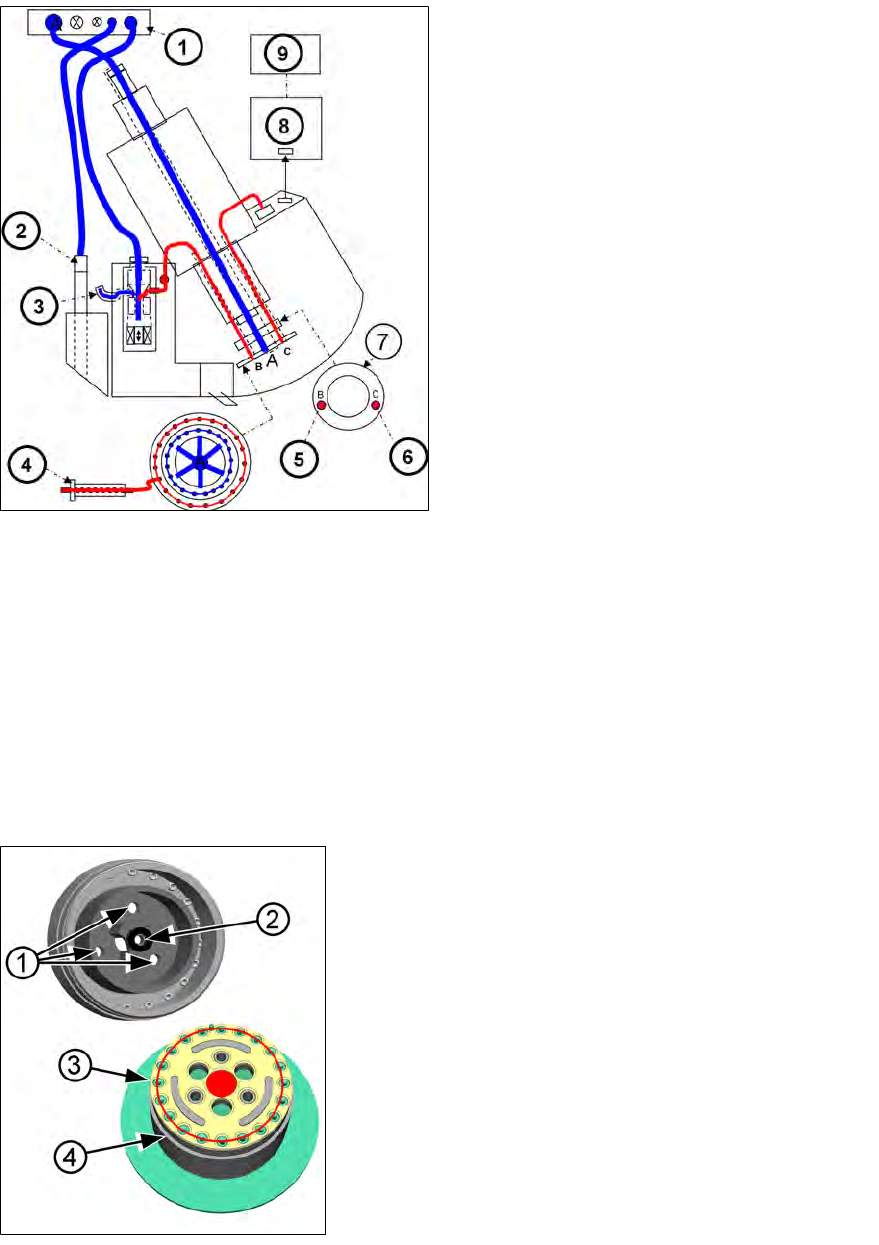

拾取回路（真空）
1. 真空分配器 (4.8 -5.0 bar)
2. Z 轴收缩装置
3. 冷却系统 X 轴马达的空气
4. 段位器
5. 拾取/贴片回路
6. 保持回路
7. 平滑的分配板盘
8. 中间分配器板
9. MHCU
– 拾取过程中，吸嘴上的真空达到最大。
– 通过压力控制阀测量真空/吹气值。
拾取/抛料回路（吹气）
– 拾取/贴片回路通过平滑的分配板盘与保持回路相连。
– 调压阀可在拾取/贴片回路中实现最大真空与最大吹气之间的无限次调整。
6.4.2 C&P20 P 贴片头 - 真空系统主要部分
6.4.2.1 C&P20 P 贴片头 - 保持回路（真空泵操作）
真空泵运行期间，保持回路通过反射环供应真空。真空通过第一个元件供应到泄漏真空的所有段位
器。为了将泄露将到最低，反射环和段位器之间安装了一个密封件。
1. 安装到星型轴框架上
2. 安装端盖
3. 段位器真空
4. 真空装置与反射环之间的 O 型环
通过反射环进行真空泵操作（标准）
– 使用真空泵操作较为标准。压缩空气操作为可选模式。
– 通过反射环，确保密封贴片头，不让其泄漏真空。
– 通过反射环，将真空集中分配到段位器中。
TX系列 技术培训
01/2016
6 C&P20 P 贴片头
6.4 C&P20 P 贴片头 - 真空系统概述
85
– 如有段位器位于拾取/贴片循环中，保持回路真空就会在数字式调压阀的作用下上升（拾取期
间）或通过吹气（贴片期间）而消除。
6.4.2.2 C&P20 P 贴片头 - 保持回路（压缩空气操作）
压缩空气需通过中空的星型马达轴才能到达保持回路。
保持回路中存在 20 个小型的吹气电磁阀吸嘴。每个吹气电磁阀吸嘴都为相应的段位器提供真空。
如有段位器位于拾取/贴片位置上，保持回路真空就会在数字式调压阀的作用下上升（拾取期间）或
通过吹气（贴片期间）而消除。

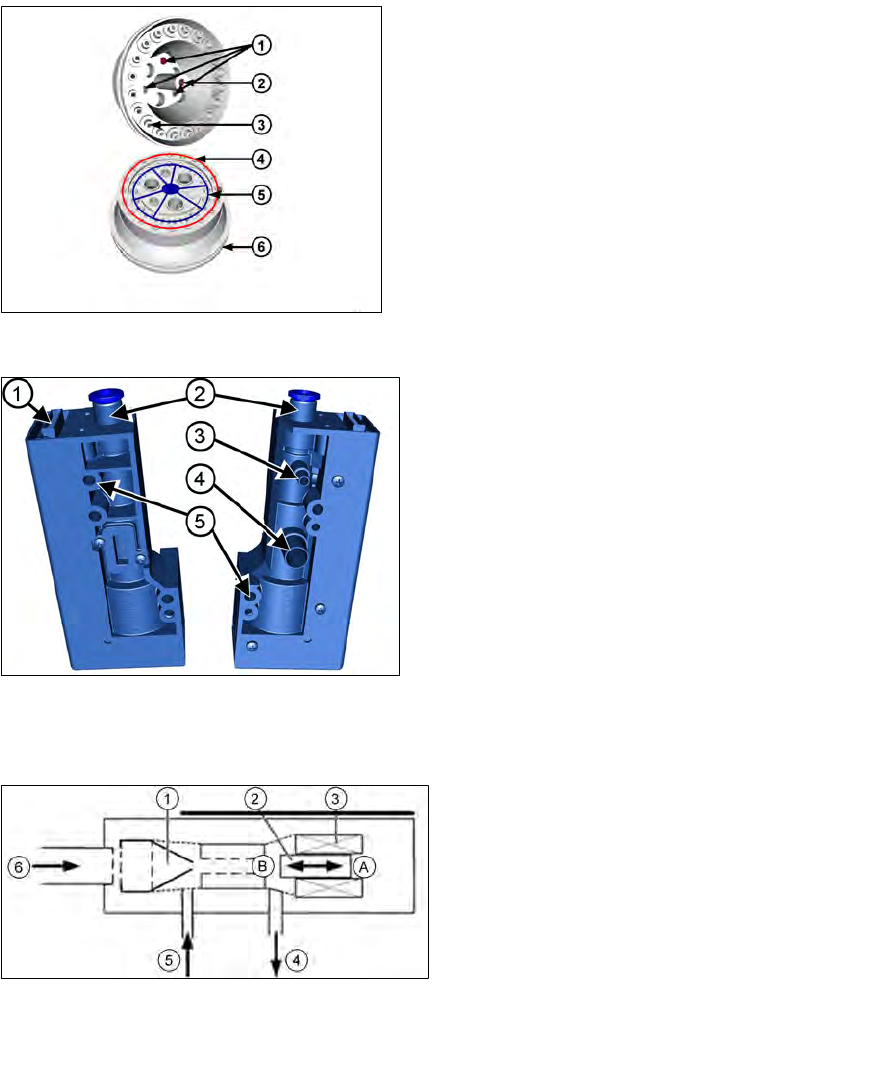

真空装置/保持循环详细说明
– 将
(1)
安装到星型轴框架上
– 为消音器安装
(2)
– 连接消音器的吹气电磁阀吸嘴的已排出空气
(3)
– 连接段位器的吹气电磁阀吸嘴的真空出口
（4 红
色）
– 连接吹气电磁阀吸嘴的压缩空气入口
（5 蓝
色）
。该吹气电磁阀吸嘴的入口被密封
– 真空装置和消音器之间的 O 型环
(6)
6.4.2.3 C&P20 P 贴片头 - 压力控制阀 (PRV)
1. 能源与数据供给
2. 压缩空气连接
3. 拾取/贴片回路的真空/吹气
4. 冷却 X 线性马达已排出空气
5. 安装压力控制阀
– 调压阀会在拾取过程中提供含真空的拾取/贴片回路，并在贴片期间切换至吹气。
– 可在维修作业期间更换阀门。
– 降低了防灰、防污物的灵敏度（保护膜）。
1. 吹气电磁阀的吸嘴
2. 压料柱塞（铁芯）/活塞
3. 压料柱塞驱动（电感器）/驱动装置回路
4. 排出空气
5. 拾取/贴片回路的真空/吹气
6. 压缩空气入口
A
.
“打开”位置的活塞
B
.
“关闭”位置的活塞
– 拾取期间，活塞始终位于“打开”位置，从而能够产生真空，然后将其应用于吸嘴进行拾取。
– 贴片期间，活塞位于“关闭”位置，从而能够产生吹气，然后将其应用于吸嘴进行贴片。
– 在贴片循环中，最大真空 (-850 mbar) 与最大吹气 (+400 mbar) 间的切换时间小于 12m。
