TX系列 技术培训 01/2016 6 C&P20 P 贴片头 6.7 C&P20 P 贴片头 - 校准 91 接头 X1、X2 连接贴片头适配器的扁平带状电缆 X3 星形轴马达的电源 X8 Z 轴电源 X15 返回单元的阀门 X16 CAN 总线 X16b CAN 总线 X17 Z 轴挡光板向下 X19 保持回路真空传感器的板 X20 ED 分配器的电源 X21 诊断接头 X22 增量星型轴 X23 增量 Z 轴 X2…
6 C&P20 P 贴片头
6.6 C&P20 P 贴片机 - 板描述
TX系列 技术培训
01/2016
90
6.6 C&P20 P 贴片机 - 板描述
6.6.1 C&P20P 贴片头 - 中间分配器板功能
– 所有 C&P20 贴片头的电气传感器以及促动
器的连接导线都是直接插入中间分配器板
– 指示贴片头工作电压及传感器状态的 LED
– 料槽信号的测试接头，模拟信号的测试针
– Z 与星型轴驱动的增量型编码器的受控电源
– 元件传感器、真空装置、保持回路真空传感
器与 EEPROM 的接口
– 元件传感器与 Z 轴向下传感器的保持回路
中真空传感器的信号调节
– 贴片头 CAN 总线的信号预处理
– 触发收缩装置的回路
– 用于诊断目的的 DIP 开关

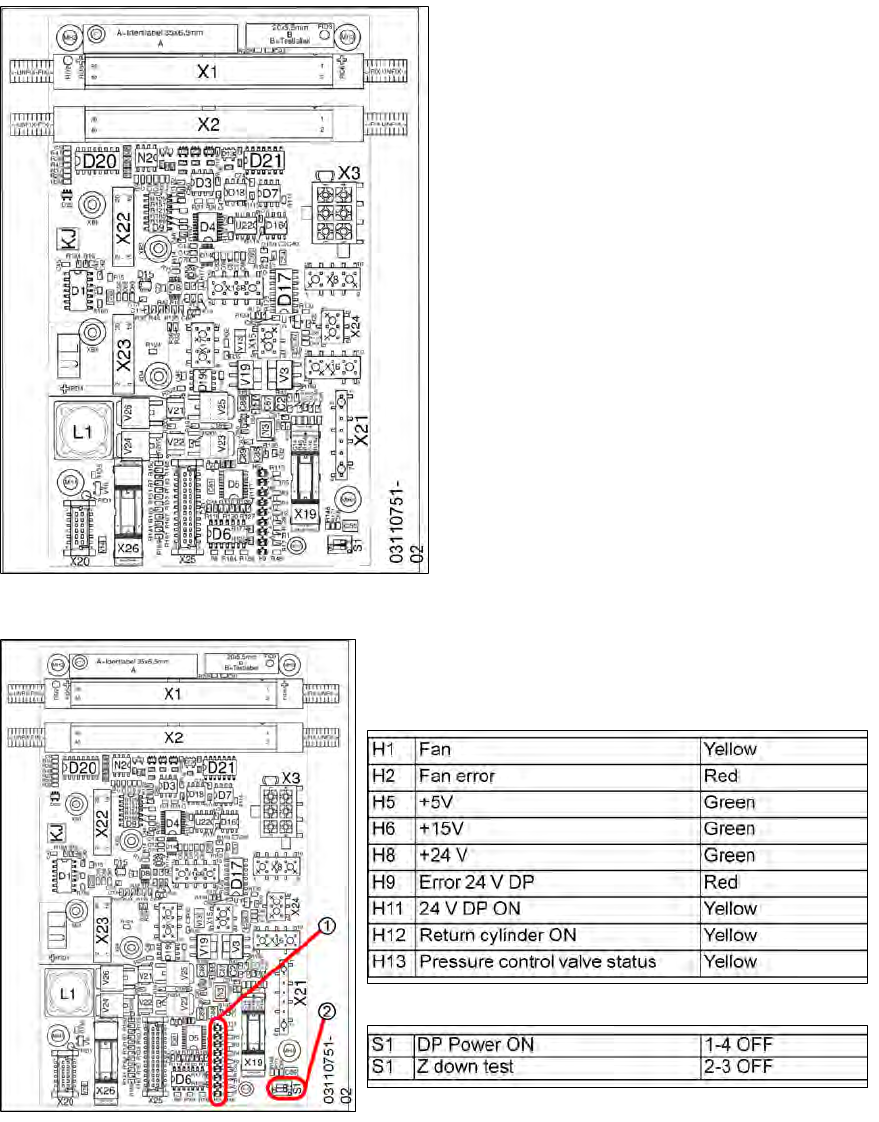

6.6.2 C&P20 P 贴片头 - 中间分配器板 LED
1. LED
2. DIP 开关
LED
DIP 开关
TX系列 技术培训
01/2016
6 C&P20 P 贴片头
6.7 C&P20 P 贴片头 - 校准
91
接头
X1、X2 连接贴片头适配器的扁平带状电缆 X3 星形轴马达的电源
X8 Z 轴电源 X15 返回单元的阀门
X16 CAN 总线 X16b CAN 总线
X17 Z 轴挡光板向下 X19 保持回路真空传感器的板
X20 ED 分配器的电源 X21 诊断接头
X22 增量星型轴 X23 增量 Z 轴
X24 风扇 X25 数字式压力控制阀
X26 元件传感器
6.7 C&P20 P 贴片头 - 校准
6.7.1 C&P20 P 贴片头 - 校准
校准 - 概述描述
此校准的第一步需测量元件相机。这样可确定“相机像素尺寸至贴片机测量系统 (X,Y) 的分辨
率”，“X 与 Y 方向上的相机中心点”以及“相机中 CCD 传感器的扭转角”之间的关系。之后需
确定顶部与底部贴片头偏差以及段位器偏差。
–
贴片头偏差
：贴片头偏差指的是 PCB 相机与吸嘴（段位器 1）之间的距离。目标是固定值，此
值上会加上一个偏差值（由贴片头校准得出）。
–
顶部段位器偏差
：顶部段位器偏差涉及的是元件相机在 0、90、180 与 270° 步骤中的校准工
具旋转。所确定的值是与 X 和 Y 方向上的元件相机中心相关的吸嘴头的旋转中心值。
–
底部段位器偏差
：底部段位器偏差涉及的是在 0、90、180 与 270° 位置上记录并测量校准工
具。所确定的值是与 PCB 相机相关的 Z 轴延伸时吸嘴旋转中心点的值。段位器 1 形成了其它
段位器的参考点 (X=0, Y=0)。

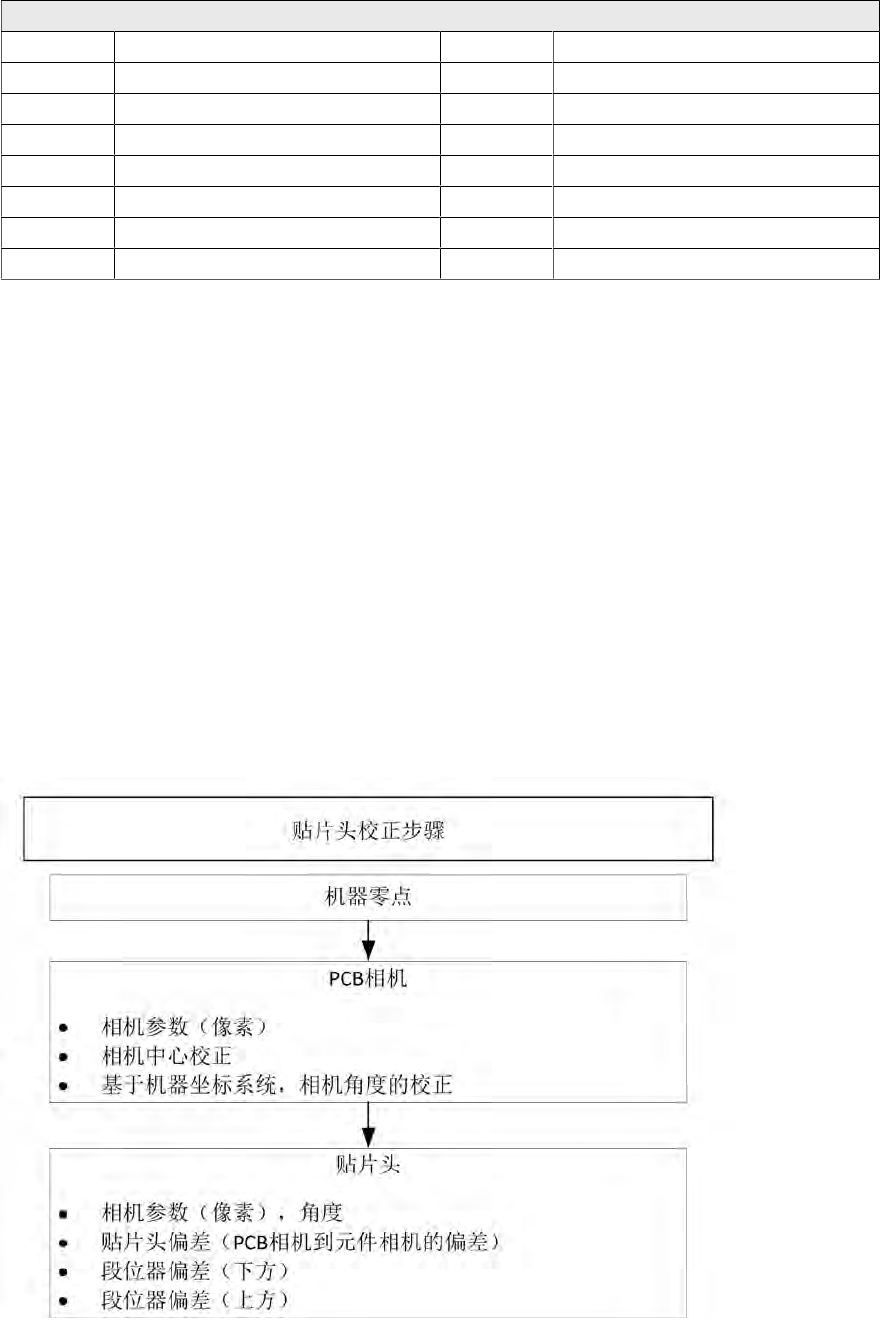

校准 – 程序
6 C&P20 P 贴片头
6.7 C&P20 P 贴片头 - 校准
TX系列 技术培训
01/2016
92
校准工具 [030340148-xx] 和吸嘴 4245 用于 C&P20 P 贴片头的校准
