由列出的模組可得知目前系統上串列控制模組的使用是否正常，配合點選
各個擴充模組進行模組上的功能測試。
l EzLink 是作為一套系統建置所使用的輔助工具，藉由這套工具，可以釐清
硬體端或軟體端的錯誤輔助工具。
3.2.2 功能簡介

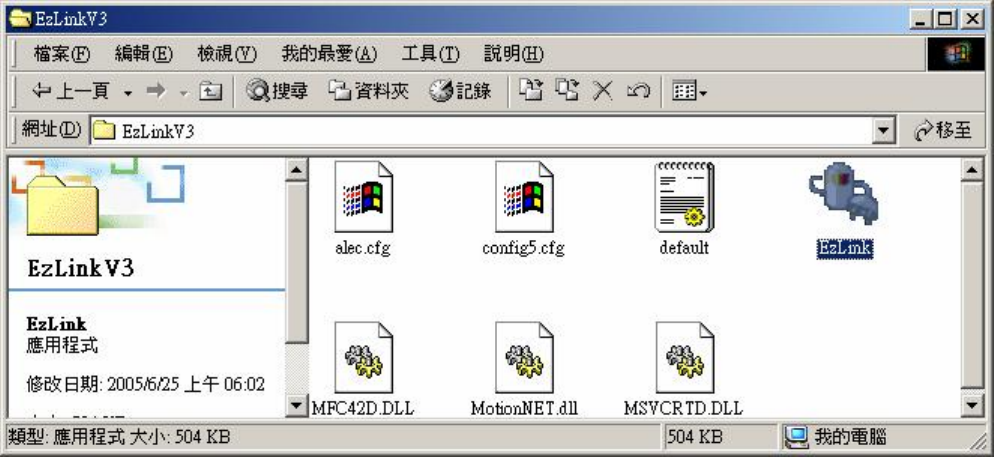

l 如下圖所示，當您啟動 D:\SYNTEK\EzLinkV3\EzLink
l 之後，系統會自動掃瞄，來定義目前PC系統中所有的Motion.NET的Master
數量與配置狀況。當主控裝置掃瞄完成後，會在裝置列表中顯示所擷取的
裝置狀態，如下圖所示。即可得知目前 PC 系統中所裝設的主控裝置數量
與各裝置的配置方式。
l 在程式畫面，最上面的為功能選單區域，視窗中的部分為一個 SDI 的操作
模式，此區域中可以顯示多個相關資訊的對話框。顯示區上方是工具列，
可以進行基本的狀態操作。左方是顯示主控系統與擴充功能模組列表的區
域，右方則是擴充功能的基本訊息與操作控制對話框所在區域，顯示畫面
的下方為程式系統狀態顯示區，除了系統的基本連線狀態，也會顯示連線
的細部狀態功能。
18
3.2.3 擴充裝置連線功能
l 當 EzLink 完成主控裝置掃瞄後，程式端已經瞭解目前 PC 系統上的主控裝
置配接狀態，接著擴充裝置連線功能，驅動各個主控裝置進行裝置連線的
動作。裝置由未連線狀態進入已經連線狀態，可以由程式顯示畫面的下方
狀態顯示列可以得知，整個未連線到已連線的狀態變化，如下圖所示。
19
3.2.4 擴充裝置掃瞄功能
l 確定整個串列通訊機制已經完成建立與連線後，接著就必須去掃瞄目前有
多少個串列擴充模組在線上使用。擴充裝置掃瞄功能就是用來瞭解目前線
上可供使用與運作正常的模組數量，以及這些擴充模組本身的屬性。
3.2.5 擴充裝置連線訊息
l 當使用者完成了主控裝置的掃瞄，主控裝置與擴充模組的連線，以及擴充
模組裝置的掃瞄後，如下圖所示，EzLink 的左邊裝置列表內會自動顯示目
前裝置連線的情形與配置狀況。
