3.2.3 擴充裝置連線功能
l 當 EzLink 完成主控裝置掃瞄後，程式端已經瞭解目前 PC 系統上的主控裝
置配接狀態，接著擴充裝置連線功能，驅動各個主控裝置進行裝置連線的

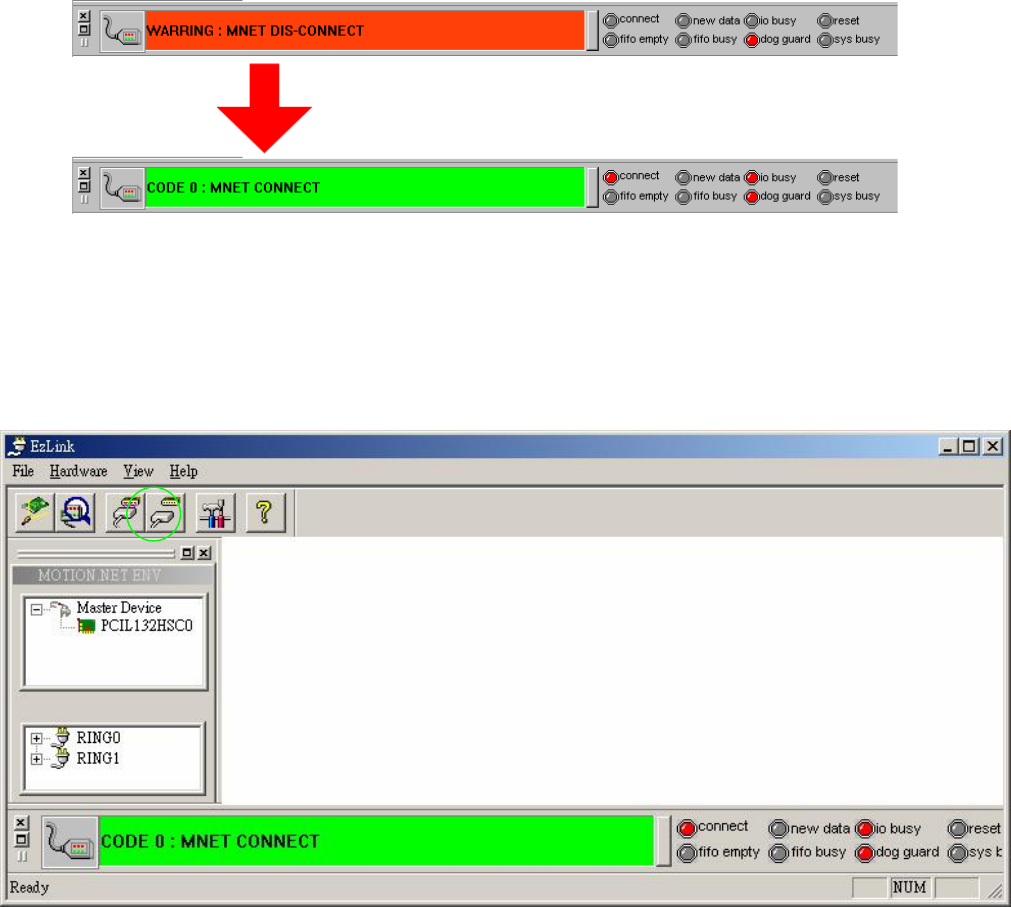

動作。裝置由未連線狀態進入已經連線狀態，可以由程式顯示畫面的下方
狀態顯示列可以得知，整個未連線到已連線的狀態變化，如下圖所示。
19
3.2.4 擴充裝置掃瞄功能
l 確定整個串列通訊機制已經完成建立與連線後，接著就必須去掃瞄目前有
多少個串列擴充模組在線上使用。擴充裝置掃瞄功能就是用來瞭解目前線
上可供使用與運作正常的模組數量，以及這些擴充模組本身的屬性。
3.2.5 擴充裝置連線訊息
l 當使用者完成了主控裝置的掃瞄，主控裝置與擴充模組的連線，以及擴充

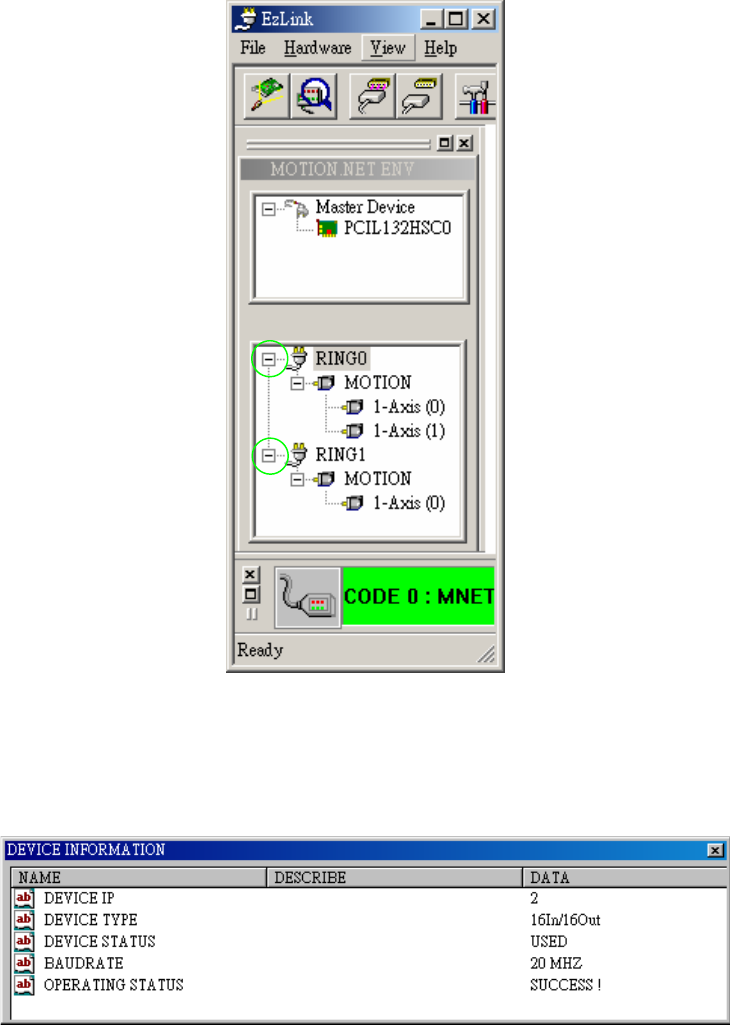

模組裝置的掃瞄後，如下圖所示，EzLink 的左邊裝置列表內會自動顯示目
前裝置連線的情形與配置狀況。
20

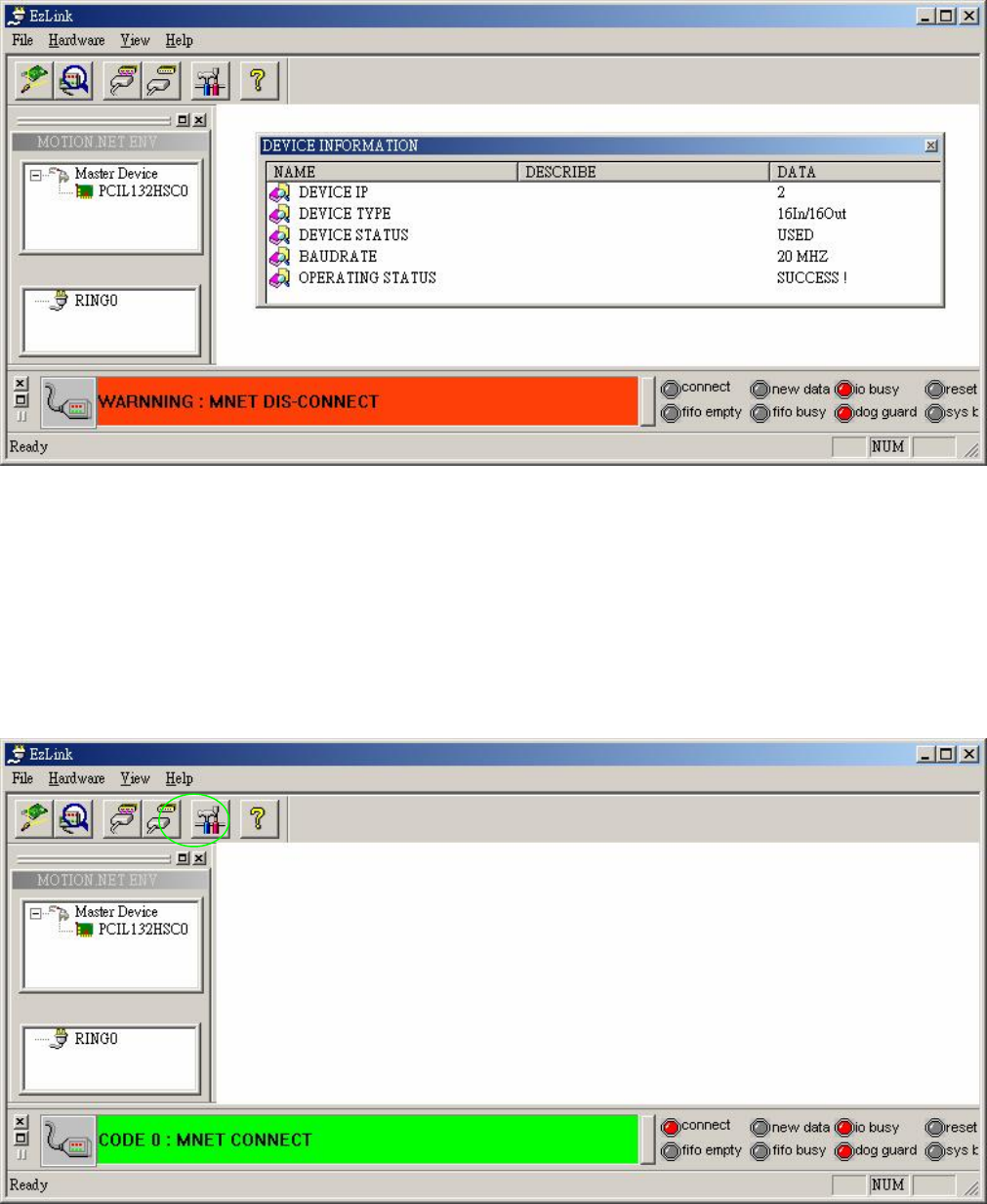

l 點選該裝置後會於程式顯示區的右側出現該擴充裝置的相關資訊，如下圖
所示。裝置資訊對話框中會顯示裝置的 IP 編號、裝置的使用型式、裝置目
前的使用狀態、整個串接使用的連線速率與操作功能是否成功。
3.2.6 LOAD 參數
l 選擇 File\Load Config
