26 l 動作 完 成後 ， 畫面如 下 l 請參考 D S P M o t i o n 接線 及指撥 開關設 定 。 動作時 這 二 個 數 會 變 動，而 且很相近 .
24
3.2.7 測試 HOME 的動作
l 選擇要測試的軸
l 看SEVER OFF 時右測的燈號是否正常
X 軸
Y 軸
Z 軸
25
l 看 SEVER ON 時右測的燈號是否正常
l 做 Homing 看 XY TABEL 是否會動作。SEVER ON 後選擇 Homing 後，再
按[+X]。
按一下 SEVER ON
再按一下 SEVER OFF
若 TABEL 停在
LIMIT SWITCH
SENSOR 上，這二個
燈其中一個會亮
26

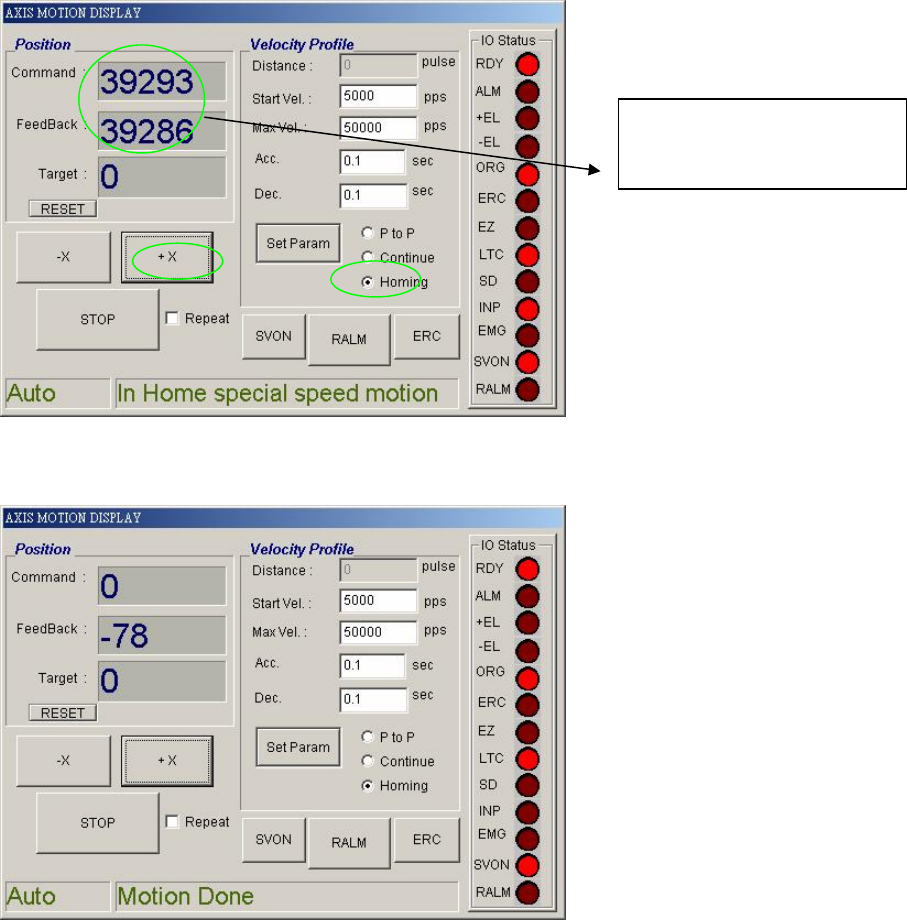

l 動作完成後，畫面如下
l 請參考 DSP Motion 接線及指撥開關設定。
動作時這二個數會變
動，而且很相近.
