SIPLACE N ETZWERKKONFIGURATIO N Seite 33 von 7 5 anderen Rechnern hergestellt werden. Es ist dann m ö glich mit dem Da t enma- nager Dateien und Verzeichnisse aus der lo k alen Stammdatenhaltung auf an- dere Rechner zu k…
SIPLACE NETZWERKKONFIGURATION
Seite 32 von 75
6. Überprüfen Sie mit dem Kommando
cd /nfs/RHFKQHUQDPH
ob Sie auf das Verzeichnis der zentralen Datenhaltung zugreifen können.
7. Ist alles in Ordnung, können Sie mit der Option „'LHQVWH“ ⇒ „'DWHQKDOWXQJ“
auf die zentrale Datenhaltung umschalten.

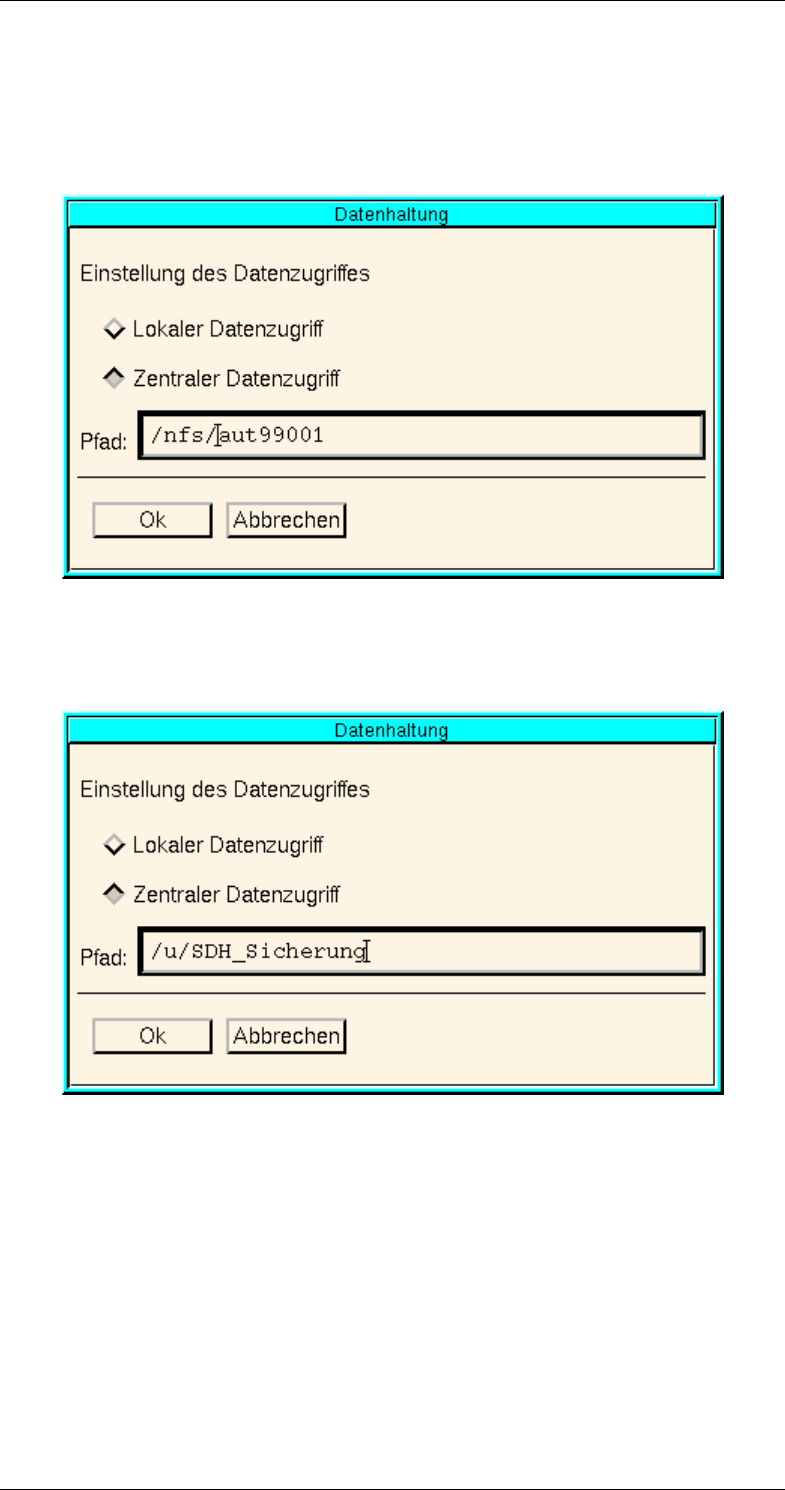

Abbildung 4.8: Umschalten auf zentrale Datenhaltung auf Fremdrechner
0(+5(5(67$00'$7(1+$/781*(1$8)(,1(0/,1,(15(&+1(5
Abbildung 4.9: Umschalten auf zentrale Datenhaltung auf lokaler Platte
Neben der Anbindung an einen zentralen File-Server ist es manchmal auch
nützlich, auf demselben Rechner auf eine andere Datenhaltung umzuschalten.
Der Mechanismus ist der gleiche, wie bei der Umschaltung zu einem zentralen
File-Server, nur daß die Datenhaltung auf der lokalen Festplatte ist. Sie können
somit z.B. auf eine Sicherungskopie Ihrer Stammdatenhaltung umschalten.
'$6,03257(;32579(5=(,&+1,6
Im Datenmanager des Linienrechners gibt es das Icon „Import/Export“. Über
dieses Icon kann man auf das Verzeichnis
/u/ImportExport auf der lokalen
Festplatte zugreifen. In diesem Verzeichnis können über Links Verbindungen zu
SIPLACE NETZWERKKONFIGURATION
Seite 33 von 75
anderen Rechnern hergestellt werden. Es ist dann möglich mit dem Datenma-
nager Dateien und Verzeichnisse aus der lokalen Stammdatenhaltung auf an-
dere Rechner zu kopieren, oder von anderen Rechnern Daten in die lokale
Stammdatenhaltung zu kopieren.
So können Sie das „ImportExport“-Verzeichnis für den Zugriff auf Verzeichnisse
eines Fremdrechners nutzen:
1. Geben Sie den Fremdrechner bekannt. Wählen Sie dazu im Menü „2SWLR
QHQ“ die Option „1HW]“ ⇒ „)UHPGUHFKQHU EHNDQQW PDFKHQ“ aus.
2. Am Fremdrechner den Zugriff erlauben. (siehe oben)
Ab LRU.502.01 wählen Sie dazu im Menü „2SWLRQHQ“die Option „1HW]“ ⇒
„=XJULII HUODXEHQ“ aus
3. Öffnen Sie am eigenen Rechner ein UNIX-Fenster.
4. Wechseln Sie in das Verzeichnis
/u/ImportExport
5. Legen Sie einen Link zu dem Verzeichnis, auf das Sie zugreifen möchten.
Wollen Sie z.B. auf das Verzeichnis
/u/SDH/SMT/Data auf dem Rechner
aut96001 zugreifen, sieht der Link-Befehl wie folgt aus:
OQVQIVDXW6'+607'DWD 6'+BDXW
Damit wird im „ImportExport“-Verzeichnis ein Link mit dem Namen
SDH_aut96001 angelegt. Dieser Link verweist auf das Verzeichnis
/u/SDH/SMT/Data auf dem Rechner aut96001.
6. Sie können nun mit dem Datenmanager über das „ImportExport“-Verzeich-
nis auf die Stammdatenhaltung des Rechner aut96001 zugreifen.
Wenn Sie sich im Verzeichnis „ImportExport“ befinden können Sie sich mit dem
Befehl
ls -l
den Link anzeigen lassen. Im Datenmanager des Linienrechners wird der Link
als Verzeichnis angezeigt.
SIPLACE NETZWERKKONFIGURATION
Seite 34 von 75
9(5%,1'81*/,1,(15(&+1(50,76,3/$&(67$7,21(1
/,1,(15(&+1(5⇔67$7,2165(&+1(50$6&+,1(1&21752//(5
Abbildung 4.10: Linienkonfigurations-Editor
Die Konfiguration einer Bestücklinie erfolgt am Linienrechner im Anlagen-Editor.
Hier wird definiert, in welcher Reihenfolge die Stationen stehen und welche
Hostnamen, IP-Adressen und Port-IDs die Stationen haben. Bis zur Stations-
software 403.xx kommuniziert der Linienrechner mit dem Maschinen-Controller.
In diesem Fall muß der Hostname, die IP-Adresse und Port-ID des MC einge-
geben werden.
Stationsrechner
hosts
services
Linienrechner
/etc/hosts
/u/P_lr/conf/IEC.cfg
Abbildung 4.11: Kommunikation Linienrechner ⇔ Stationsrechner
Ab der Software 404.xxx kommuniziert der Linienrechner mit dem Stationsrech-
ner. In diesem Fall muß der Hostname, die IP-Adresse und Port-ID des SR ein-
gegeben werden.
So konfigurieren Sie eine neue Linie:
1. Wählen Sie im Menü „'LHQVWH“ die Option „/LQLHQNRQILJXUDWLRQ“ aus.
