SIPLACE NETZWERKKONFIGURATION
Seite 34 von 75
9(5%,1'81*/,1,(15(&+1(50,76,3/$&(67$7,21(1
/,1,(15(&+1(5⇔67$7,2165(&+1(50$6&+,1(1&21752//(5
Abbildung 4.10: Linienkonfigurations-Editor
Die Konfiguration einer Bestücklinie erfolgt am Linienrechner im Anlagen-Editor.
Hier wird definiert, in welcher Reihenfolge die Stationen stehen und welche
Hostnamen, IP-Adressen und Port-IDs die Stationen haben. Bis zur Stations-
software 403.xx kommuniziert der Linienrechner mit dem Maschinen-Controller.
In diesem Fall muß der Hostname, die IP-Adresse und Port-ID des MC einge-
geben werden.
Stationsrechner
hosts
services
Linienrechner
/etc/hosts
/u/P_lr/conf/IEC.cfg
Abbildung 4.11: Kommunikation Linienrechner ⇔ Stationsrechner
Ab der Software 404.xxx kommuniziert der Linienrechner mit dem Stationsrech-
ner. In diesem Fall muß der Hostname, die IP-Adresse und Port-ID des SR ein-
gegeben werden.
So konfigurieren Sie eine neue Linie:
1. Wählen Sie im Menü „'LHQVWH“ die Option „/LQLHQNRQILJXUDWLRQ“ aus.
SIPLACE NETZWERKKONFIGURATION
Seite 35 von 75
2. Wählen Sie im folgenden Auswahlfenster den Punkt „*HVDPWDQODJHQNRQIL
JXUDWLRQ“ aus.
3. Es öffnet sich ein Fenster zur Linienauswahl. Geben Sie einen neuen Lini-
ennamen ein.
4. Es öffnet sich der Anlagen-Editor.
5. Klicken Sie den Stationsnamen der 1. Station in der Linie an.
6. Klicken Sie auf das Icon „QHX“.
7. Geben Sie im folgenden Dialog die Stationsparameter ein.
8. Geben Sie alle Stationen der Reihe nach an.
9. Wenn die Linie vollständig definiert ist, speichern Sie die Eingaben und be-
enden Sie den Anlageneditor.
10. Als nächstes muß die Linie ausgewählt werden, die der Linienrechner steu-
ern soll. Wählen Sie dazu im Menü „'LHQVWH“ die Option „/LQLHQNRQILJXUDWL
RQ“ aus.
11. Im folgenden Dialog wählen Sie den Punkt „)HUWLJXQJVOLQLH DXVZlKOHQ“ aus.
12. Wählen Sie die Linie aus, die der Linienrechner steuern soll.
13. Bestätigen Sie die weiteren Abfragen mit „2.“.
Der Linienrechner wird nun so konfiguriert, daß er die ausgewählte Linie steu-
ern kann. Es werden die Hostnamen und IP-Adressen der Stationen in die Datei
/etc/hosts geschrieben und einige Konfigurationsdateien der Linien-
rechnersoftware angepaßt. Nach einem Neustart der Linienrechnersoftware
kann eine Verbindung mit den Stationen aufgebaut werden.
Die Linie kann nun durch den Linienrechner mit Daten versorgt werden.
Durch die Konfiguration werden folgende Dateien manipuliert:
• BACK1_Dscr.cpp
• DIALOG1_Dscr.cpp
• AC_x.cfg
• ACD_x.cfg
• K_Linie.cfg
• AE.cfg
• AST.cfg
• IEC.cfg
SIPLACE NETZWERKKONFIGURATION
Seite 36 von 75
,(&FIJ
Die Datei
IEC.cfg liegt im Verzeichnis /u/P_lr/conf. In dieser Konfigurati-
onsdatei werden die Parameter für die Kommunikation mit dem Linienrechner
gespeichert. Für jede LAN-Station ist ein Konfigurationssatz vorhanden. Beson-
ders wichtig sind die Einträge für Hostname und Port-ID. Über diese Einträge
wird die Verbindung zur LAN-Station aufgebaut. Die LRU-interne Stationsidenti-
fikation „StationName“ wird automatisch vergeben. Der Hostname muß in der
Datei
/etc/hosts des LRs eingetragen sein und die Port-ID muß mit der Port-
ID an der Station übereinstimmen. Sind hier falsche Einträge vorhanden, kann
keine Kommunikation mit der Station aufgebaut werden.

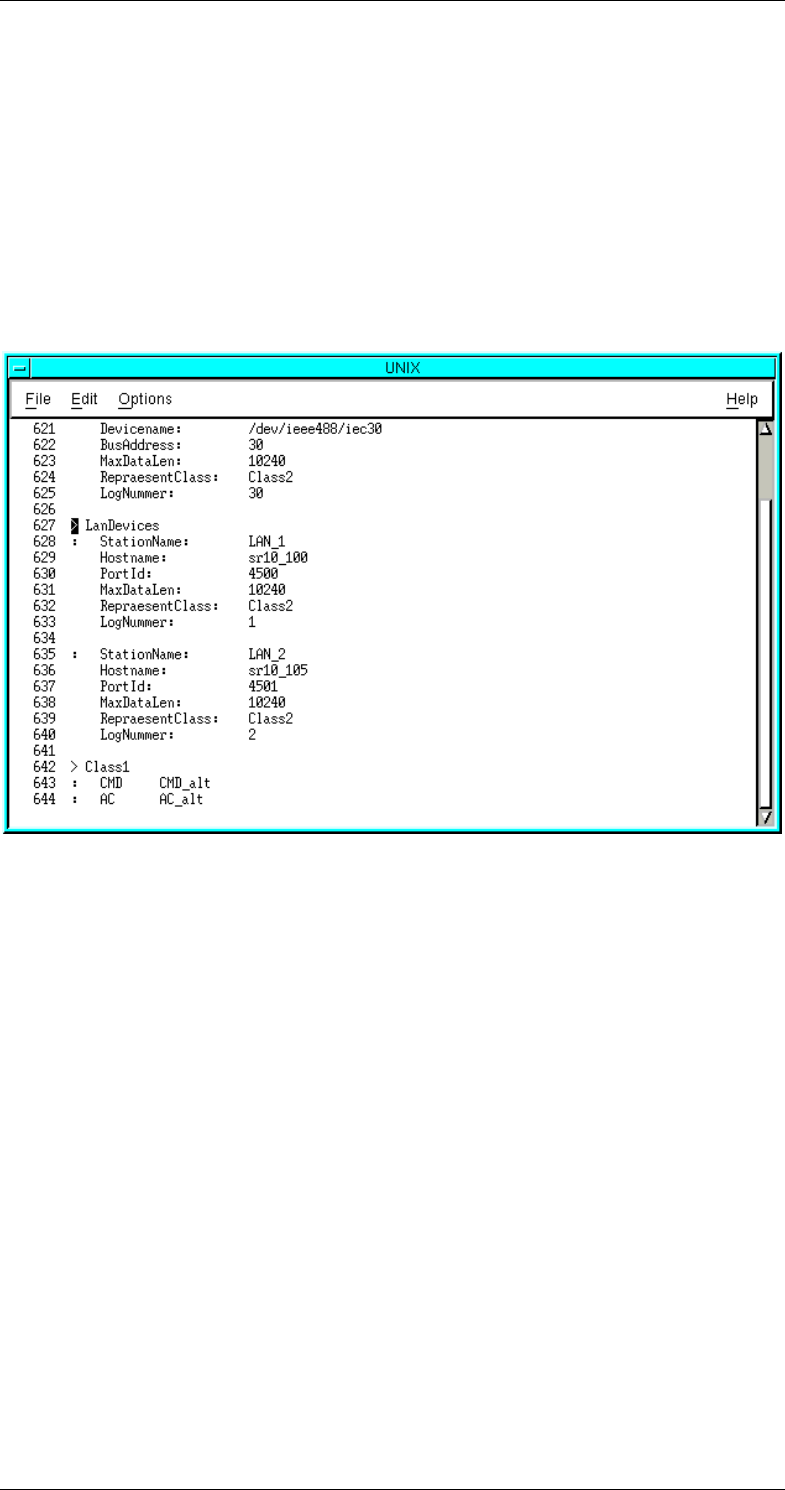

Abbildung 4.12: Ausschnitt der Datei IEC.cfg
