5. 用上述方法使用示教窗口框住图样或标记。

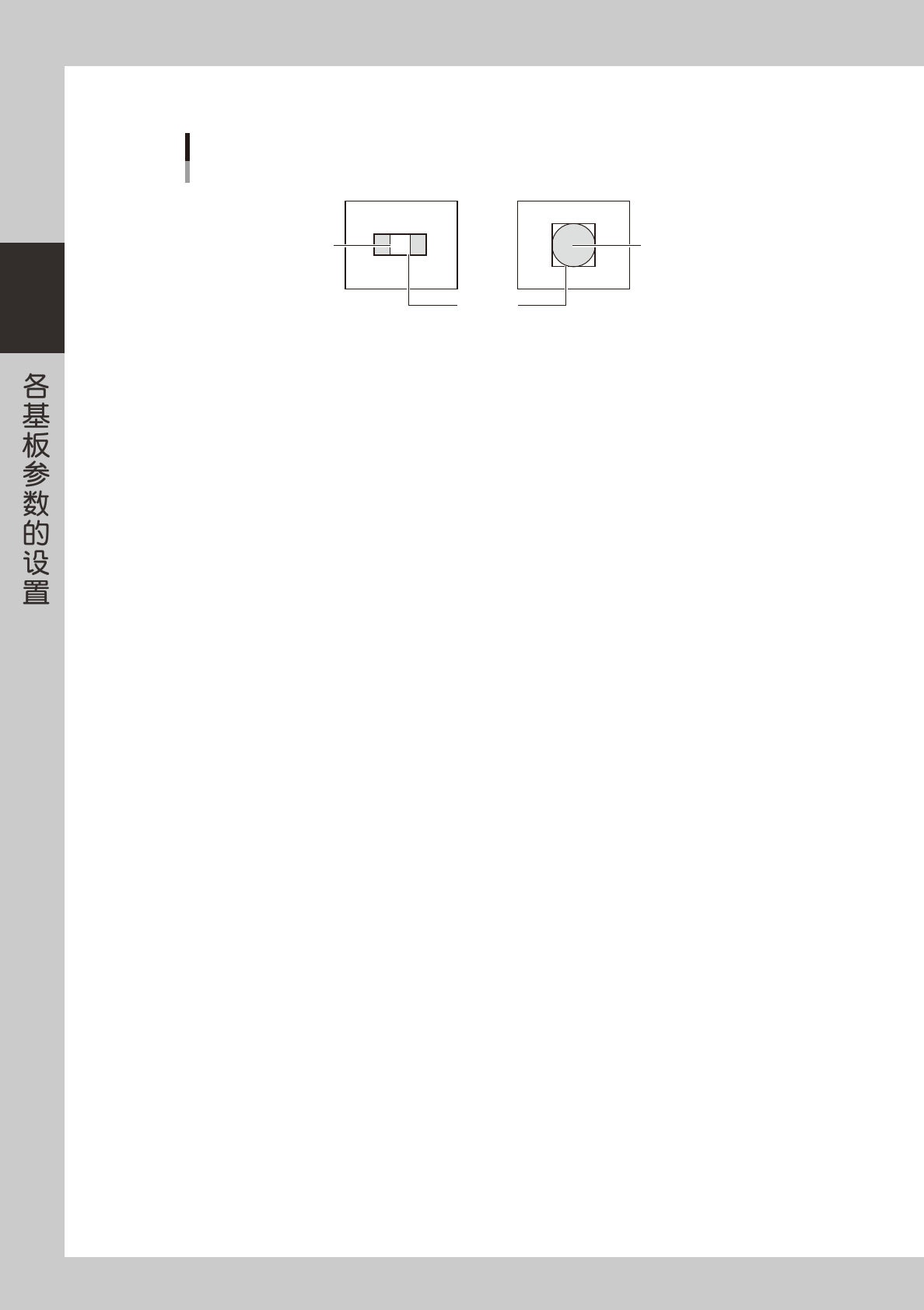

示教窗口尺寸

图样的情况

示教窗口

标记的情况

图样标记

25242-P2-00

按［示教］按钮。

按［示教］按钮，自动输入示教框的中心位置坐标。

第 3 章有效利用各种功能

 1. 基板参数 3-1

1.1 使用坏板标记功能 3-1

1.1.1 坏板标记参数的设置 3-3

1.1.2 生成坏板标记信息 3-4

1.1.3 局部坏板标记的生成 3-8

 2. 元件参数 3-10

2.1 使用替代元件功能 3-10

2.1.1 元件切换方法的流程 3-10

2.1.2 替代元件的设置方法 3-11

2.2 使用元件组号码 3-13

 3. 标记参数 3-14

3.1 使用图样匹配 3-14

3.1.1 图样登录  3-15

3.1.2 图样匹配的使用方法 3-19

 4. 辅助编辑功能 3-20

4.1 切换至辅助编辑画面 3-20

4.2 选择范围的指定 3-21

4.3 行编辑 3-22

4.4 查找·置换 3-23

4.5 重新编号 3-24

 5. 确认·保存识别图像的功能 3-26

 6. 程序的最优化 3-28

6.1 设置最优化的条件 3-29

7.2 执行最优化 3-37

3-1

 1.基板参数

1.1 使用坏板标记功能

坏板标记功能是指在基板上某个指定的点贴上标记 ( 坏板标记 )，机器通过对该标记的识别，取消贴装电子元件的

功能。

没有检出坏板标记时贴装元件

坏板标记功能

检出坏板标记时取消贴装元件的作业

25400-P2-00

坏板标记分别有以基板数据为单位设置、以贴装数据为单位设置的两种类型。根据功能，又分为基板坏板标记、

拼块坏板标记、局部坏板标记 3 种类型。

■基板坏板标记

分别在每块基板上设置坏板标记，用于贴片机判断是否进行坏板标记查找作业。例如，含有不良拼块的基板与没有不良拼块

的基板混合在一起被送入传送带时，如果对所有拼块的坏板标记都进行查找的话，会浪费很多时间。这种情况如果使用基板

坏板标记功能，只在识别到基板坏板标记时才进行坏板标记查找作业，如果没有识别到基板坏板标记就无条件的对所有拼块

进行元件贴装作业。

■拼块坏板标记

分别在每块拼块上设置坏板标记，使贴片机跳过已检测到坏板标记的拼块的贴装作业。例如，由 A、B、C、D4 块拼块构成的

拼块基板中，如果 B 块拼板不良，便在基板上贴上 B 块拼块用的坏板标记。贴装开始前，贴片机查找所有拼块中的坏板标记，

取消识别到坏板标记的 B 块拼板的贴装作业，只对 A、C、D 拼块执行元件贴装作业。

注意

拼块坏板标记功能，只有在位移信息中设置了「拼块基准」的基板程序 ( 拼块位移功能有效的拼块基板程序 ) 中才可以使用。

■局部坏板标记

分别在每个贴装数据中设置坏板标记，当贴片机检出该坏板标记时就会跳过该位置的元件贴装。
