1.1.2 生成坏板标记信息
生成作为坏板标记使用的标记信息。
1
打开「标记信息」画面。
在「初始生产设计」画面按「标记」按钮。打开「标记信息」画面。
2
输入标记信息。
输入标记名称、备注、标记类型。
标记信息画面
Step 1
Step 2
26403-P2-00
3-5
3
3
输入图像处理信息。
在「标记」画面选择「识别」选项卡，选择表面类型。标记比基板亮时设置为「反光体」，暗时设置为
「非反光体」。
参考
标记界限值 ：通过辅助调整求取适当值。在此使用初始值即可。
坏板标记功能仅判断标记有无，标记本身的形状大小等不在判断范围内。
标记信息画面
表面类型与界限值
26448-P2-00
4
将基板固定在传送带上。
按［标记调整］按钮，打开标记调整画面，按［基板传入］按钮，将基板固定在传送带上。如果基板已经
固定，则跳过此步骤。
3-6
3
5
输入标记检出范围。
在「标记信息」画面，按［标记调整］按钮，输入标记检出范围（X、Y）。
在 0.00 〜 9.99（单位 mm）范围内输入。数值越大，检出范围也越大。
坏板标记，是通过辨别检出范围内是反光体还是非反光体来判断有无标记，所以设置的检出范围必须
比标记小一圈。以在此设定的值为边长的正方形即为检出范围。

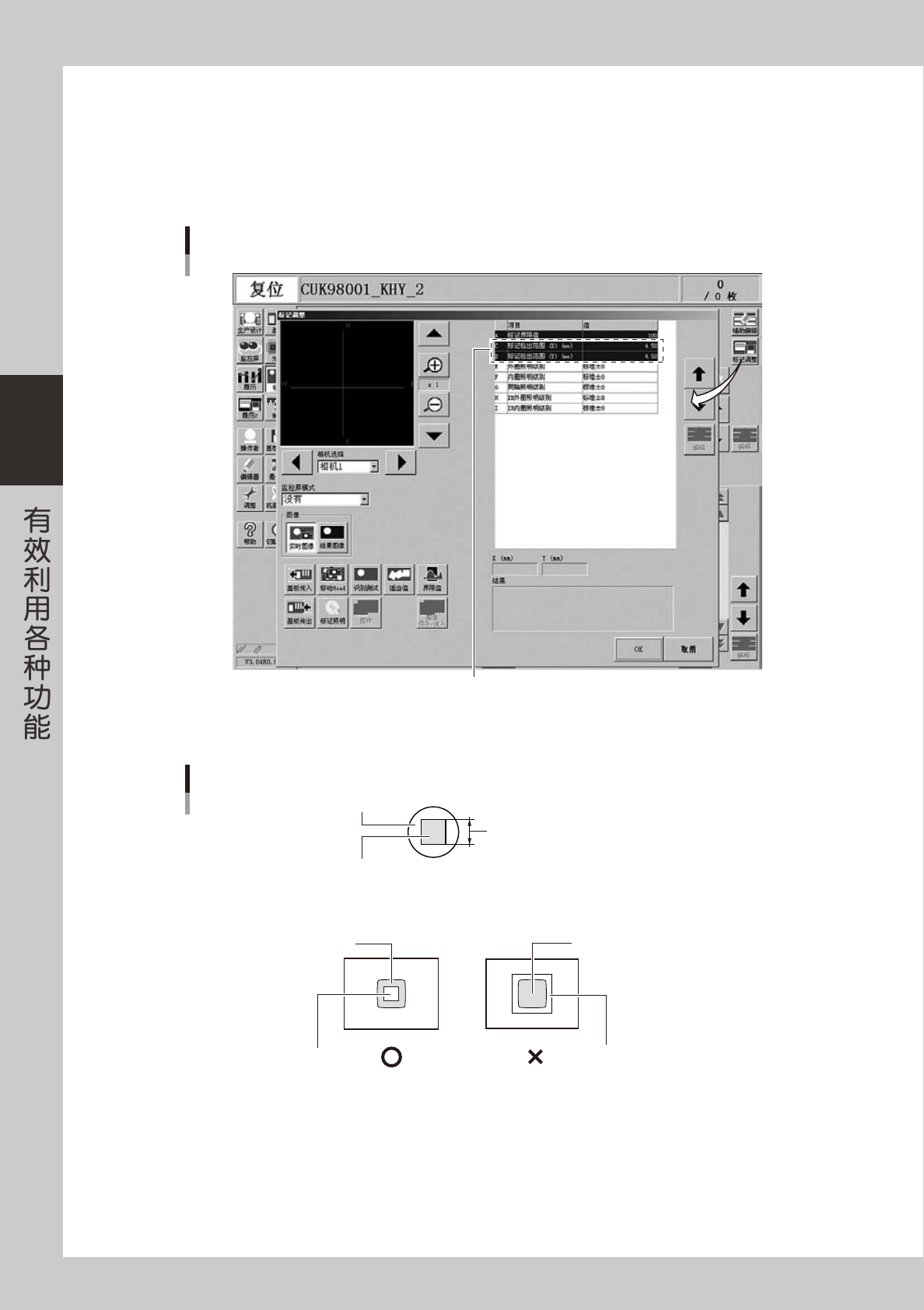

标记调整画面
标记检出范围X、Y
26449-P2-00
■ 标记检出范围
标记检出范围
标记
标记检出范围
以 mm为单位输入此值
标记检出范围
标记检出范围
坏板标记
坏板标记
25403-P2-00
