输入图像处理信息。
在「标记」画面选择「识别」选项卡，选择表面类型。标记比基板亮时设置为「反光体」，暗时设置为
「非反光体」。
参考
标记界限值 ：通过辅助调整求取适当值。在此使用初始值即可。
坏板标记功能仅判断标记有无，标记本身的形状大小等不在判断范围内。
标记信息画面
表面类型与界限值
26448-P2-00
4
将基板固定在传送带上。
按［标记调整］按钮，打开标记调整画面，按［基板传入］按钮，将基板固定在传送带上。如果基板已经
固定，则跳过此步骤。
3-6
3
5
输入标记检出范围。
在「标记信息」画面，按［标记调整］按钮，输入标记检出范围（X、Y）。
在 0.00 〜 9.99（单位 mm）范围内输入。数值越大，检出范围也越大。
坏板标记，是通过辨别检出范围内是反光体还是非反光体来判断有无标记，所以设置的检出范围必须
比标记小一圈。以在此设定的值为边长的正方形即为检出范围。
标记调整画面
标记检出范围X、Y
26449-P2-00
■ 标记检出范围
标记检出范围
标记
标记检出范围
以 mm为单位输入此值
标记检出范围
标记检出范围
坏板标记
坏板标记
25403-P2-00
3-7
3
6
设置「界限值」。
执行适当值查找，求取识别坏板标记用的适当界限值。

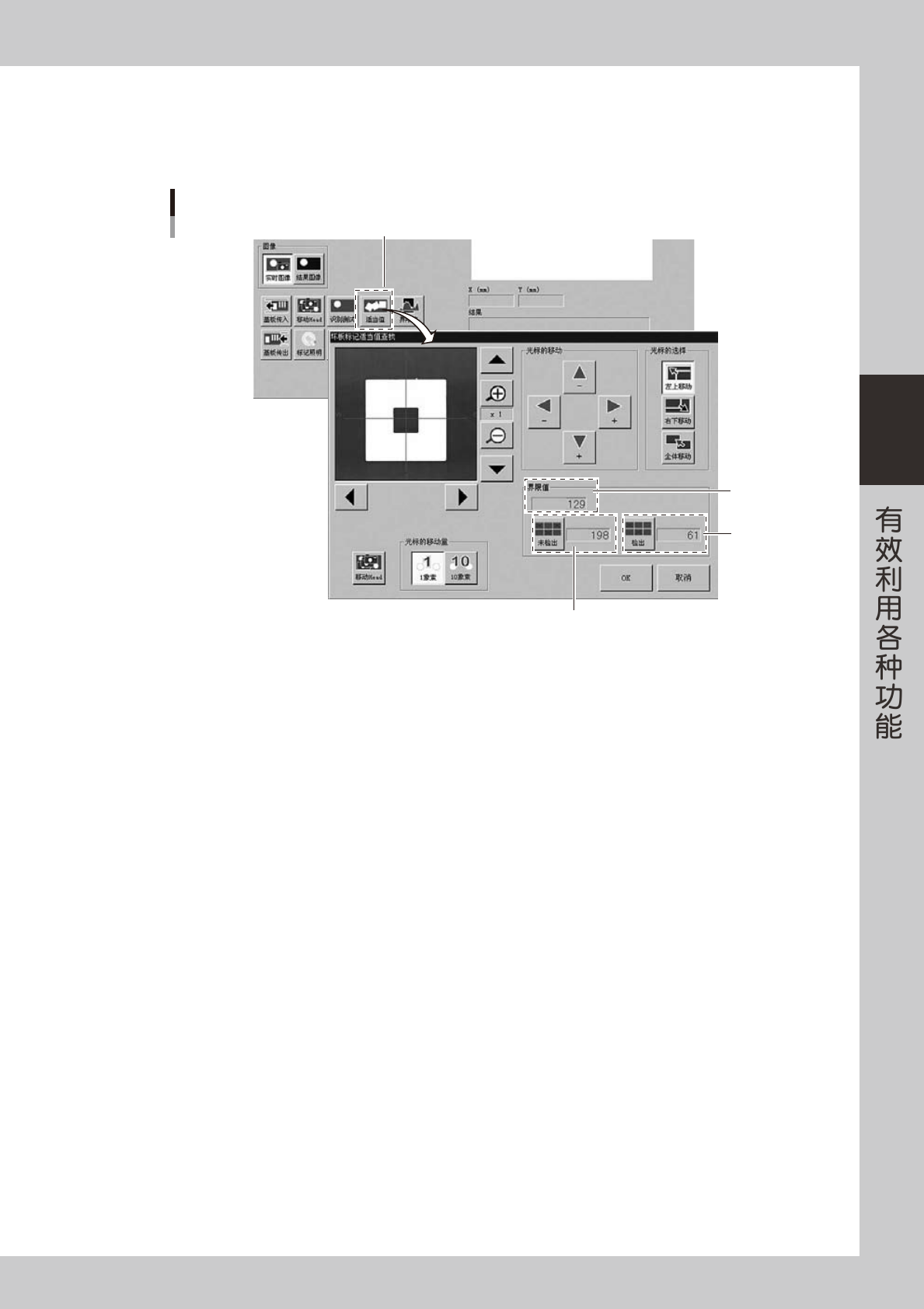

1. 在「标记调整」画面按［适当值］按钮。打开坏板标记适当值查找画面。
坏板标记适当值查找
界限值
1
3
2
26450-P2-00
2. 对标记未检出状态进行示教。
在无标记状态 ( 基板部 ) 按［未检出］按钮。在［未检出］按钮的右侧输入未检出状态的坏板标记
适当值。
3. 对标记检出状态进行示教。
对贴有标记的状态进行示教。利用「坏板标记适当值查找」画面上的［光标的移动］、［光标选择］各
按钮，调整操作显示屏的「坏板标记适当值的范围 ( 红框 )」，按［检出］按钮。
自动输入显示屏中处于标记检出状态的坏板标记的适当值和界限值。
7
返回标记信息画面。
按［OK］按钮，返回标记信息画面。
