3-10 3 2. 元件参数 2.1 使用替代元件功能 当当前使用的送料器的元件用完时，机器自动切换到指定替代的元件处，保证机器继续运行的功能。 2.1.1 元件切换方法的流程 本节具体介绍替代元件的元件切换方法的流程。 当前正在使用的送料器因为元件用完等原因而不能使用时，不必中断机器的运行，可以自动切换为替代元件。 替代元件组运行一周后，机器停止运行，画面显示需补充元件的确认提示。 YES YES NO NO 自动运行 元件用…
3-9
3

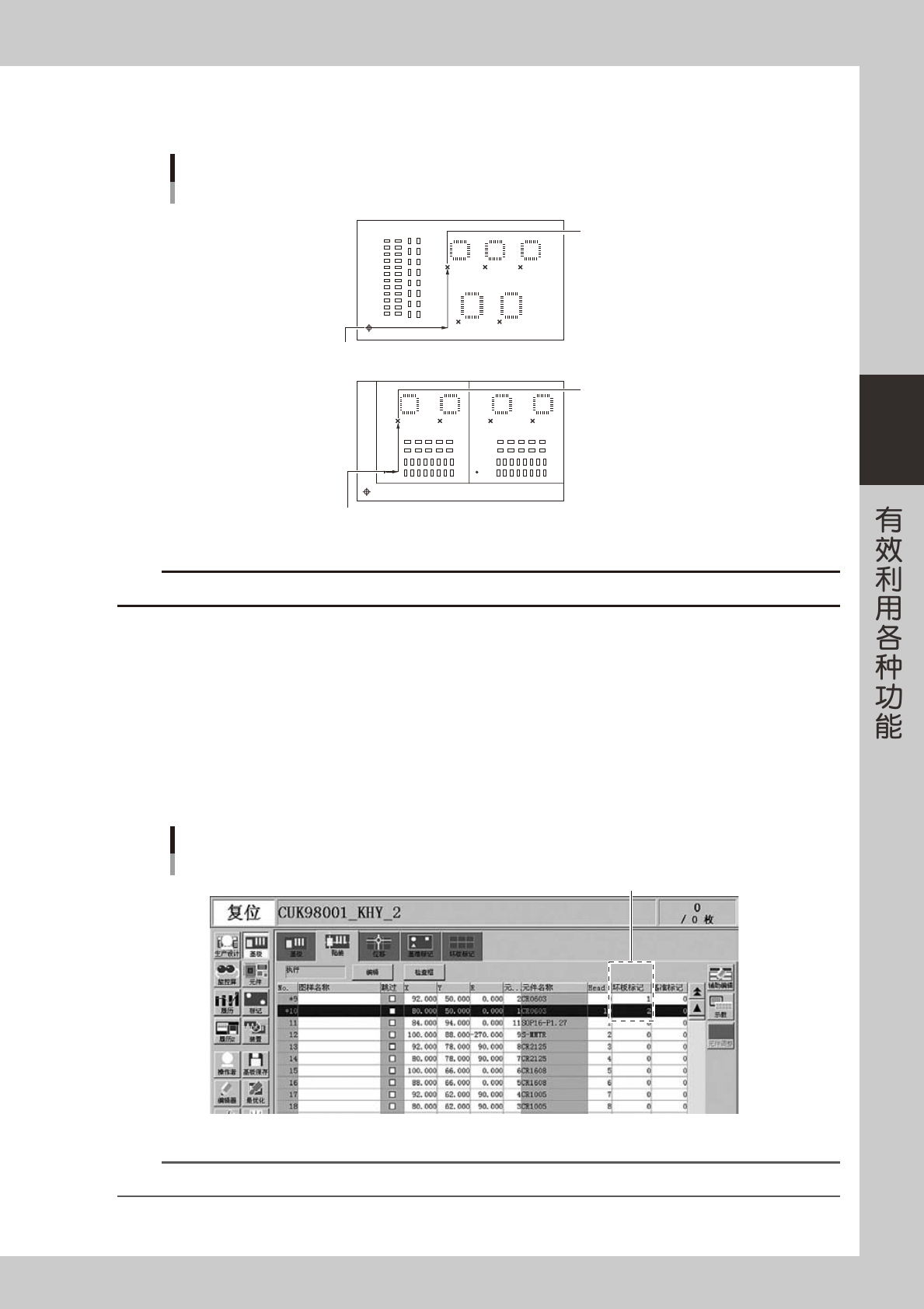

2. X1、Y1
以 mm 为单位输入从基板原点 ( 以拼块原点为基准时，从拼块原点 ) 到坏板标记的位置坐标。
局部坏板标记XY坐标
X
X
Y
Y
坏板标记
坏板标记
■ 拼块原点基准
■ 基板原点基准
拼块原点
基板原点
25402-P2-00
c
注意
用示教输入 XY 数据时，必须先设置基板原点（拼块原点）数据后再用示教输入 XY 数据。
3. 标记
输入局部坏板标记用的标记 No.（标记信息的数据 No.）。
4. 局部
保持初始设置 ( 执行 ) 即可。
4
输入坏板标记。
1. 选择「贴装」选项卡，将光标对准要使用局部坏板标记功能的贴装数据行。
2. 在「坏板标记」栏输入在「坏板标记」选项卡中所输入的的局部坏板标记的「No.」。
贴装选项卡
局部坏板标记No.
26401-P2-00
n
要点
通过灵活应用「局部坏板标记」功能，可以自动切换生产机种。
3-10
3
2.元件参数
2.1 使用替代元件功能
当当前使用的送料器的元件用完时，机器自动切换到指定替代的元件处，保证机器继续运行的功能。
2.1.1 元件切换方法的流程
本节具体介绍替代元件的元件切换方法的流程。
当前正在使用的送料器因为元件用完等原因而不能使用时，不必中断机器的运行，可以自动切换为替代元件。
替代元件组运行一周后，机器停止运行，画面显示需补充元件的确认提示。
YES
YES
NO
NO
自动运行
元件用完
机器停止运行
自动切换至替代元件
替代元件组运行一周后
运行中没有补充元件
元件切换的方法
送料器元件
25405-P2-00
3-11
3
2.1.2 替代元件的设置方法
1
选择需要替代的元件。
按 [ 辅助编辑 ] 按钮，显示编辑画面。
从画面上侧的元件列表中选择需要替代的元件，按［行选择］按钮。
2
按[复制]按钮。
按［复制］按钮后，再次按［行选择］按钮，解除行选择。
替代元件的选择
26404-P2-00
3
复制至元件列表最终行的下一行。
将光标移至元件列表最终行的下一行。按 [ 覆盖粘贴 ] 按钮将数据复制到「No12」和「No13」。这样就可
以用两个送料器替代。
元件列表
26405-P2-00
