3-1 1 3 2.1.2 替代元件的设置方法 1 选择需要替代的元件。 按 [ 辅助编辑 ] 按钮，显示编辑画面。 从画面上侧的元件列表中选择需要替代的元件，按［行选择］按钮。 2 按[复 制]按 钮 。 按［复制］按钮后，再次按［行选择］按钮，解除行选择。 替代元件的选择 26404-P2-00 3 复制至元件列表最终行的下一行。 将光标移至元件列表最终行的下一行。按 [ 覆盖粘贴 ] 按钮将数据复制到「No12」和「No13」 …
3-10
3
2.元件参数
2.1 使用替代元件功能
当当前使用的送料器的元件用完时，机器自动切换到指定替代的元件处，保证机器继续运行的功能。
2.1.1 元件切换方法的流程
本节具体介绍替代元件的元件切换方法的流程。
当前正在使用的送料器因为元件用完等原因而不能使用时，不必中断机器的运行，可以自动切换为替代元件。
替代元件组运行一周后，机器停止运行，画面显示需补充元件的确认提示。
YES
YES
NO
NO
自动运行
元件用完
机器停止运行
自动切换至替代元件
替代元件组运行一周后
运行中没有补充元件
元件切换的方法
送料器元件
25405-P2-00
3-11
3

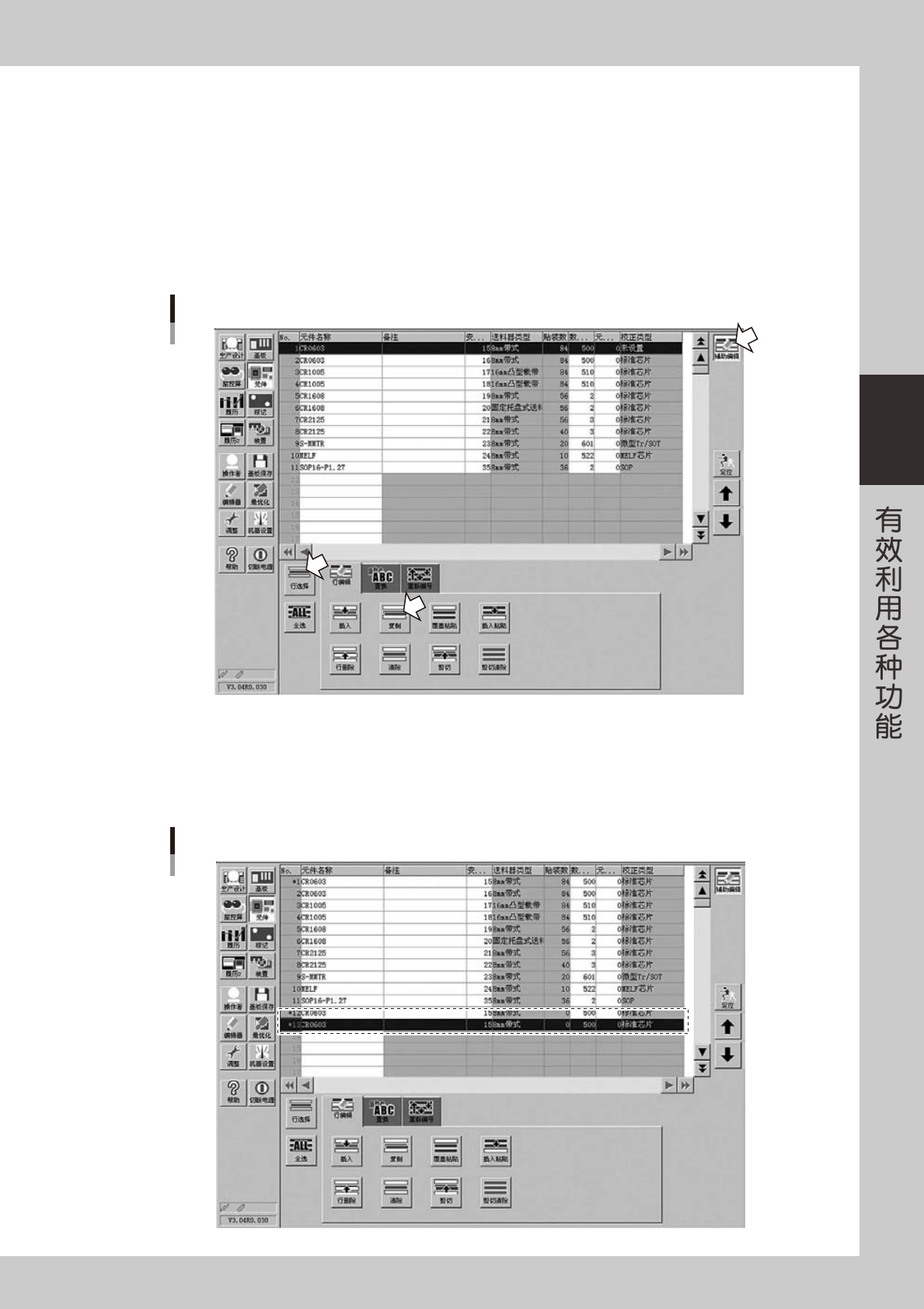

2.1.2 替代元件的设置方法
1
选择需要替代的元件。
按 [ 辅助编辑 ] 按钮，显示编辑画面。
从画面上侧的元件列表中选择需要替代的元件，按［行选择］按钮。
2
按[复制]按钮。
按［复制］按钮后，再次按［行选择］按钮，解除行选择。
替代元件的选择
26404-P2-00
3
复制至元件列表最终行的下一行。
将光标移至元件列表最终行的下一行。按 [ 覆盖粘贴 ] 按钮将数据复制到「No12」和「No13」。这样就可
以用两个送料器替代。
元件列表
26405-P2-00
3-12
3
4
输入替代元件的号码。
1. 按 [ 辅助编辑 ] 按钮，返回前一画面。
2. 选择元件一览表的「No1」，在「选项」画面的「A 替代元件号码」中输入「12」。再移至「No12」，
同样将「选项」画面的替代元件号码设置为「13」。但是，「No13」的替代元件号码为「1」。
因此，如果 No1 的元件用完，就会自动切换为 No12，如果 No12 的元件用完，就会切换到 No13，其间，
在 No1 的送料器上补充元件。如果 No13 的元件用完，会自动返回到 No1。替代元件的安装位置是
选择「吸附」选项卡画面，在「送料器安装位置」栏输入安装在机器上的替代元件的送料器号码。
c
注意
替代元件的号码必须始终处于循环状态。
输入「12」
替代循环的设置
输入「13」
输入「1」
26406-P2-00
