3-13 3 2.2 使用元件组号码 贴装元件中必须指定贴装顺序时使用。 以下举例说明使用的目的。 1. 贴装元件中有过高或过矮的元件，需避免受到干扰时使用。 2. 将元件进行重叠贴装时 ( 例 :ChiponChip 等 ) 使用。 元件组号码设置得越小，该元件组的元件就越早被贴装。如下图所示，元件号码为 9 的元件最后被贴装。 先贴装的元件全部输入「1」 后贴装的元件输入「2」 元件组号码的指定 26407-P2-00 …
3-12
3
4
输入替代元件的号码。
1. 按 [ 辅助编辑 ] 按钮，返回前一画面。
2. 选择元件一览表的「No1」，在「选项」画面的「A 替代元件号码」中输入「12」。再移至「No12」，
同样将「选项」画面的替代元件号码设置为「13」。但是，「No13」的替代元件号码为「1」。
因此，如果 No1 的元件用完，就会自动切换为 No12，如果 No12 的元件用完，就会切换到 No13，其间，
在 No1 的送料器上补充元件。如果 No13 的元件用完，会自动返回到 No1。替代元件的安装位置是
选择「吸附」选项卡画面，在「送料器安装位置」栏输入安装在机器上的替代元件的送料器号码。
c
注意
替代元件的号码必须始终处于循环状态。
输入「12」
替代循环的设置
输入「13」
输入「1」
26406-P2-00
3-13
3
2.2 使用元件组号码
贴装元件中必须指定贴装顺序时使用。
以下举例说明使用的目的。
1. 贴装元件中有过高或过矮的元件，需避免受到干扰时使用。
2. 将元件进行重叠贴装时 ( 例 :ChiponChip 等 ) 使用。
元件组号码设置得越小，该元件组的元件就越早被贴装。如下图所示，元件号码为 9 的元件最后被贴装。
先贴装的元件全部输入「1」
后贴装的元件输入「2」
元件组号码的指定
26407-P2-00
c
注意
元件组号码有效与否，由实施最优化时的贴装顺序决定，仅凭在元件信息中输入号码是不会有效的，必须实施最优化作业。
此外，所有元件的元件组号码必须输入 1 以上的数字。( 例 : 要最后贴装的元件设置为 2，其他所有的元件则设置为 1)
3-14
3
3.标记参数
3.1 使用图样匹配
「图样匹配」是指，将基板上特定图样的图像作为样板登录，并将该形状与实际识别的图样进行比较，根据比较
结果对基板的基准孔误差、外形误差、由基板固定结构造成的误差和基板上的局部变形等进行校正的功能。
当基板上没有基准标记，或者基准标记与 YAMAHA 推荐标记不一致而不能使用基准功能时，使用「图样匹配」
功能非常有效。
n
要点
对登录图样的形状虽然没有任何限制，但在使用图样匹配时，必须选择符合下列条件的图样。并且，需将图样的图像控制在 1/4
监控屏内。

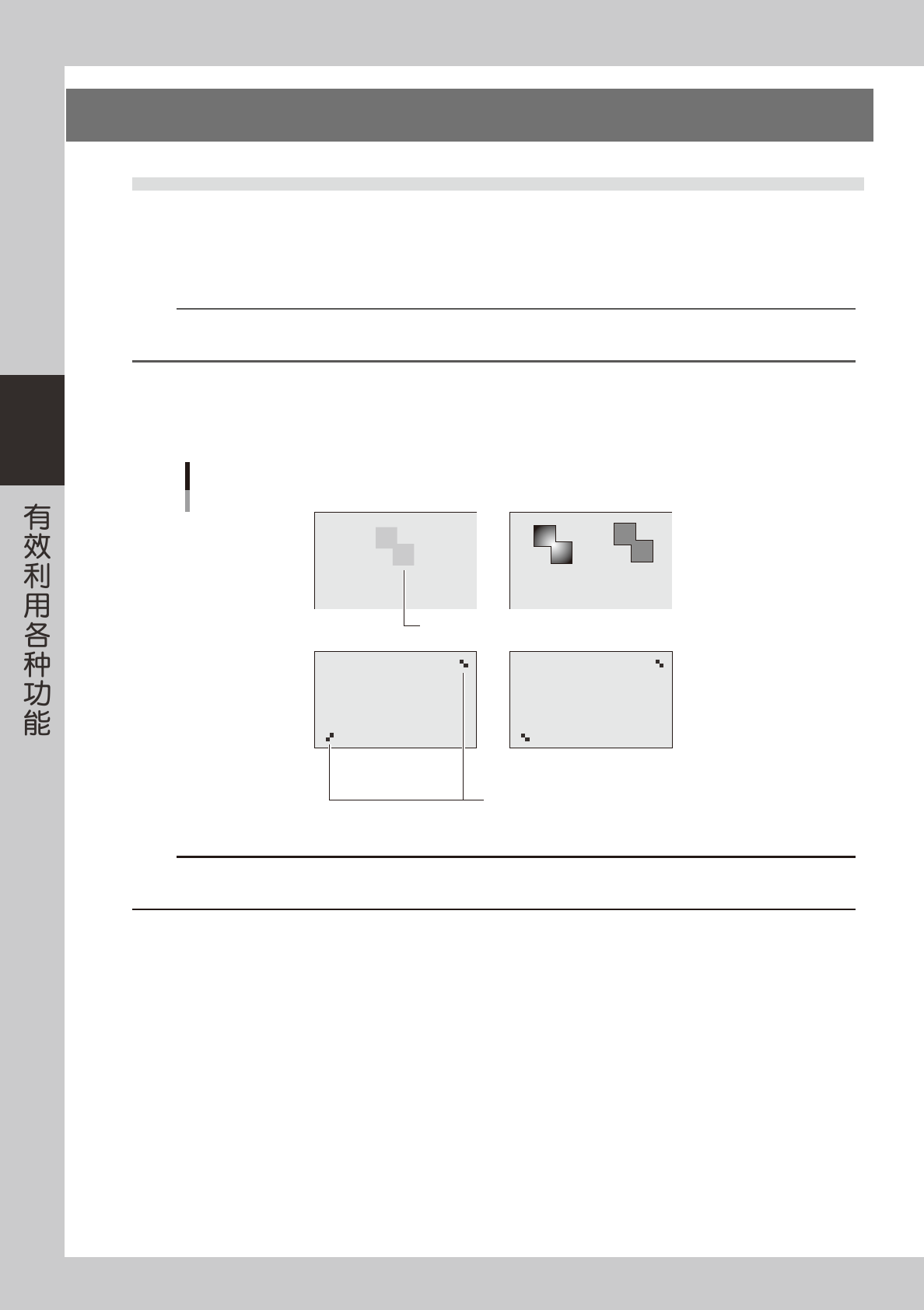

图样条件
·基板上光的反差明显 ( 图样的轮廓必须清晰 )。
·基板上设置在对角线上的两点 ( 不能为同一点 )。
NG
NG
OK
PCB
PCB
OK OK
光的反差不明显
方向不同
图样条件
25406-P2-00
c
注意
图样匹配的识别一般比普通的标记识别更花时间。比圆形、长方形等标记的识别精度低。将识别信息的「识别类型」设置为「普通」，
对能够识别的标记没有必要使用图样匹配。
