3-15
3
3.1.1 图样登录
本节具体介绍将图样匹配用的图样作为样本进行登录的方法。
1
决定图样匹配用的图样。
参照前页所述的图样的条件决定。
2
在标记信息中输入图样的名称。
打开标记画面，在画面上部表格中「标记名称」栏输入能区别于其他图样的名称。
3
设置参数。
按下列内容设置。
1. 将基本参数的「标记类型」设置为「基准标记」。
2. 将识别参数的「识别类型」设置为「图样轮廓」、「图样多值」或「整个图样」。
· 图样轮廓
执行图样匹配时，一般设置为「图样轮廓」。如果图样内部的明暗存在不均匀现象，只要该图样的轮廓
清晰就能识别。
· 图样多值
当图样内部的明暗均等时才有效。因为必须对整个图样进行识别，所以比「图样轮廓」识别的时间更长，
数据更大。
· 整个图样
要详细读取图样时才有效。因为必须对整个图样进行识别、压缩率又低，所以比「图样多值」识别的
时间更长，数据更大。

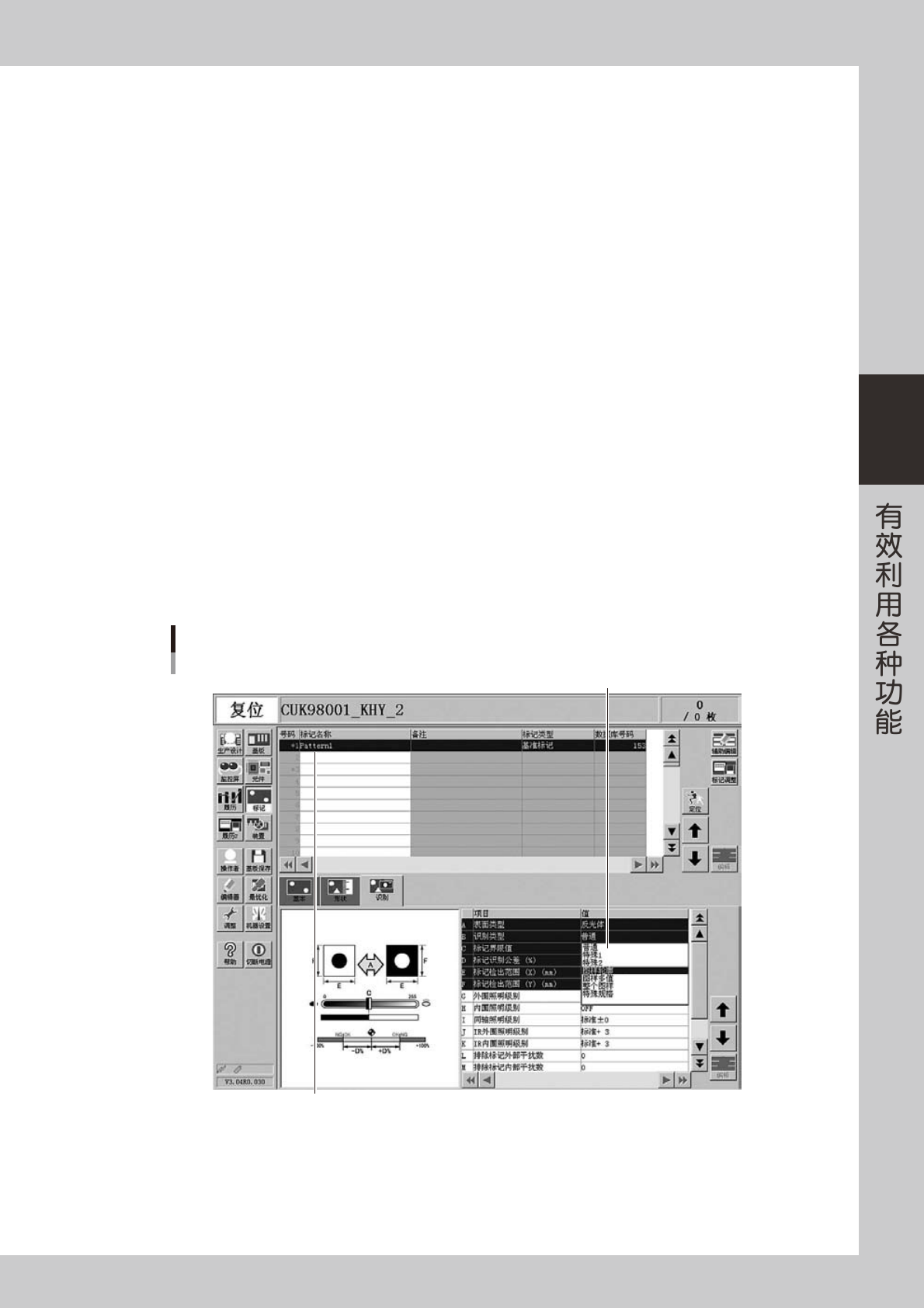

输入图样的名称
图样的设置
设置为「图样轮廓」或「图样多值」或「整个图样」
26408-P2-00
3-16
3
图样轮廓
图样的识别类型
图样多值
内部虽然存在
不均匀现象，但轮廓清晰
内部均匀
25407-F2-00
4
打开标记调整画面。
按 [ 标记调整 ] 按钮，打开标记调整画面。
标记调整画面
[基板传入]按钮
26409-P2-00
5
固定基板。
按 [ 基板传入 ] 按钮，将基板传入传送装置并固定。
6
移动贴装头使图样移到画面中央。
使用 [ 移动 Head] 按钮，移动贴装头。对准位置后，按 [ 关闭 ] 按钮。
7
按[图样]按钮。
如下图所示，显示图样登录用的画面。
图样画面
26410-P2-00
3-17
3
8
决定图样尺寸。
使用移动按钮和方向键，调节视窗的大小、位置，使视窗能框住整个图样。各按钮的功能如下所示。
· [ 左上移动 ] 按钮
以视窗的右下角为静止点，用方向键可随意扩大或缩小视窗，但不能向静止点右方和下方延伸。
· [ 右下移动 ] 按钮
以视窗的左上角为静止点，用方向键可随意扩大或缩小视窗，但不能向静止点左方和上方延伸。
· [ 整体移动 ] 按钮
视窗整体移动。
· [ 中心偏移量 ] 按钮
显示十字光标。
· [1 像素 /10 像素 ] 按钮
切换用方向键移动视窗时的移动量。
[左上移动][右下移动] [整体移动]
静止点
视窗整体移动
图样
视窗框住整个图样
图样的移动和调整
25408-P2-00
9
登录图样。
确认图样的中心正好在视窗的中心后，按 [ 登录图样 ] 按钮。
0
确认图样的图像。
按 [ 图样显示 ] 按钮，显示读取的图样图像，确认其形状。
q
返回标记调整画面。
按 [ 关闭 ] 按钮，返回标记调整画面。
