4-2 4 2. 用元件号码整理 通过整理元件号码，可以删除贴装信息中未使用的元件数据，整理使用的元件数据。 1 操作工具栏，在主画面显示元件信息。 2 选择任意的元件行。 3 进行元件数据的整理。 1. 从菜单的「工具栏 (T)」的「元件信息支持 (P)」中选择「用元件号码整理 (R)」键。显示「重新编号」 设置画面。 用元件号码整理 26502-P2-00 2. 从 「用元件号码进行清除空位整理」 或 「用送料器安装号码整理」…
4-1
4
1.分割元件
可以将一个元件分割在多个位置登录。「将元件登录在多个位置」是指同样的元件可以由多个送料器供给。当大量
使用相同元件时，可以缩短平均贴装一块基板所需要的时间。
1
操作工作区域，在主画面中显示元件信息。
2
选择要实施分割的元件所在行。
3
实施分割元件。

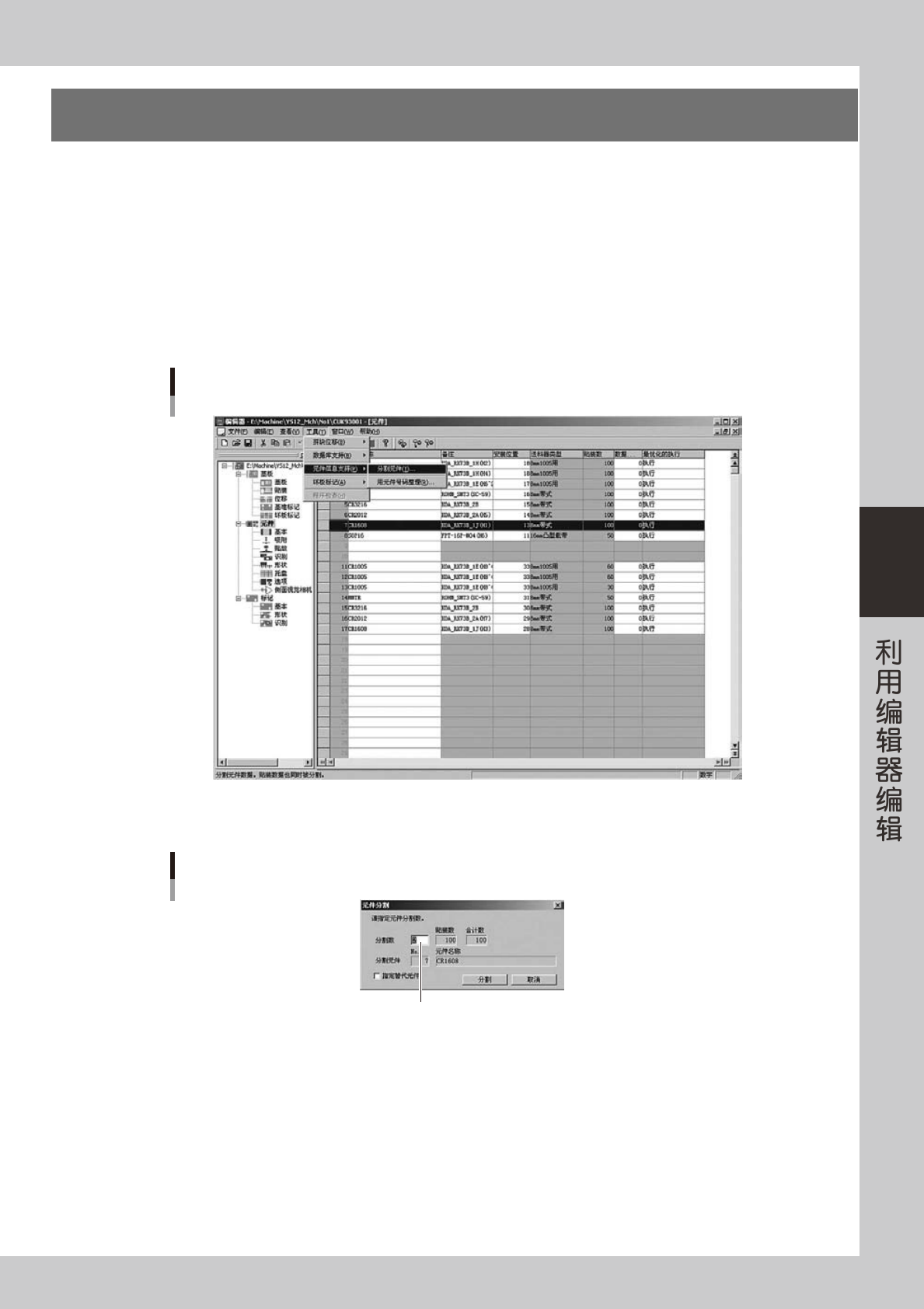

1. 从「工具 (T)」菜单的「元件信息支持 (P)」中选择「分割元件 (T)」。显示「分割元件」设置画面。
选择分割元件
26500-P2-00
2. 输入分割数。
输入分割数
分割数的输入
26501-P2-00
3. 将分割元件作为替代元件使用时，选中「指定替代元件」的选择框。
4. 按 [ 分割 ] 按钮，实施元件分割。
5. 分割完成的画面显示后，点击 [OK] 键关闭菜单画面。
4-2
4
2.用元件号码整理
通过整理元件号码，可以删除贴装信息中未使用的元件数据，整理使用的元件数据。
1
操作工具栏，在主画面显示元件信息。
2
选择任意的元件行。
3
进行元件数据的整理。

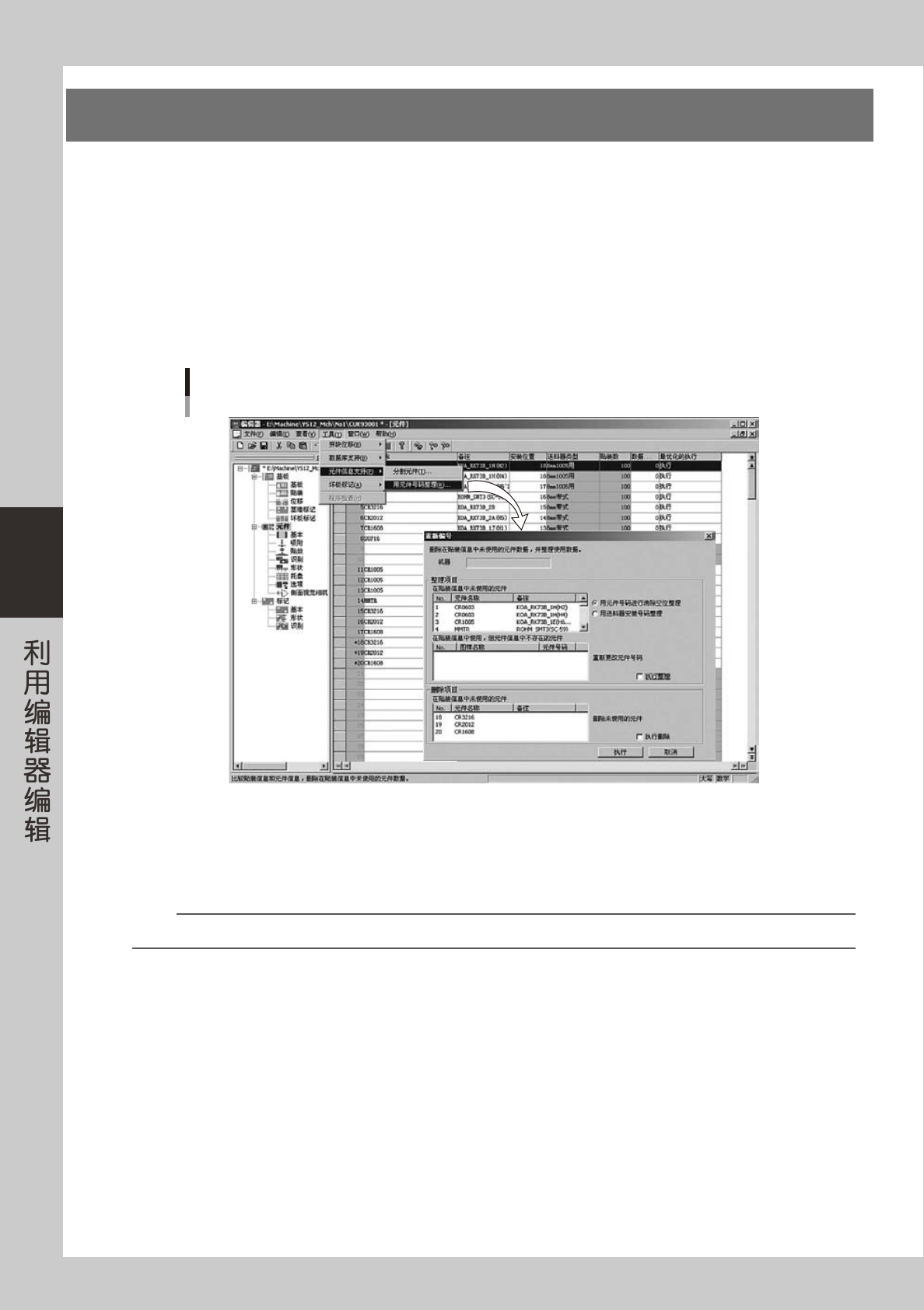

1. 从菜单的「工具栏 (T)」的「元件信息支持 (P)」中选择「用元件号码整理 (R)」键。显示「重新编号」
设置画面。
用元件号码整理
26502-P2-00
2. 从「用元件号码进行清除空位整理」或「用送料器安装号码整理」中选择一项整理方法，点击单选按钮。
3. 选中「执行整理」选择框。
此时，「执行删除」选择框中自动出现选中记号“√”。只需执行整理时，点击「执行删除」选择框，
删除选中记号“√”。
参考
只需执行删除时，则只选中「执行删除」选择框。
4. 确认内容后，按 [ 执行 ] 按钮。
5. 显示已完成整理的对话框后，点击 [OK] 键，返回元件信息画面。
4-3
4

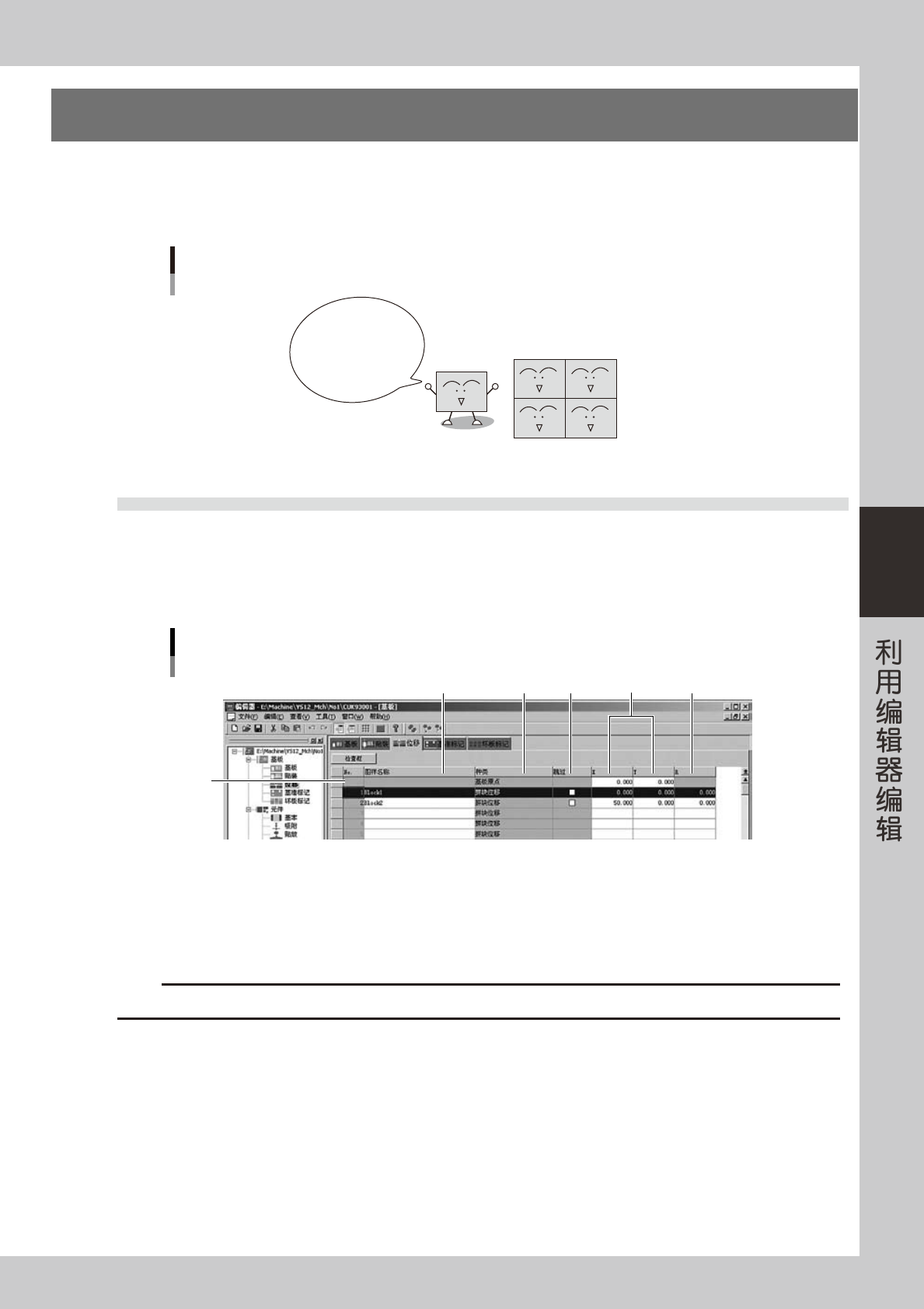

3.拼块位移
由数枚相同基板拼合而成的基板称为「拼块基板」，形成拼块基板的每一块称为「拼块」。「拼块位移」是对作为
基准的拼块反复执行位移作业，从而完成整块拼块基板作业的功能。
生成拼块基板程序时，如使用位移功能，能有效地缩短基板程序的生成时间。
拼块 拼块基板
如果使用位移功能，
只要编辑基准拼块的数据，
就能完成整块基板程序的
编辑。
位移概念
25500-P2-00
3.1 生成拼块位移数据
1
显示位移画面。
点击树状视图目录的「位移」图标或主画面中的「位移」选项卡。
显示拼块位移信息。
拼块位移
2
1
3 4 5 6
26503-P2-00
1. 基板原点
输入基板原点的 XY 坐标。
2. 图样名称
输入拼块名称。
c
注意
输入名称时不能使用 ([SPACE]) 键，可以用下划线 ([_]) 代替。
3. 种类
第一行为「基板原点」、第二行以后为拼块位移。( 不可以更改 )
