4-5 4 3 登录其他拼块的信息。 在第二行以后的行中，登录其他位移信息。 0 -5 0 -5 40 50 100 举例说明基板原点和基准拼块原点一致时的状态 基板原点 基准拼块原点 拼块1 拼块2 拼块3 拼块4 拼块5 拼块6 25503-P2-00 基板原点和基准拼块原点一致时的「位移」画面 26505-P2-00 10 0 15 55 60 110 拼块1 拼块2 拼块3 拼块4 拼块5 拼块6 举例说明基板原点和基准拼块原点…
4-4
4

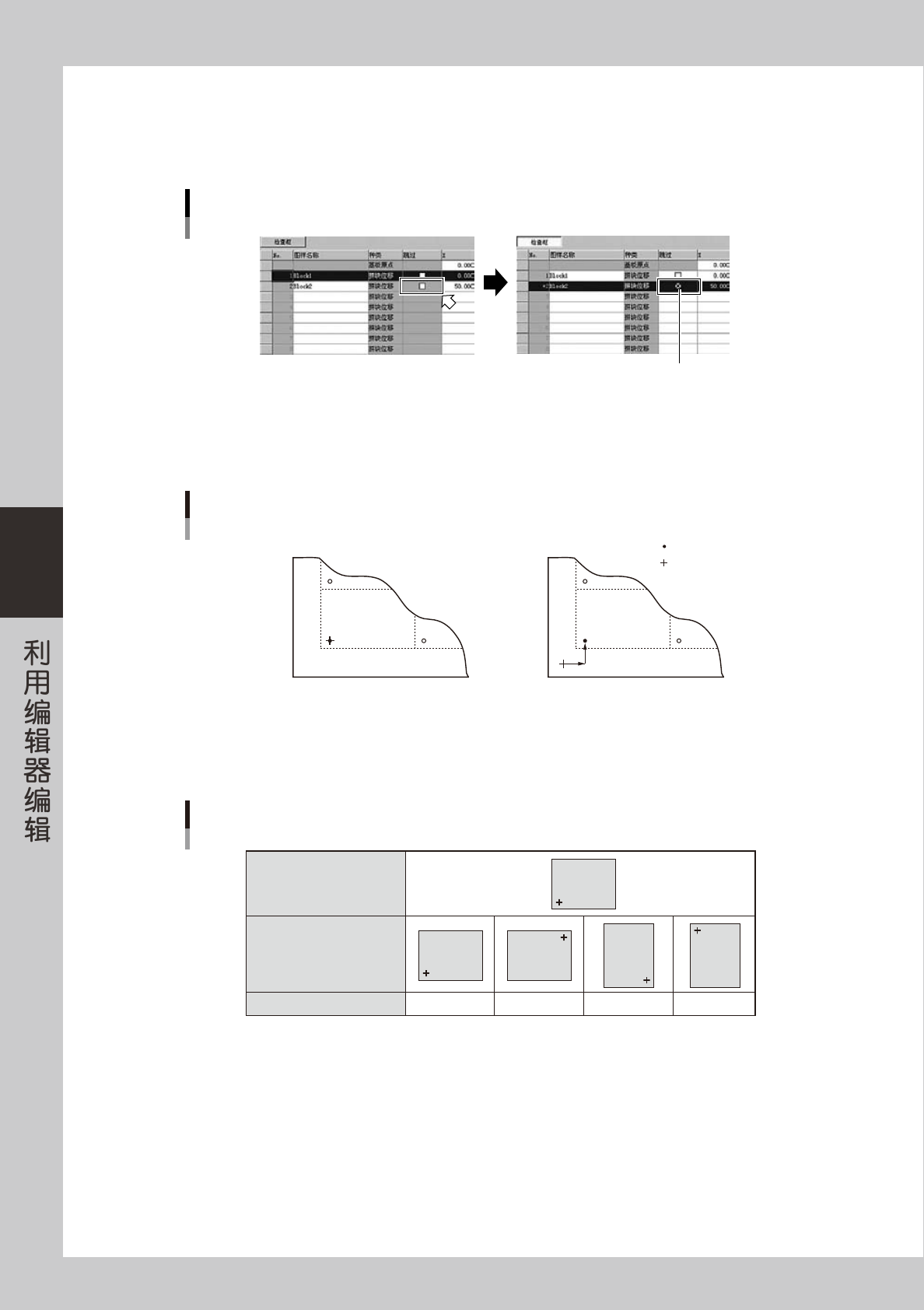

4. 跳过
设置跳过的项目。
如果不要贴装该拼块，需先点击 [ 检查框 ] 按钮激活「跳过」栏后，点击该拼块栏的选择框。有选中记号的拼块不会执行
贴装作业。
「跳过」的选择
选中记号
26504-P2-00
5. X、Y
在「X」「Y」中设置以基板原点为原点的拼块位移的原点坐标。
一般，为了使基板原点和基准拼块的原点一致，将 XY 坐标设置为 (0.00、0.00)
X
Y
基板原点和基准拼块的原点一致 基板原点和基准拼块的原点不一致
基板原点
基准拼块的原点
XY数据
基板原点和基准拼块的原点
25501-P2-00
6. R
在基准拼块中输入 0.00。
基准拼块
(拼块位移No.1)
其它拼块
R
「R」数据
0° 180° 90° -90°
拼块
拼块
拼块
拼块
拼块
25502-P2-00
2
设置基准拼块的位移信息。
距离基板原点最近的拼块称为「基准拼块」。
基准拼块的信息必须最先登录在位移信息中。
4-5
4
3

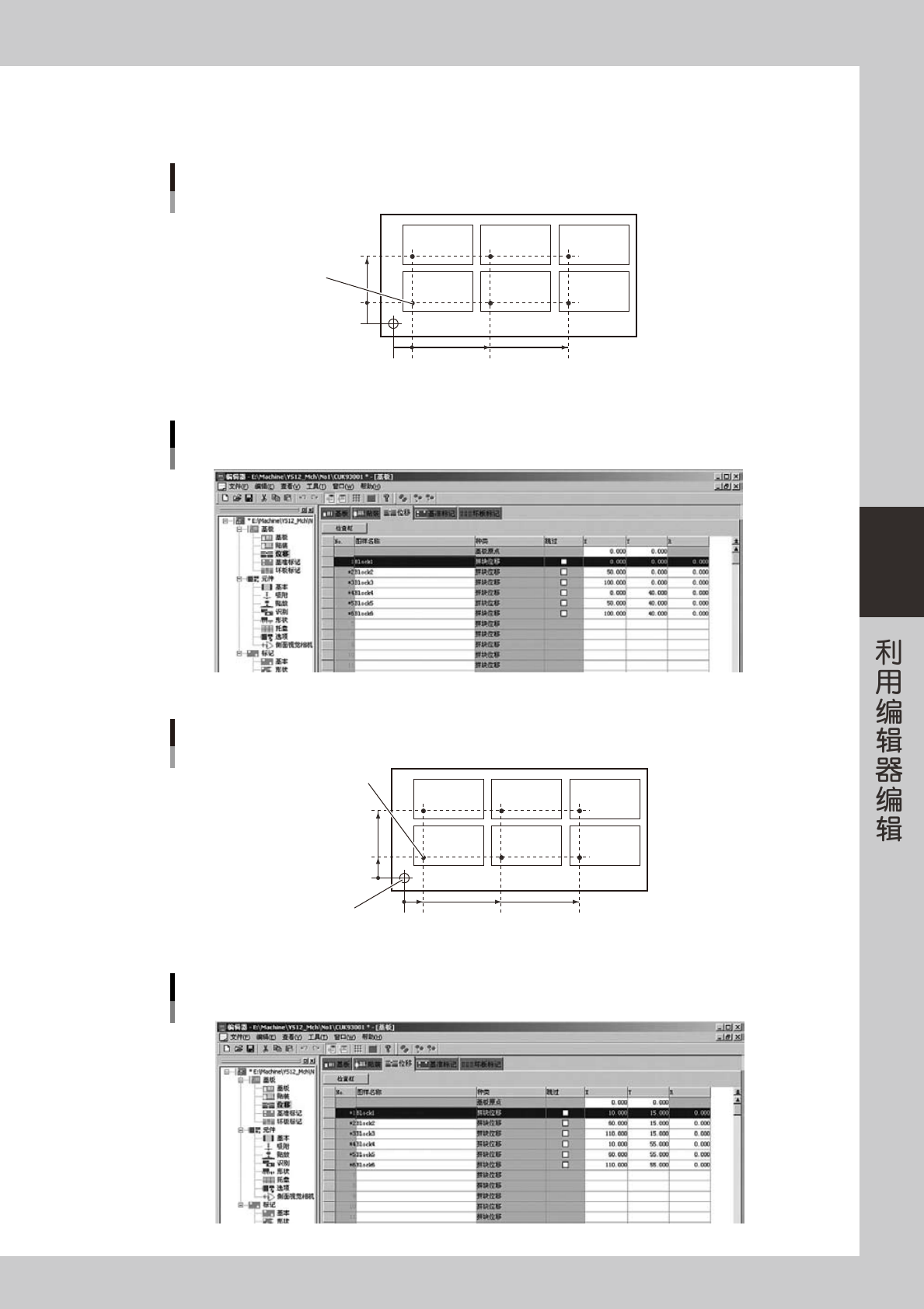

登录其他拼块的信息。
在第二行以后的行中，登录其他位移信息。
0-5
0
-5
40
50 100
举例说明基板原点和基准拼块原点一致时的状态
基板原点
基准拼块原点
拼块1 拼块2 拼块3
拼块4 拼块5 拼块6
25503-P2-00
基板原点和基准拼块原点一致时的「位移」画面
26505-P2-00
100
15
55
60 110
拼块1 拼块2 拼块3
拼块4 拼块5 拼块6
举例说明基板原点和基准拼块原点不一致时的状态
基板原点
基准拼块原点
0
25504-P2-00
基板原点和基准拼块原点不一致时的「位移」画面
26506-P2-00
4-6
4

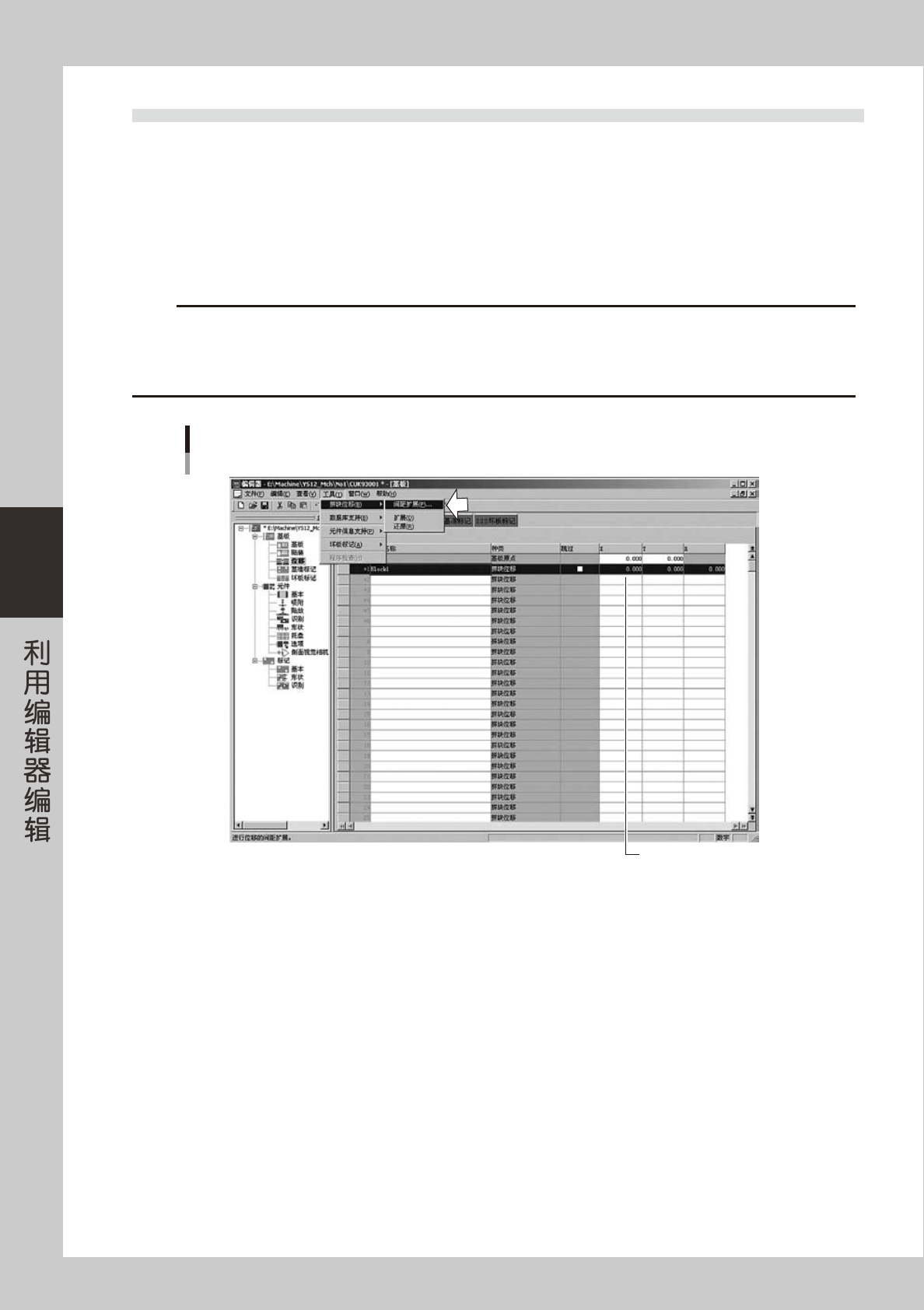

3.2 间距扩展功能
根据输入的拼块间距及拼块个数进行间距扩展。
1
输入 No.1 拼块位移。
输入初始值坐标。初始值坐标与基板原点相同时，不需要输入。
2
间距扩展。
从「工具 (T)」菜单中的「拼块位移（B)」中选择「间距扩展（P)」，或者按工具栏的「间距扩展」按钮。
c
注意
下列条件不清除时，无法进行间距扩展。
·在 No.1 以外的拼块输入位移数据。
·有间距扩展后坐标数值在－ 999.999 到 999.999 范围外的拼块。
·间距扩展后，拼块数量超过 512。
间距扩展选择
No.1位移数据
