5-22 5 *1运转率的计算公式 运转率，是指不受上位机与下位机状态影响的运转率。通过如下公式计算。 一般贴片机的运转率为 40 ～ 70% 左右。 运转率计算公式 (累计贴装时间＋累计标记识别时间＋累计传送时间) （生产完成时间 ー 生产准备结束时间 ー 累计待机时间） 运转率（％）＝ X 100（％） 25602-P2-00 ‧ 累计贴装时间 贴装头进行贴装的时间合计（包括出错后重新执行的时间） 。 ‧ 累计标记识别时间 贴…
5-21
5
显示项目 内容说明
贴装 CT ／枚MAX 显示在该批基板中，基板贴装时间最长的时间。
贴装 CT ／枚MIN 显示在该批基板中，基板贴装时间最短的时间。
贴装 CT ／枚AVE 显示在该批基板中，1 枚基板的平均贴装时间。
传送 CT ／枚MAX 显示在该批基板中，基板传送时间最长的时间。
传送 CT ／枚MIN 显示在该批基板中，基板传送时间最短的时间。
传送 CT ／枚AVE 显示在该批基板中，1 枚基板的平均传送时间。
待机 CT ／枚MAX 显示在该批基板中，基板待机时间最长的时间。
待机 CT ／枚MIN 显示在该批基板中，基板待机时间最短的时间。
待机 CT ／枚AVE 显示在该批基板中，1 枚基板的平均待机时间。
标记识别 CT ／枚MAX 显示在该批基板中，最长的标记识别时间。
标记识别 CT ／枚MIN 显示在该批基板中，最短的标记识别时间。
标记识别 CT ／枚AVE 显示在该批基板中，1 枚基板的平均标记识别时间。
吸料出错次数 显示在该批基板作业中，发生吸料错误的次数。（包括重新执行次数）
元件识别出错次数 显示在该批基板作业中，元件识别错误的发生次数。（包括重新执行次数）
标记识别出错次数 显示在该批基板作业中，标记识别错误的发生次数。（包括重新执行次数）
传送出错次数 显示在该批基板作业中，传送错误的发生次数。
其他出错次数 显示在该批基板作业中，其他错误的发生次数。
出错停止时间（秒） 显示在该批基板作业中，从错误发生到错误清除之间停机的时间合计。
出错修复时间（秒） 显示在该批基板作业中，从清除错误显示到机器重新启动之间的时间合计。
坏板标记 NG 数 显示在该批基板作业中，因坏板标记而 NG 的拼块个数。
完成贴装拼块数 显示在该批基板作业中，已贴装的拼块个数。
上位待机时间（秒） 显示在该批基板作业中，等待上位机的待机时间合计。
下位待机时间（秒）
显示在该批基板作业中，等待下位机的待机时间合计。
出口传送带上的基板，尽管因下位机而处于传送待机状态，只要贴装位置没有基板，可以接
受从上位机传入的基板进行贴装，就为上位待机。如果出口处传送带和贴装位置上有基板，
则为下位待机。
运转率（％） 显示在该批基板作业中，贴片机实际运行的时间与可以运行的时间的比率。
贴装数
显示用该批基板的程序完成贴装的元件数。
该元件数在切换生产基板时进行合计。
元件消耗数
显示在该批基板作业中，所消耗的元件数。
计算自动运行中所消耗的元件数，因测试吸附等消耗的元件不被计数。
正常吸附的元件才被计数。
5-22
5
*1运转率的计算公式
运转率，是指不受上位机与下位机状态影响的运转率。通过如下公式计算。
一般贴片机的运转率为 40
～
70% 左右。
运转率计算公式
(累计贴装时间＋累计标记识别时间＋累计传送时间)
（生产完成时间ー生产准备结束时间ー累计待机时间）
运转率（％）＝
X 100（％）
25602-P2-00
‧
累计贴装时间
贴装头进行贴装的时间合计（包括出错后重新执行的时间）。
‧
累计标记识别时间
贴装头进行标记识别的时间合计。
‧
累计传送时间
传送带传送基板的时间合计。
‧
生产准备结束时间
切换基板后开始最初运行的时间（不包括切换生产基板后，因进行生产准备而停机的时间）。
‧
生产完成时间
切换至下一种基板的时间。
‧
累计待机时间
机器虽然处于运行状态（绿色指示灯亮灯），但因等待上位机或下位机贴装头没有进行任何动作的时间。
5-23
5

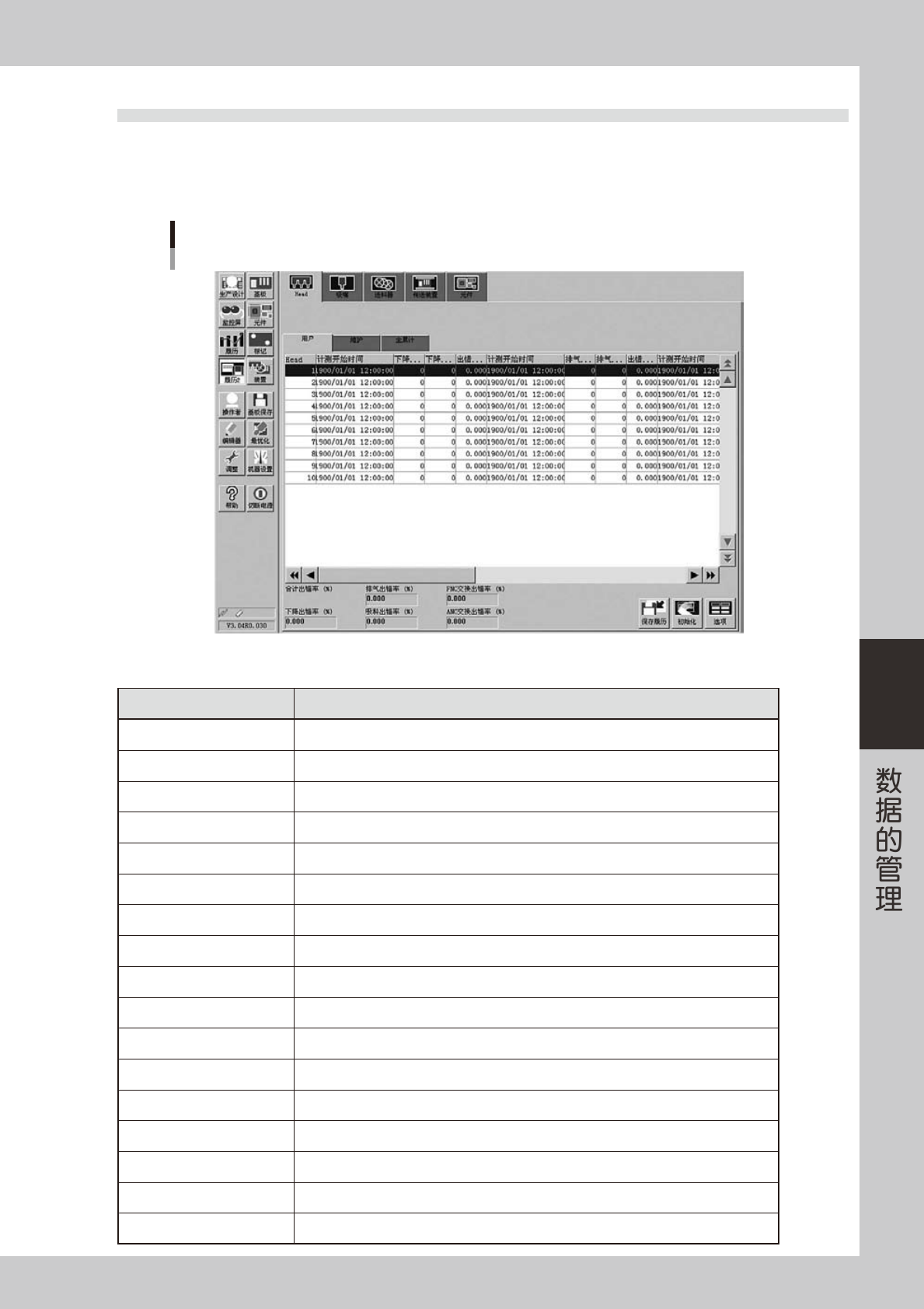

3.3 履历 2 的各项内容
3.3.1 「Head」选项卡
「Head」选项卡，显示有关贴装头的合计信息。可以确认各贴装头的利用状况、错误的发生状况等内容。
Head
26635-P2-00
■「Head」选项卡的内容（「用户」、「维护」、「全累计」通用）
显示项目 内容说明
Head 显示机器所装备的贴装头数量。
计测开始时间 显示开始测量贴装头下降的时间。
下降次数 显示贴装头下降的次数。
下降出错次数 显示贴装头没有到达下降端等错误的发生次数。
出错率（％） 显示贴装头的下降错误次数／下降次数 ×100% 的比率
计测开始时间 显示开始测量贴装头排气的时间。
排气次数 显示贴装头排气的次数。
排气出错次数 显示贴装头排气错误发生的次数。
出错率（％） 显示贴装头的排气错误次数／排气次数 ×100% 的比率
计测开始时间 显示开始测量贴装头吸料的时间。
吸料次数 显示贴装头吸料的次数。
吸料出错次数 显示贴装头吸料错误发生的次数。
出错率（％） 显示贴装头的吸料错误次数／吸料次数 ×100% 的比率。
计测开始时间 显示开始测量贴装头进行 FNC 交换的时间。
FNC 交换次数 显示贴装头进行 FNC 交换的次数。
FNC 交换出错次数 显示贴装头没有到达 FNC 交换端等错误的发生次数。
出错率（％） 显示贴装头的 FNC 交换错误次数／ FNC 交换次数 ×100（％）的比率。
