2-5
2

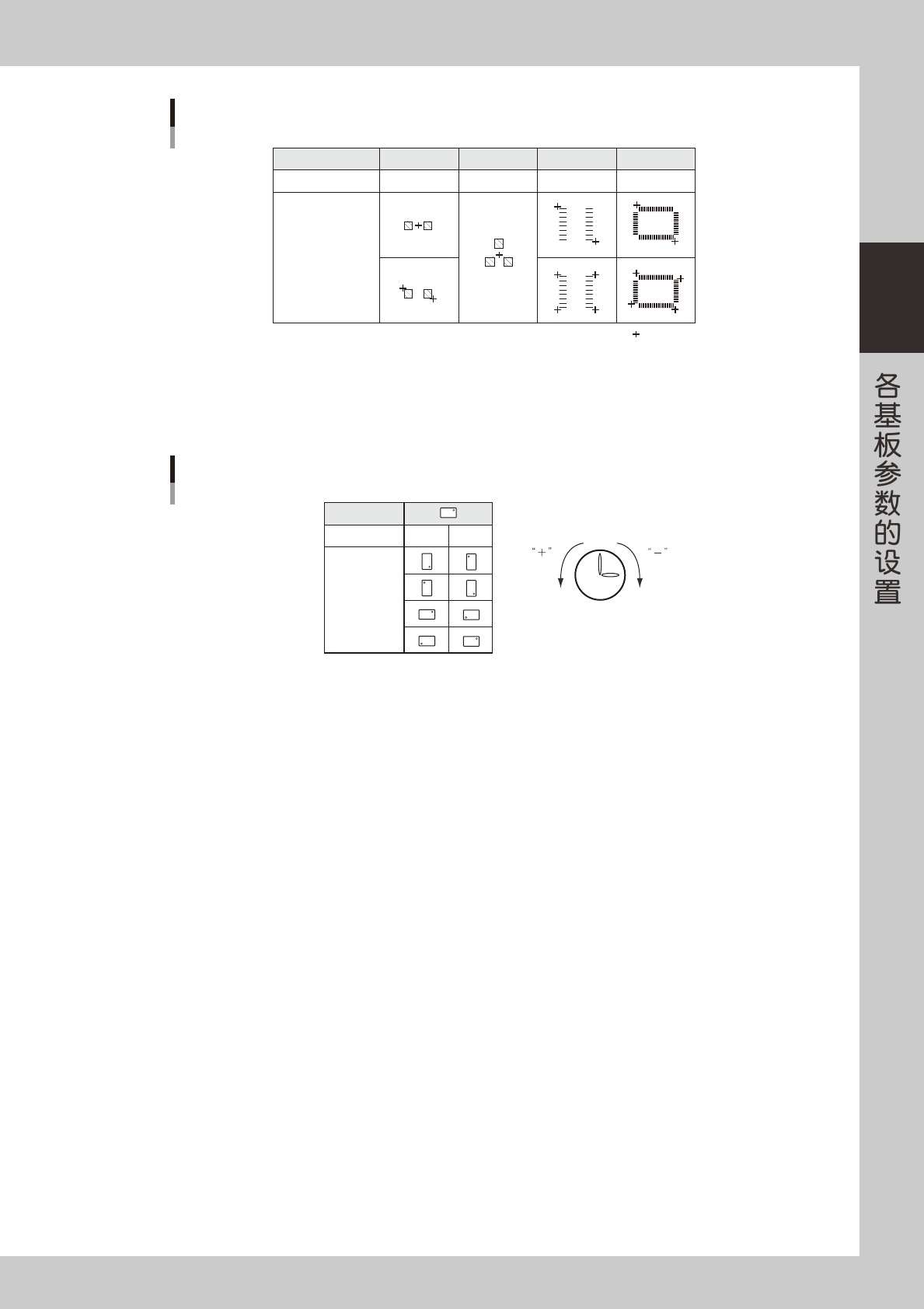

元件种类
示教方法
示教位置
不同元件的示教方法
芯片元件
单点或2点
晶体管
单点
SOP
2点或4点
QFP
2点或4点
：示教点
25205-P2-00
5. R 数据
输入元件贴装角度。吸料角度 ( 元件参数 ) 为 0 度时，根据元件包装外形输入旋转角度。吸料角度为 90 度或 -90 度时，参照
下表输入。下表为俯视图，逆时针方向旋转为“＋”，顺时针方向旋转为“－”。
元件包装外形
吸料角度 90° -90°
贴装角度 0ﾟ
180ﾟ
90ﾟ
-90ﾟ
时钟
贴装角度
25206-P2-00
6. 元件号码、元件名称
输入贴装元件的元件号码 ( 元件信息的数据 No.)。只要输入了元件号码，与之相对应的元件名称便会自动输入。
7. Head
输入贴装时使用的贴装头号码。
8. 坏板（坏板标记）
输入该贴装数据使用的局部坏板标记的号码。该功能只有在「坏板标记」选项卡画面将「局部」设置为「使用」时，才有效。
如果不使用该功能，输入「0」。
9. 基准（基准标记）
输入该贴装数据使用的点 / 局部 /4 点基准的号码。该功能只有在「基准标记」选项卡画面将「局部」设置为「使用」时，才
有效。
如果不使用该功能，输入「0」。
10.［检查框］按钮
可以编辑跳过的检查框。通常，跳过项目呈灰色，点击［检查框］按钮，即可编辑。
2-6
2
1.3 位移参数
位移参数中主要设置从基板原点开始的位移数据，由多个同类基板集中形成的「拼块基板」则输入基准拼块开始
的位移数据。
2
1
3 4 5 6
位移参数画面
26203-P2-00
1. 基板原点
在参数列表的第一行输入基板原点的 XY 坐标。
以传送带前侧（机器正面一侧）为基准时，将基板下流侧前角到 X 坐标 5mm、Y 坐标 5mm 的位置设为 X=0.00，Y=0.00。
5mm
5mm
X
Y
5mm
5mm
5mm
5mm
5mm
5mm
X
Y
X
Y
X
Y
〈传送带前侧为基准〉
基板原点位置
〈传送带后侧为基准〉
基板传送方向
25207-P2-00
2-7
2

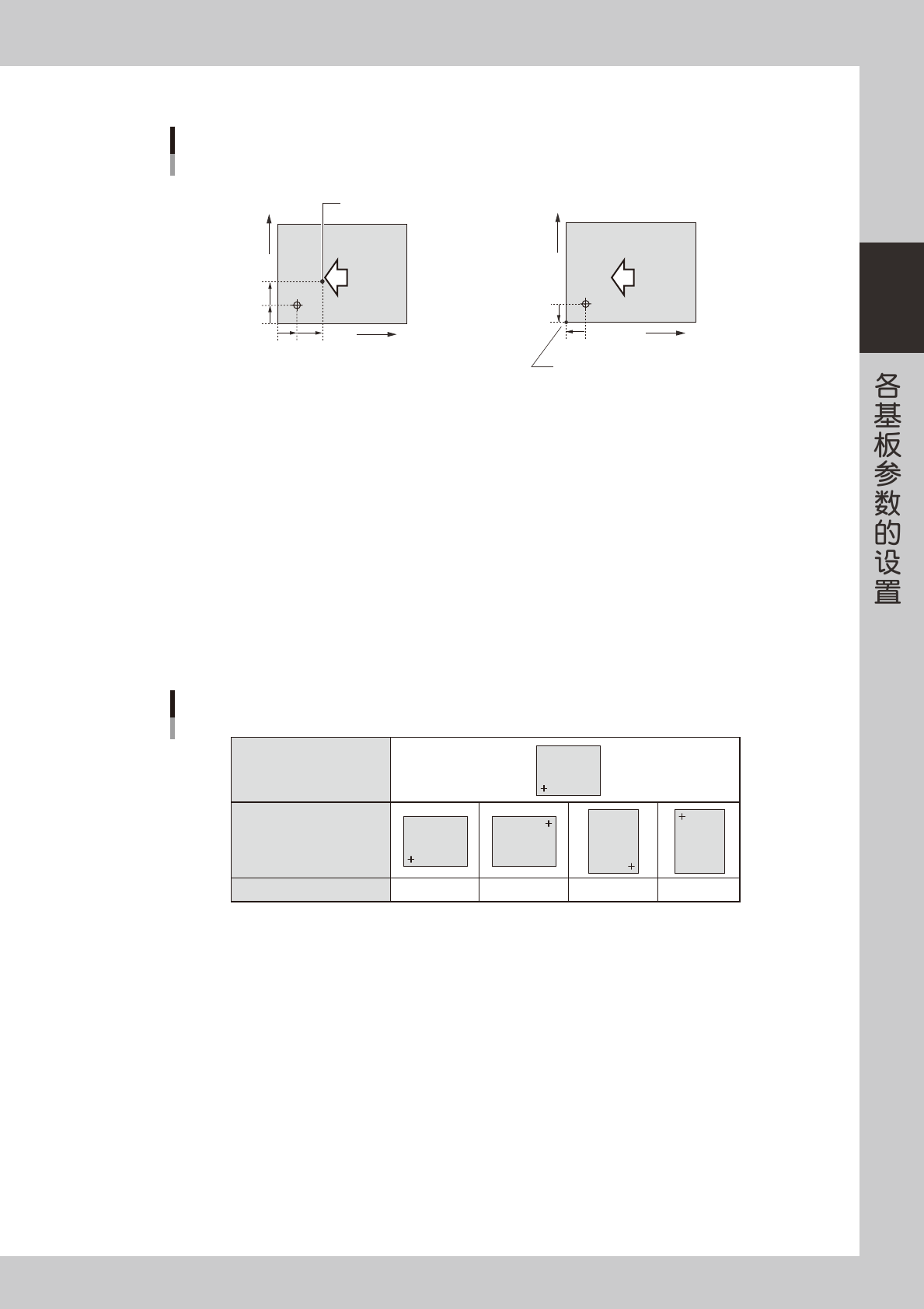

如下图所示，如在其它位置设置基板原点，则输入从 X 坐标 5mm、Y 坐标 5mm 的位置至基板原点的相对位置作标。
●
位置为基板原点时，
输入X=7.00、Y=7.00
■ 基板原点≠X坐标7mm，Y坐标7mm位置
基板原点
■ 基板原点＝基板角
当以前侧为基准，基板从右向左
传送时，如果以基板角为基板原
点时，输入X=-5.00、Y=-5.00。
7mm
5mm
7mm
5mm
X
Y
基板传送方向
5mm
5mm
X
Y
基板传送方向
25208-P2-00
2. 图样名称
输入拼块名称。
3. 种类
最上行为「基板原点」、第 2 行以后为「拼块位移」。( 不可更改 )
4. 跳过
选中选择框后，不执行该拼块的元件贴装。
5. XY
输入基板原点至各块拼块原点的数值。按 [ 示教 ] 按钮还可以进行示教和跟踪。
6. R
输入相对于基准拼块的旋转角度。
基准拼块
(拼块位移No.1)
其它拼块
R
「R」数据
0° 180° 90° -90°
拼块
拼块
拼块
拼块
拼块
25209-P2-00
