2-9
2
1.4.1 基板基准功能
基板基准功能是使用两个 1 组的基准标记，对整个基板进行位置校正的功能。
特别对基板固定的不均衡现象非常有效。一块基板必须至少有 1 对的基准标记。如下图所示，输入基板原点至
标记 1 和标记 2 的 XY 坐标 (mm)。
标记1（X1，Y1）
标记2（X2，Y2）
基板基准
基板原点
25212-P2-00
1.4.2 拼块基准功能
拼块基准功能是使用各拼块两个 1 组的基准标记进行位置校正的功能。特别对基板固定不均衡的现象非常有效，
每块拼块至少必须有 1 对基准标记。如下图所示，输入基准拼块的基板原点至标记 1 和标记 2 的坐标 (mm)。
标记1(X1,Y1)
标记2(X2,Y2)
基准拼块原点
拼块基准
拼块2
25213-P2-00
c
注意
拼块基准标记功能只有在位移信息中已设置「拼块基准标记」的基板程序 ( 使用拼块位移功能的拼块基板程序 ) 才可以使用。
2-10
2
1.4.3 局部基准功能
以贴装数据为单位设置的类型有「点基准」、「局部基准」和「4 点基准」3 种。总称「局部基准」。基板基准和
拼块基准是对基板和拼块的整体位置进行校正，局部基准则是对局部的位置进行校正。

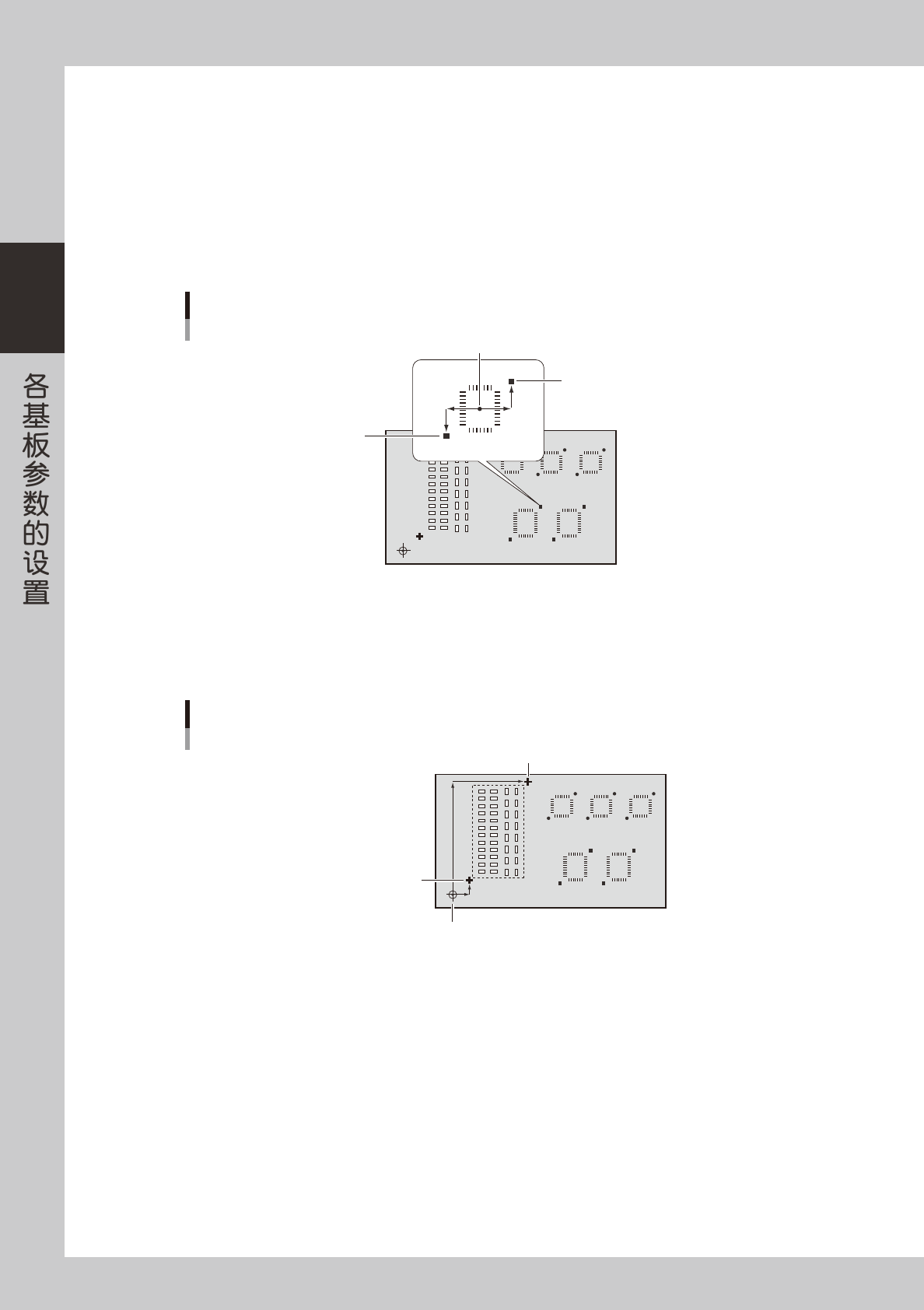

1. 点基准
点基准功能是对特定的元件贴装位置进行校正的功能。一般，基板越大图样配置的歪斜、扭曲、伸缩等现象越明显。
在大型基板中贴装引脚间距小的 QFP 时，使用该功能非常有效。( 基板 / 拼块基准对固定基板的不均衡现象很有效，
但是对在大型基板中贴装引脚间距小的元件却无效。) 该功能是使用设置在要校正的元件的贴装位置图样附近的两个
1 组的标记进行校正。( 标记形状各异也无妨 )。在各个元件处选择同类型的、对角位置上的一对标记。
贴装中心位置
点基准
第1标记(X1,Y1)
第2标记(X2,Y2)
25214-P2-00
2. 局部基准
局部基准功能是用一对基准标记对特定区域的多个元件的贴装位置进行校正的功能。如果一台传送载板中有几块不同
种类的生产基板，使用局部基准功能，能有效地对其中的每一块进行位置校正。选择各区域对角位置的标记 ( 形状各异
也无妨 ) 作为基准标记。
基板原点或拼块位移
第1标记(X1,Y1)
局部基准
第2标记(X2,Y2)
25215-P2-00
2-11
2

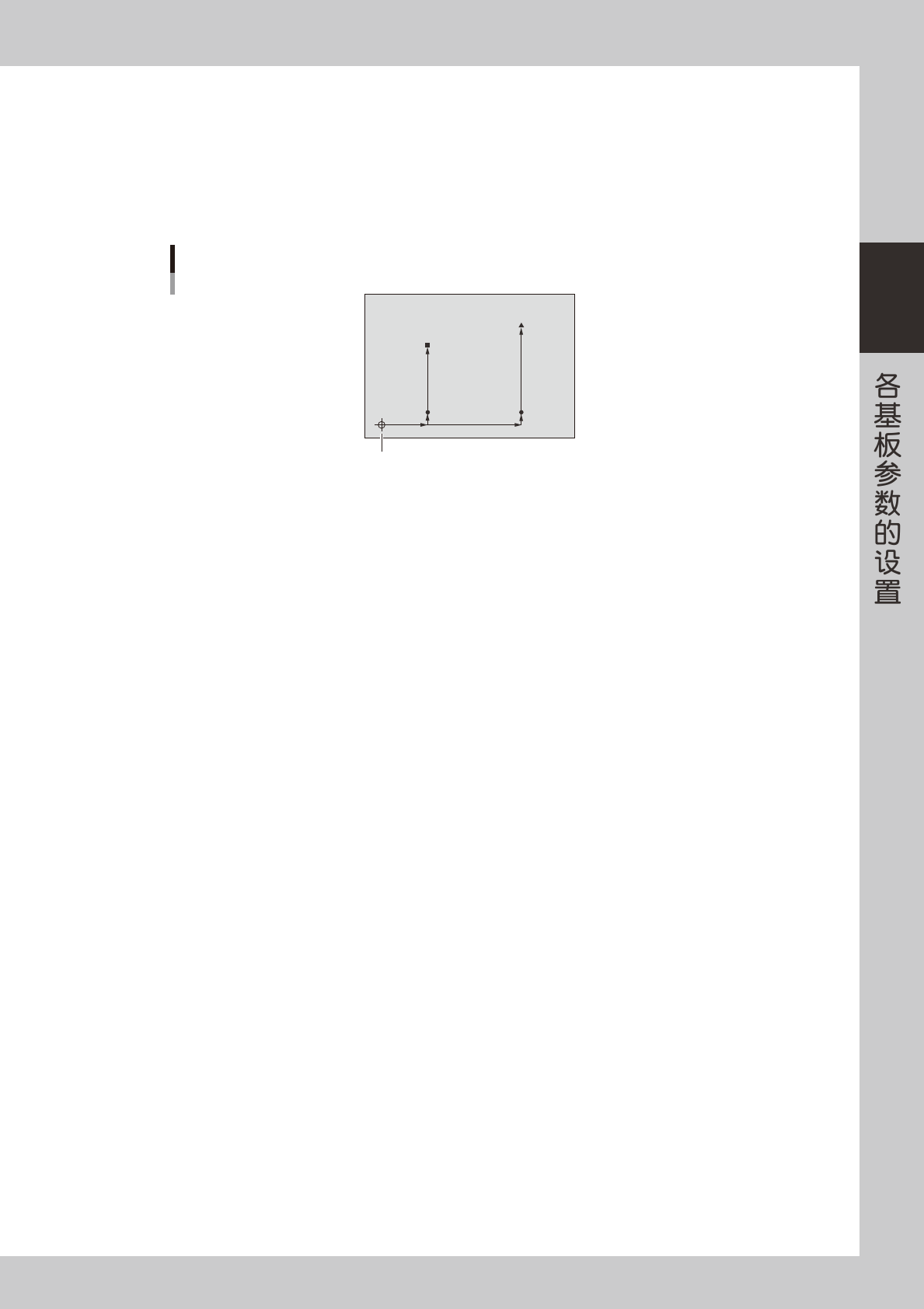

3. 4 点基准
4 点基准功能是对基板上的 4 个基准标记进行视觉识别，根据识别结果对元件贴装位置进行校正的功能。适合下列场合使用。
·具有符合条件的 4 点以上基准标记的基板
·大型基板
·容易发生伸缩、变形现象的材质做的基板 ( 如碳酸纸、纸、环氧玻璃、柔性基板等 )
数据的设置方法基本上与点基准、局部基准相同。但是 4 点基准中因为基准坐标有 4 点，所以 4 点基准为 1 组，1 组需两行
(4 局部主和 4 局部次 ) 基准数据领域。
(50, 10)
(200, 10)
(50, 150)
(0, 0)
(200, 200)
第3标记
基板原点
以4点基准为例
第2标记
第4标记
第1标记
25216-P2-00
