2-17 2 特殊元件 · 特殊形状 与「接插件 NSEW」相同，适用于 N，S，E，W 的 4 个方向中都存在引脚，各方向的引脚数量和形状都不相同的元件。 「接插件 NSEW」各个方向只可以设置 1 种形状的引脚，但使用该模式则可设置两种形状。此外，虽然该模式可以用于 多种形状的元件，但不能使用引脚翘起检出功能。 · 不规则芯片 由于该设置具有识别「白」或「黑」的自动辨别功能，所以适用于类似裸芯片那样元件与背景…
2-16
2
· SOP
适用于 E、W 方向中存在相同形状的引脚、各方向的引脚数量相同、引脚超出封装外侧的元件。
· SOJ
与「SOP」相同，适用于 E、W 方向中存在相同形状的引脚，各方向的引脚数量相同的、引脚没有超出封装外侧的元件。
· QFP
N，S，E，W 的 4 个方向中存在相同形状的引脚，相对引脚的数量 (N 与 S 或 E 与 W) 相同，引脚超出封装外侧的元件。
· PLCC
与「QFP」相同，适用于 N，S，E，W 的 4 个方向中存在相同形状的引脚，相对引脚的数量 (N 与 S 或 E 与 W) 相同，引脚
没有超出封装外侧的元件。
· 引脚缺损
适用于「接插件 NSEW」定义的元件类型中引脚缺损的元件。引脚的缺损在各个方向设置。
接插件
· 接插件 E
相同形状的引脚只在 E 方向存在的元件专用。
· 接插件 NSEW
适用于 N，S，E，W 的 4 个方向中都存在引脚，各方向的引脚数量和形状都不相同的元件。但是，各个方向可以设置的
引脚形状只有 1 种。
· 不规则形状的接插件
「接插件 E」存在「引脚缺损」的情况设置。
■ 参考 ：校正类型（IC 元件 / 接插件元件）
元件类型 補校正类型
从一个方向伸出引脚 从一个方向伸出引脚
接插件 E
从两个方向伸出引脚
相对面的引脚数不同
相对面的引脚形状相同
ミニ Tr/SOT
相对面的引脚形状不同
P-Tr
从两个方向伸出引脚
相对面的引脚数相等
引脚超出了封装的外侧
SOP
引脚没有超出封装的外侧
SOJ
从四个方向伸出引脚
相对面的引脚数相等
引脚超出了封装的外侧
QFP
引脚没有超出封装的外侧
PLCC
从四个方向伸出引脚
相对面的引脚数不同
各个方向的引脚形状各异
接插件 NSEW
引脚数量中存在缺损的部分
引脚缺损
2-17
2
特殊元件
· 特殊形状
与「接插件 NSEW」相同，适用于 N，S，E，W 的 4 个方向中都存在引脚，各方向的引脚数量和形状都不相同的元件。
「接插件 NSEW」各个方向只可以设置 1 种形状的引脚，但使用该模式则可设置两种形状。此外，虽然该模式可以用于
多种形状的元件，但不能使用引脚翘起检出功能。
· 不规则芯片
由于该设置具有识别「白」或「黑」的自动辨别功能，所以适用于类似裸芯片那样元件与背景 ( 基板 ) 之间反光·非反光
关系不明显的元件。此外，陶瓷质地等有发亮部分的 BGA 元件也适用该设置。
· 标 记
由于该设置象识别标记一样识别元件，所以适用于特殊形状的元件。
· 特殊长方形
在四角形元件中如果因 4 条边反光而很难与引脚区分时，可以选择该设置。
· 重心检出
重心检出是检出指定区域内对象 ( 黑色部分 / 白色部分 ) 的重心，所以可以识别各种形状的元件。如要实施「重心检出」，
需先设置数据，然后贴装元件，再求出从贴装位置中心至元件中心的偏差量，然后输入「形状」信息的「元件中心偏差量
XYR」中。
· 不识别
不进行图像处理。

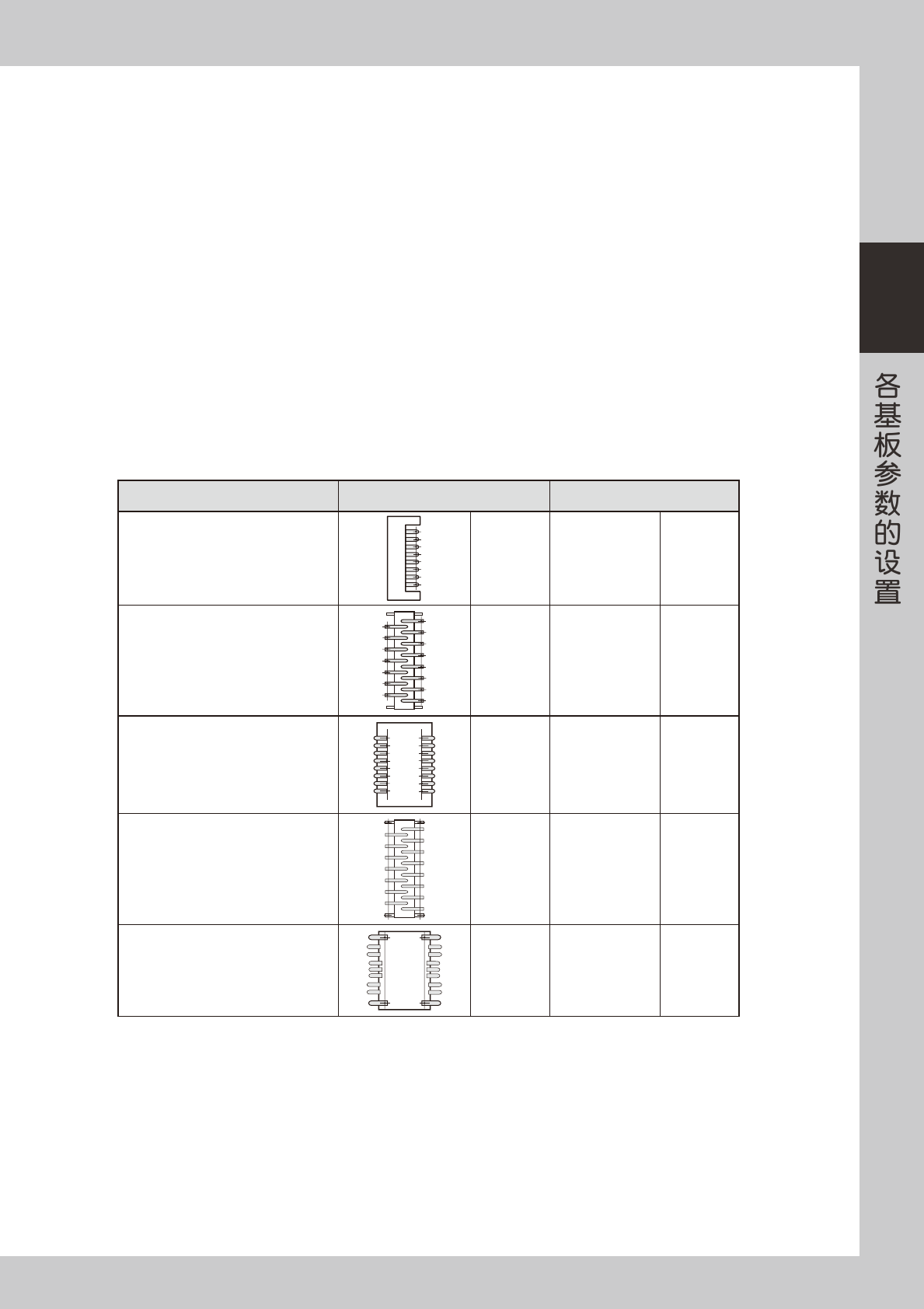

■ 参考 ：校正类型（特殊元件）
元件类型 校正类型 算法 / 基本校正类型
引脚检测部中有凸起，对接插件 E 的识
别不稳定
特殊形状 特殊 1 特殊形状
交叉排列、有固定引脚
特殊形状 特殊 1 特殊形状
不是对 SOJ 元件的引脚前端而是对引脚
根部作检测
特殊形状 特殊 1 SOJ
检测引脚时对间距／宽度不一致的引脚
不作检测
特殊形状 特殊 2 SOJ
不是对引脚前端而是对引脚根部作检测
对间距／宽度不一致的引脚不作检测
特殊形状 特殊 3 SOJ
2-18
2
C: 使用吸嘴
从各种吸嘴中选择符合元件大小的吸嘴。如果直接使用从 YAMAHA 数据库中复制的元件数据，使用初始值即可。
■ 使用吸嘴
元件
尺寸 (mm) 吸嘴类型
L W T 标准 窄邻接面
方形芯片电阻
0.40 0.20 0.13 - 310A,311A
0.60 0.30 0.25 301A 311A
1.00 0.50 0.35 301A 312A
1.60 0.80 0.45 302A 313A
2.00 1.25 0.50 302A 313A
3.20 1.60 0.60 302A 313A
3.20 2.50 2.00 303A 313A
4.50 3.20 3.20 303A 314A
圆柱型电阻（MELF 型）
2.00 1.25 302A,306A 317A
3.45 1.35 302A,306A 317A
6.00 2.50 306A 317A
陶瓷电容器
0.40 0.20 0.20 - 310A
0.60 0.30 0.30 301A 311A
1.00 0.50 0.50 301A 312A
1.60 0.80 0.50 302A 312A
200 1.25 1.25 302A 313A
3.20 1.60 1.25 302A 313A
3.20 2.50 1.50 303A 313A
4.50 3.20 1.90 303A 314A
5.60 5.00 1.90 303A 314A
圆柱型电容器（柱形） 3.40 1.50 302A 312A
6.00 2.50 306A 317A
铝电解电容器
2.90 1.60 1.60 302A 312A
3.80 2.90 1.60 303A 314A
4.70 2.60 2.10 303A 314A
6.00 3.20 2.50 303A 314A
7.30 4.30 2.80 303A 314A
半固定电阻器
4.30 4.30 5.70 303A 314A
6.60 6.60 5.70 303A 314A
薄膜电容器
7.30 5.30 3.25 303A 314A
片状电感器 3.20 2.50 2.00 302A 313A
4.50 3.20 3.20 303A 314A
半固定电阻器
4.50 3.80 2.40 303A 314A
微型封装晶体管
2.90 1.50 1.10 302A 313A
4.00 3.00 1.80 303A 314A
功率晶体管
4.60 2.60 1.60 303A 314A
SOP6-28pin 6pin
5.00 4.50 1.50 303A 314A
10pin
7.60 4.50 1.50 303A 314A
12pin
10.10 1.50 1.50 303A 314A
20pin
12.60 2.70 1.50 303A 314A
24pin
15.30 7.50 2.00 304A 315A
28pin
17.80 7.50 2.00 304A 315A
PLCC
□5〜14 303A 314A
□10〜20 304A 315A
QFP/BGA/CSP
□6〜14 303A 314A
QFP/BGA
□10〜20 304A 315A
接插件
□5〜10 303A,304A 315A
n
要点
如果配备了接插件专用的吸嘴，从「特殊吸嘴 A 〜 F」中选择合适的吸嘴。除此之外，则从 SOP 用吸嘴中选择符合元件大小的吸嘴。
