2-27
2

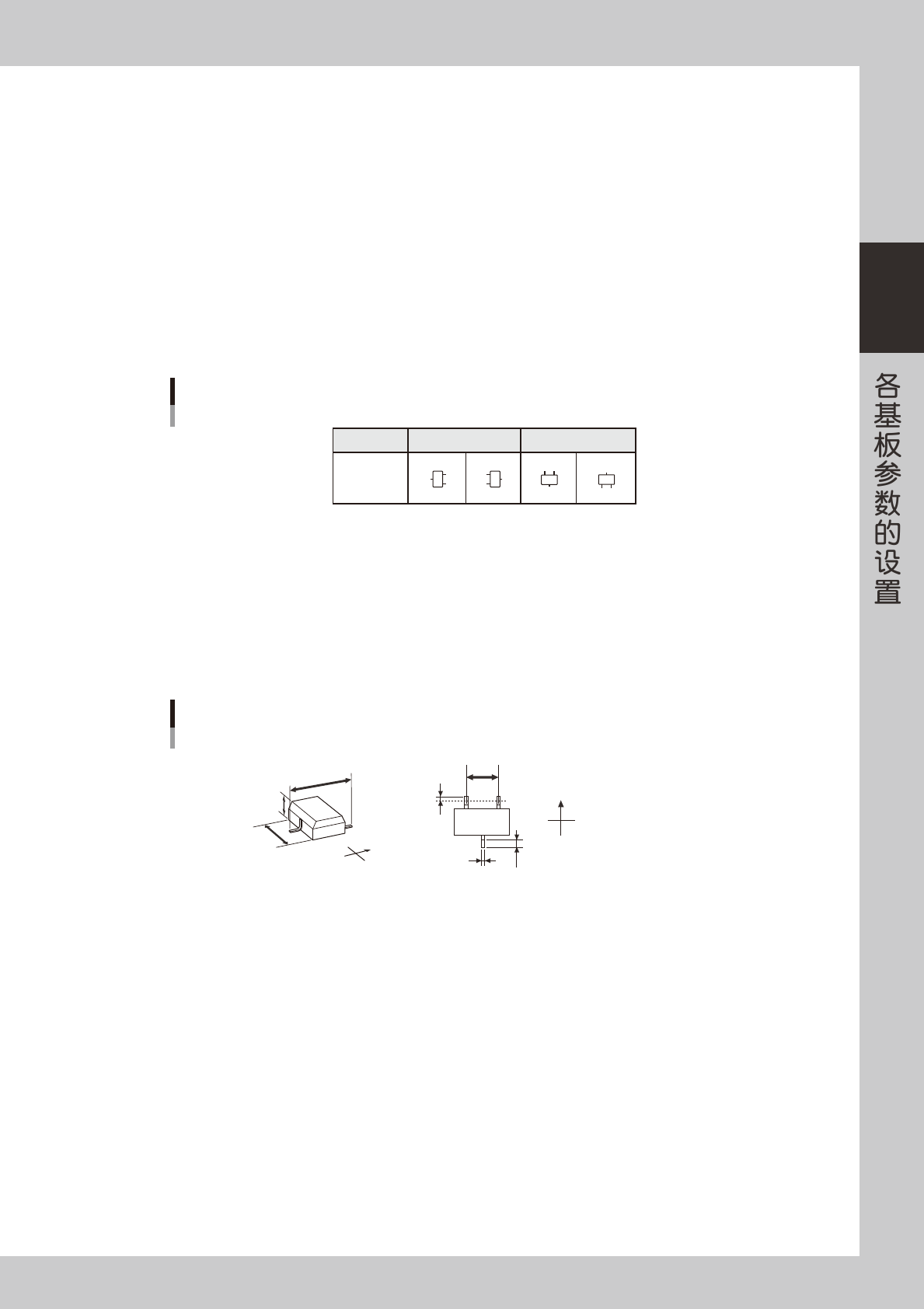

■微型 Tr/SOT 元件
A，B:外形尺寸 XY
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸的准确数值 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: 检出线位置
设置从引脚的前端到内侧的哪个位置为检测引脚的检出线。一般使用初始值。
E: 检出线宽度
指定引脚检出线的宽度。引脚长度为 0.0 〜 0.3mm 的元件设置为「1 〜 2」，0.3 以上的元件设置为「2 〜 3」。一般使用初始值。
F，G: 引脚根数 NS
分别输入 NS 方向存在的引脚根数。
微型 Tr／SOT的引脚方向
吸料角度
元件包装外形
0° 90°
NS NS
N
S
N
S
25220-P2-00
H，I: 引脚间距 NS
准确输入引脚间的距离。
J: 引脚宽度
准确输入引脚的宽度。
K: 反射引脚长
输入识别时发亮部分的引脚的长度，一般使用初始值。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：检出线位置
H：引脚间距
J：引脚宽度
K：反射引脚长
微型Tr／SOT的形状参数
N
S
E
W
B
C
A
N
S
E
W
H
K
D
J
仰视图
25221-P2-00

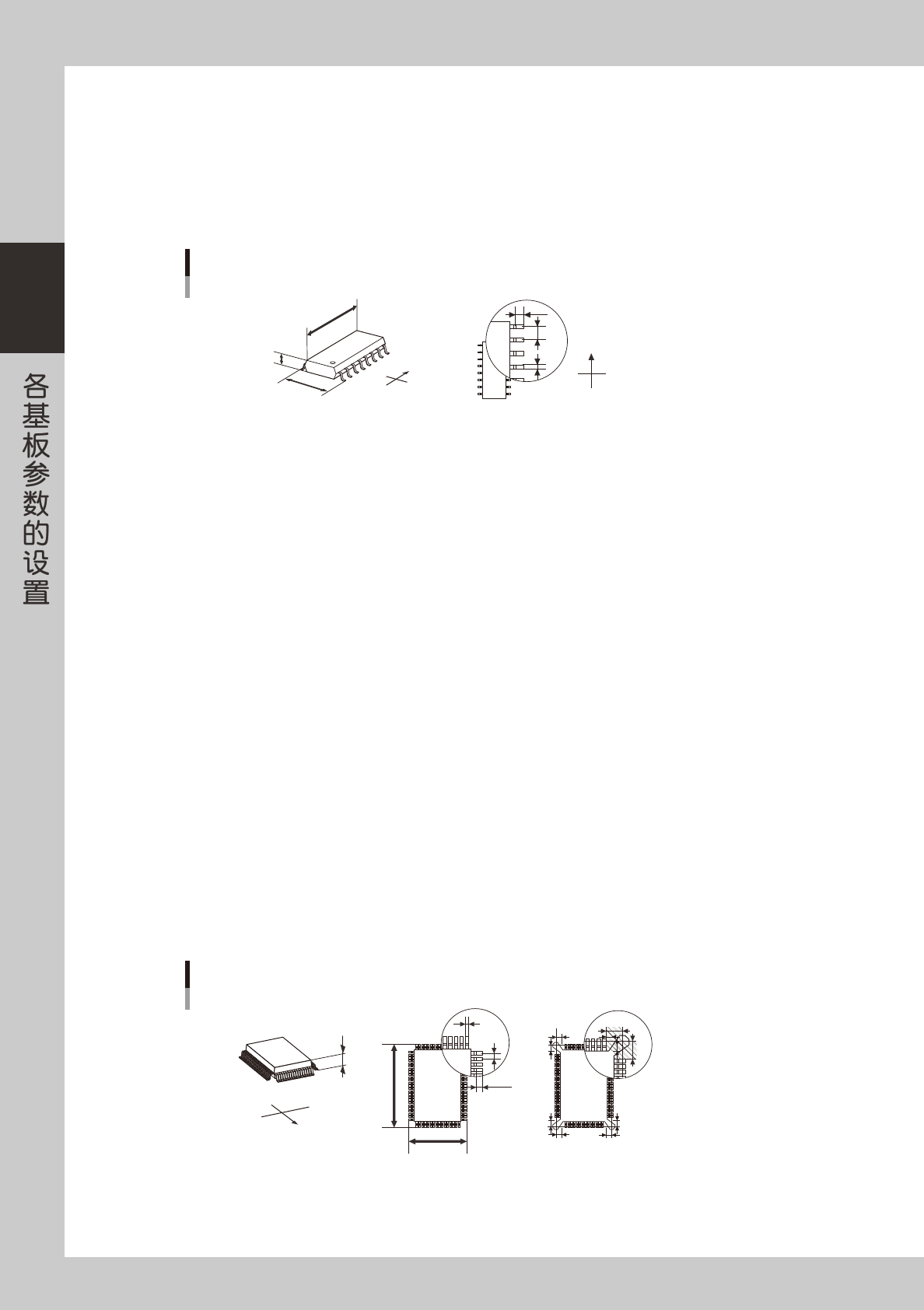

■SOP 元件
A，B:外形尺寸 XY
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸的准确数值 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: 检出线位置
设置从引脚的前端到内侧位置的哪个位置为检测引脚的检出线。一般使用初始值。
E: 检出线宽度
指定引脚检出线的宽度。引脚的长度为 0.0 〜 0.3mm 的元件设置为「1 〜 2」，0.3 以上的元件设置为「2 〜 3」。一般使用
初始值。
F: 引脚根数
输入 EW 方向中任一方向存在的引脚数量。
2-28
2
G: 引脚间距
准确输入引脚间的距离。
H: 引脚宽度
准确输入引脚的宽度
I: 反射引脚长
输入识别时发亮部分的引脚的长度。
I
G
H
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
G：引脚间距
H：引脚宽度
I：反射引脚长
仰视图
SOP的形状参数
N
S
E
W
N
S
W
E
B
C
A
25222-P2-00
■QFP 元件
A，B:外形尺寸 XY
输入用游标卡尺、千分尺测得的包括引脚在内的外形尺寸 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: 检出线位置
设置从引脚的前端到内侧的哪个位置为检测引脚的检出线。一般使用初始值。
E: 检出线宽度
指定检查引脚的宽度。引脚的长度为 0.0 〜 0.3mm 的元件设置为「1 〜 2」，0.3 以上的元件设置为「2 〜 3」，一般使用初始值。
F，G: 引脚根数 NE
分别输入 NE 方向各存在的引脚数量。有关元件的方向，参照「吸料角度」表。
H: 引脚间距
准确输入引脚间的距离。
I: 引脚宽度
准确输入引脚的宽度。
J: 反射引脚长
输入识别时发亮部分引脚的长度。
k: BumperMask
为防止引脚弯曲而配备了缓冲部的 QFP 元件，使用该参数。指定从引脚检出线的各个交点至多少 mm 内侧为检出范围外。
可以 0.25mm 为单位，在 0 〜 100mm 的范围内指定。指定的数值必须选择可以遮盖住缓冲部的数值。
一般的 QFP 设置为「0.00」。
仰视图
QFP的形状参数
C
S
E
W
N
B
A
I
H
K
J
K
K
K
K
K
K
K
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
H：引脚间距
I：引脚宽度
J：反射引脚长
K：BumperMask
25223-P2-00
2-29
2

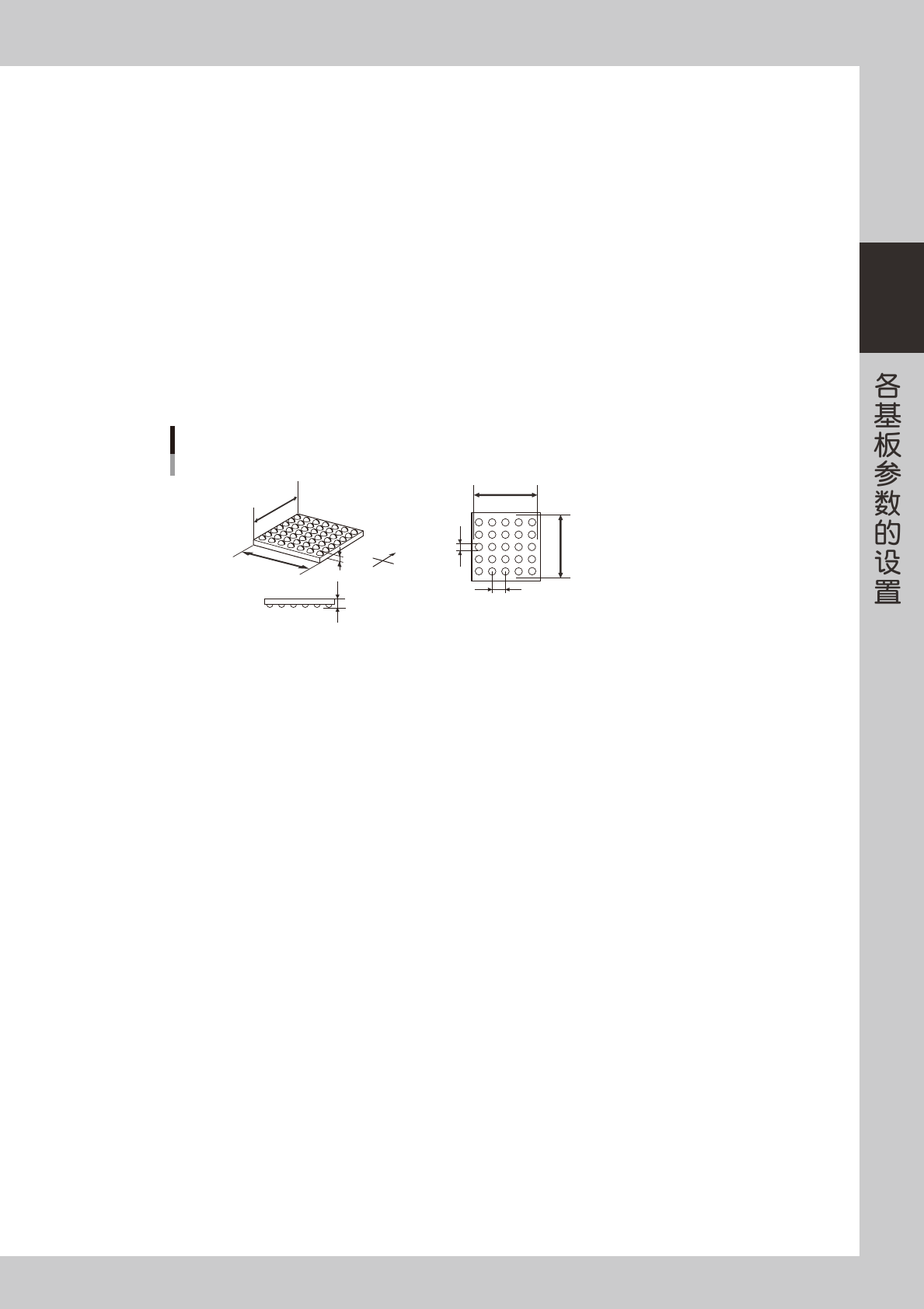

■简易 BGA 元件
A，B:外形尺寸 XY
输入用游标卡尺、千分尺测得的准确数值 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D: BGA 端子总数
输入元件上存在的端子总数。
E，F:BGA 端子列数 NE
分别输入 NE 各个方向的端子列数。单边存在端子的列数不同时，输入端子数最多的行的列数。
G: BGA 端子间距
输入各端子间的距离。
H: BGA 端子直径
输入端子的直径。
A：外形尺寸X
B：外形尺寸Y
C：元件厚度
D：BGA端子总数
E：BGA端子列数N
F：BGA端子列数E
G：BGA端子引脚间距
H：BGA端子直径
仰视图
侧视图
简易BGA的形状参数
N
S
E
W
B
A
C
E
F
G
H
C
25224-P2-00
■BGA
如果将「校正类型」设置为「BGA」，将显示下列参数。
A，B: 外形尺寸 XY
输入用游标卡尺、千分尺测得的准确数值 (mm)。
C: 外形尺寸、元件厚度
输入用游标卡尺、千分尺测得的准确数值 (mm)。
D,E,F: 元件中心歪斜量 XYR
输入元件的中心与吸附位置的偏移量。
G: BGA 端子总数
输入元件上存在的端子总数。
H,I:BGA 端子列数 NE
分别输入 NE 各个方向的端子的列数。单边存在的端子列数不同时，输入端子数最多的行的列数。
J: BGA 端子间距 N
输入视窗中 N(North) 处显示的端子间的距离。
K: BGA 端子间距 E
输入视窗中 E(EAST) 处显示的端子间的距离。
L: BGA 端子直径
输入端子的直径。
