2-39 2 · 检出线 可确认引脚检出线。在检出引脚的位置显示直线。 监控屏模式「检出线」 以直线显示检出线 26257-P2-00 · 边缘位置 可确认引脚中心。 （需注意前端呈圆形等不清晰状况） 。 监控屏「边缘位置」 显示引脚中心 26258-P2-00 · 最终位置 可确认中心位置及引脚边的中心线。显示元件中心位置及各引脚边中心的连接线。 监控屏模式「最终位置」 显示元件中心与引脚边中心的连接线 26259-P2-…
2-38
2

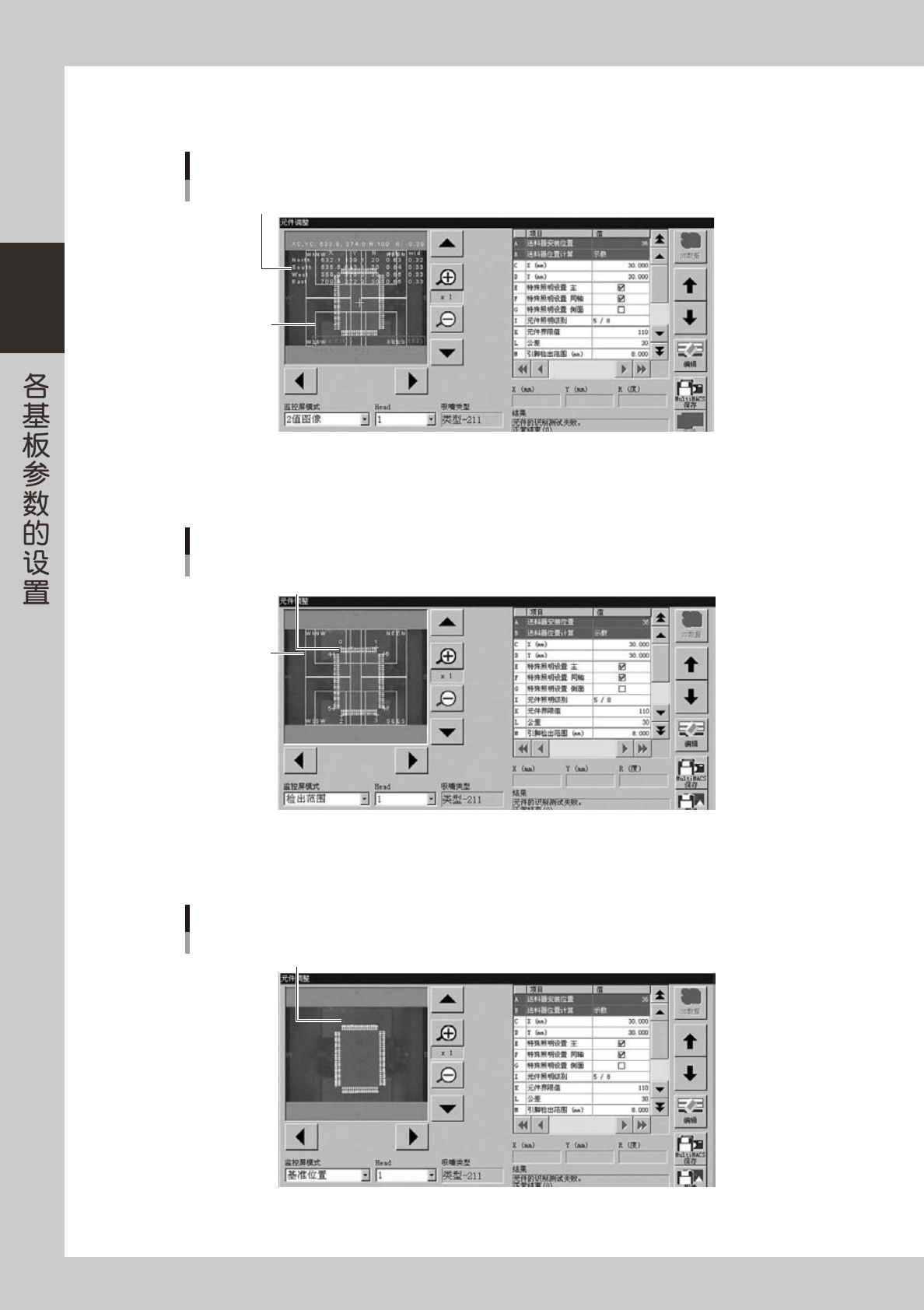

· 2 值图像
可确认 2 值图像、中心位置、数值及搜索范围。显示识别结果与检出范围（检出引脚前端用的范围）。
监控屏模式「2值图像」
显示识别结果
显示检出范围
26254-P2-00
· 检出范围
可确认搜索范围及检出的引脚前端。显示检出引脚前端用的检出范围，并以十字标记显示所检出的引脚前端。
监控屏模式「检出范围」
以「+」显示引脚前端
显示搜索范围
26255-P2-00
· 基准位置
可确认引脚前端。引脚前端以十字标记显示。
监控屏模式「基准位置」
以「+」显示引脚前端
26256-P2-00
2-39
2
· 检出线
可确认引脚检出线。在检出引脚的位置显示直线。
监控屏模式「检出线」
以直线显示检出线
26257-P2-00
· 边缘位置
可确认引脚中心。（需注意前端呈圆形等不清晰状况）。
监控屏「边缘位置」
显示引脚中心
26258-P2-00
· 最终位置
可确认中心位置及引脚边的中心线。显示元件中心位置及各引脚边中心的连接线。
监控屏模式「最终位置」
显示元件中心与引脚边中心的连接线
26259-P2-00
2-40
2
· 详细设置
按［显示设置］按钮，显示对话框，选择需要显示的内容。可以分别选择识别成功时与识别错误时的显示内容。
监控屏模式「详细设置」
选中需要显示的内容前的选择框
26260-P2-00
■确认检出引脚所需要的亮度差（直方图）
可确认引脚部分比背景亮多少。按［水平］或［垂直］按钮后，除十字光标外会另外显示红色光标，使用方向键将其移至
引脚之上。引脚的亮度差通过蓝色线显示，由此可以确认对比状态。
直方图
垂直显示
显示引脚的亮度差(蓝线)
将光标(红线)移至
引脚之上
按［水平］或［垂直］按钮
26261-P2-00
