2-39
2

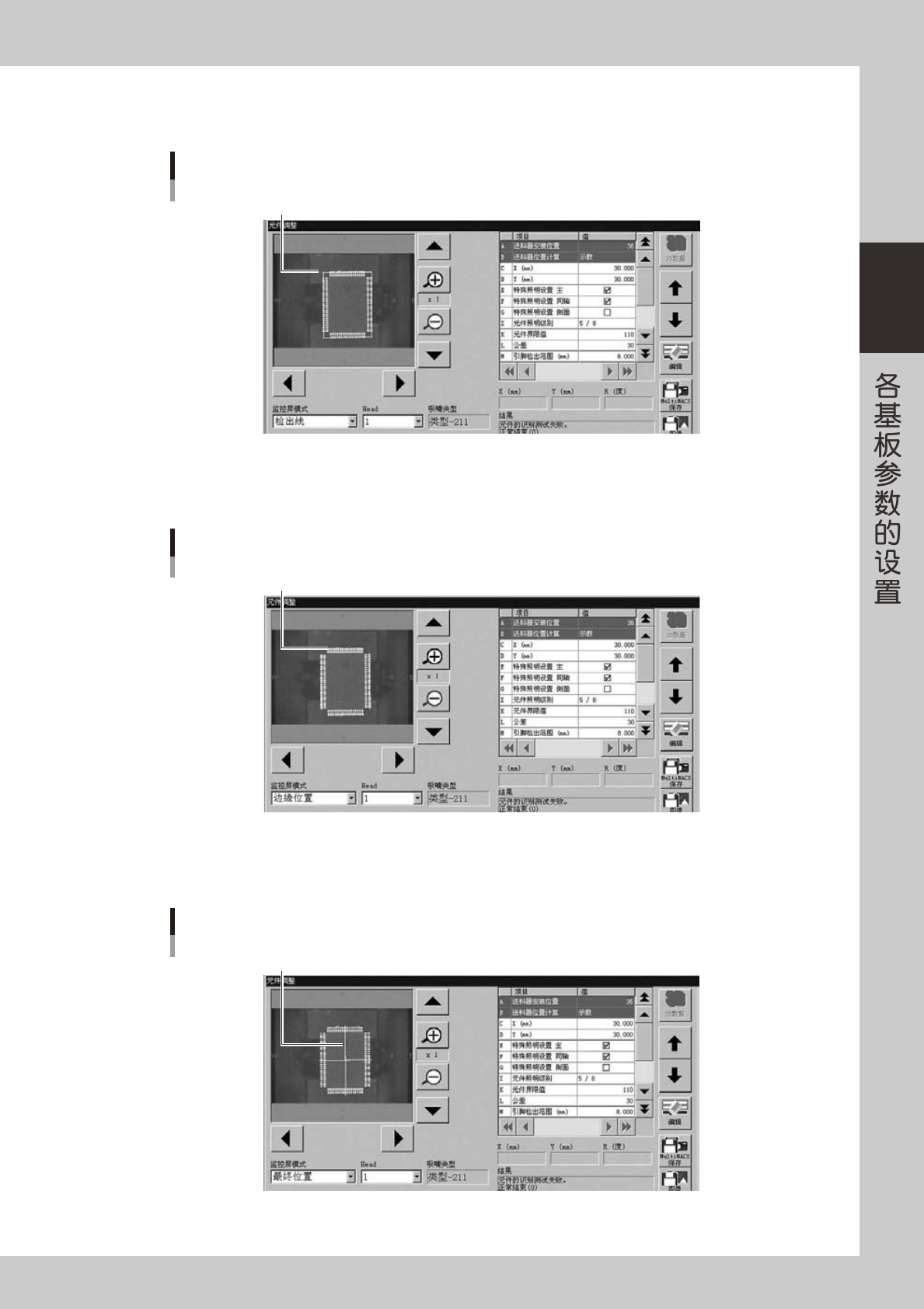

· 检出线
可确认引脚检出线。在检出引脚的位置显示直线。
监控屏模式「检出线」
以直线显示检出线
26257-P2-00
· 边缘位置
可确认引脚中心。（需注意前端呈圆形等不清晰状况）。
监控屏「边缘位置」
显示引脚中心
26258-P2-00
· 最终位置
可确认中心位置及引脚边的中心线。显示元件中心位置及各引脚边中心的连接线。
监控屏模式「最终位置」
显示元件中心与引脚边中心的连接线
26259-P2-00
2-40
2

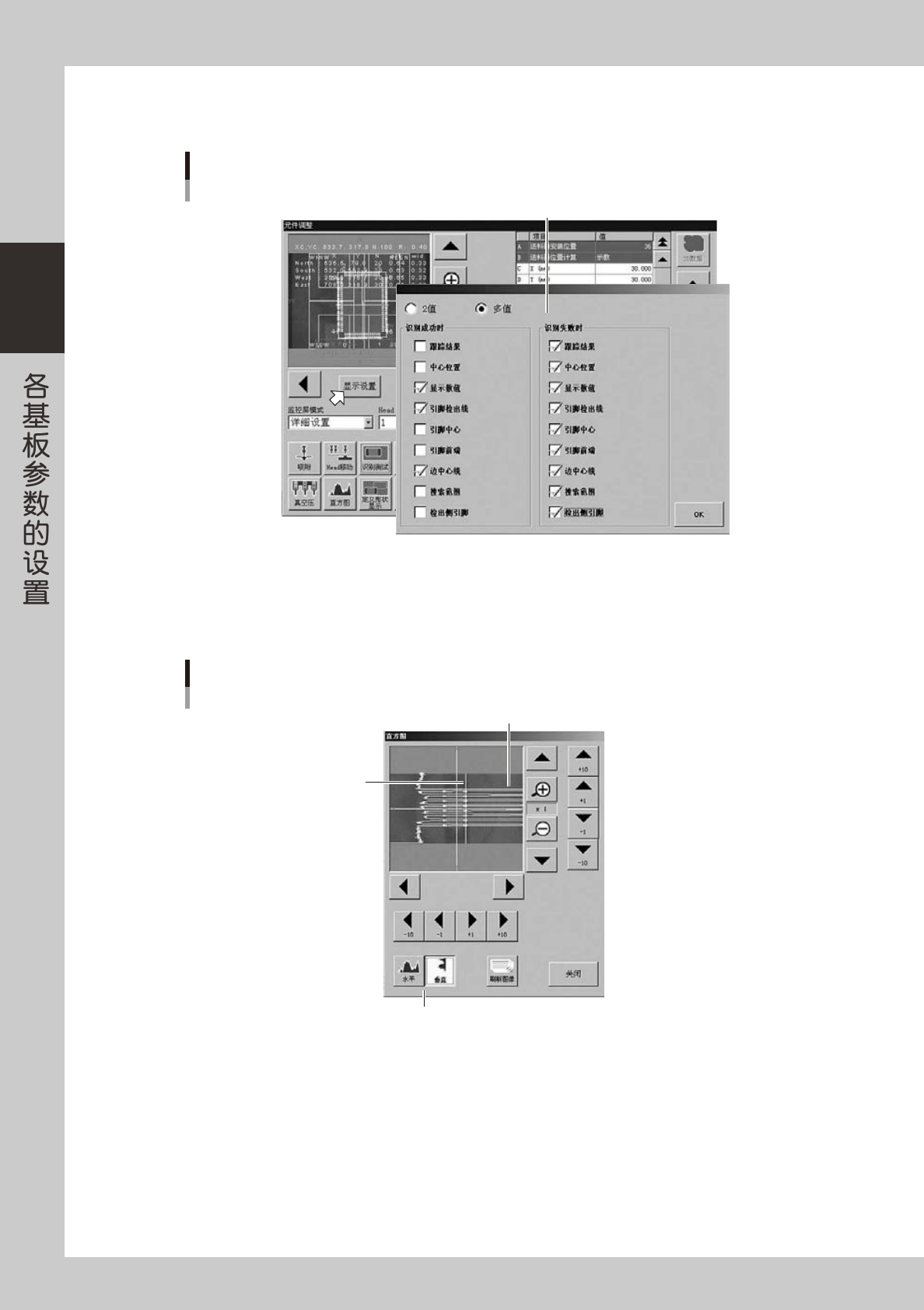

· 详细设置
按［显示设置］按钮，显示对话框，选择需要显示的内容。可以分别选择识别成功时与识别错误时的显示内容。
监控屏模式「详细设置」
选中需要显示的内容前的选择框
26260-P2-00
■确认检出引脚所需要的亮度差（直方图）
可确认引脚部分比背景亮多少。按［水平］或［垂直］按钮后，除十字光标外会另外显示红色光标，使用方向键将其移至
引脚之上。引脚的亮度差通过蓝色线显示，由此可以确认对比状态。
直方图
垂直显示
显示引脚的亮度差(蓝线)
将光标(红线)移至
引脚之上
按［水平］或［垂直］按钮
26261-P2-00
2-41
2
9
丢弃元件。
按 [ 丢弃 ] 按钮，机器会将吸附着的元件在丢弃位置丢弃。如果不要自动执行丢弃作业，则按下列步骤
取出元件。
e
1. 按紧急停机按钮后，用手取出元件。
2. 按 [ 丢弃 ] 按钮，停止贴装头的负压。
0
退出。
按 [OK] 键，退出元件调整作业。
