操作手册Ⅱ 5-8 1) 请检查传送带有无明显的磨损、破损、松弛。 2) 有磨损、破损等时，请更换新的传送带。 1)把安装在 A 部 位长孔中的“传送滑轮(前后 2 处)”松开，放松传送带的张力。 2)请从传送滑轮上拆下传送带，进行更换。 2 00 m m 2 01 m m 搬 送 ベ ル ト 3) 请调整传送带的张力。 ① 在传送带处于松弛状态时(在传送带上没有张力的状态)， 用 “油性笔” 在…
操作手册Ⅱ
5-7

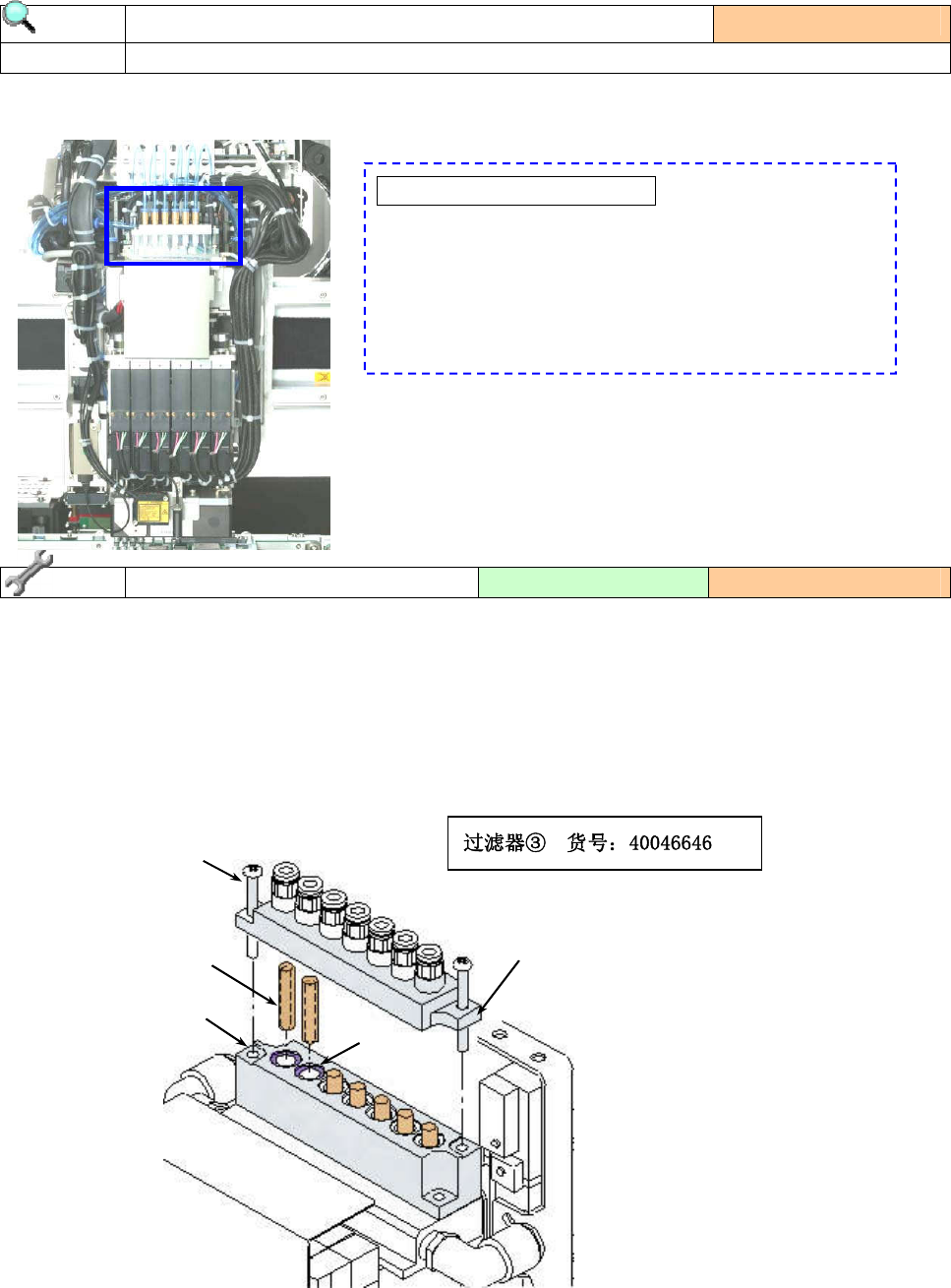

1) 请目检确认贴片头单元正面部过滤器箱内的空气过滤
器没有脏污。
✎
检查过滤器脏污的方法
✎
在主画面上选择「维护」→「机器自动校准」，再执行
「设置组」→「真空校准」。（参见「11-2-5 真空校准」）
执行结果若有问题，会显示提示，敦促更换。
2)有脏污时，请更换新过滤器。
1)
把过滤器箱的「固定螺丝②」拧松，取下「过滤器箱 U①」。
2)
检查「过滤器③」有无脏污。
3)
若有脏污，请把「过滤器箱 L④」中的「过滤器③」更换下来。
4)
把「过滤器③」插入「过滤器箱 L④」，差到底，用「固定螺丝②」固定好。
此时，请确认
「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
检查项目
5-2-5空气过滤器（LNC60、IC头共通）
实施频度：每月
检查内容 检查空气过滤器脏污
更换 更换新的空气过滤器 使用工具：六角扳手 更换标准：6 个月
③
④
②
⑤
①
操作手册Ⅱ
5-8
1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1)把安装在 A 部位长孔中的“传送滑轮(前后 2 处)”松开，放松传送带的张力。
2)请从传送滑轮上拆下传送带，进行更换。
200mm
201mm
搬送ベルト

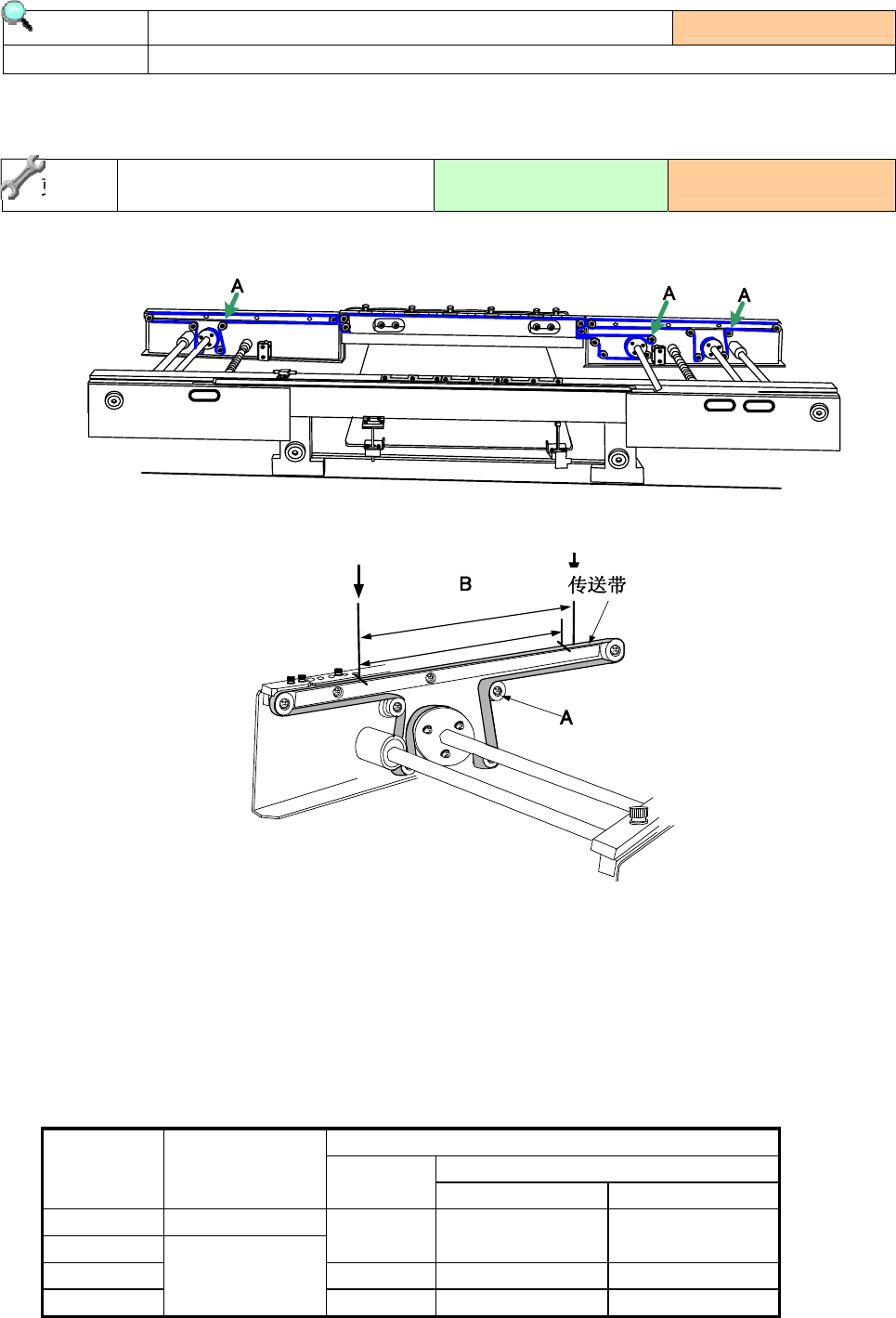

3) 请调整传送带的张力。
① 在传送带处于松弛状态时(在传送带上没有张力的状态)，用“油性笔”在传送带上平坦部分“B”
间距200mm处做2处标记。
② 按照与1)相反的步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距达到
201mm的位置时拧紧传送滑轮。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
〈传送带货号〉
IN、OUT 用
选项
基板尺寸 中心用
标准
传送延长 150mm 传送延长 250mm
M 40000864
L
40000863 40011058 40011065
L-Wide 40000790 － －
E
40001070
40001860 － －
检查项目
5-2-6传送带
实施频度：每周
检查内容 检查传送带的磨损、破损、松弛
更换 更换传送带
使用工具：
螺丝刀、扳钳
更换标准：1 年
操作手册Ⅱ
5-9
1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。

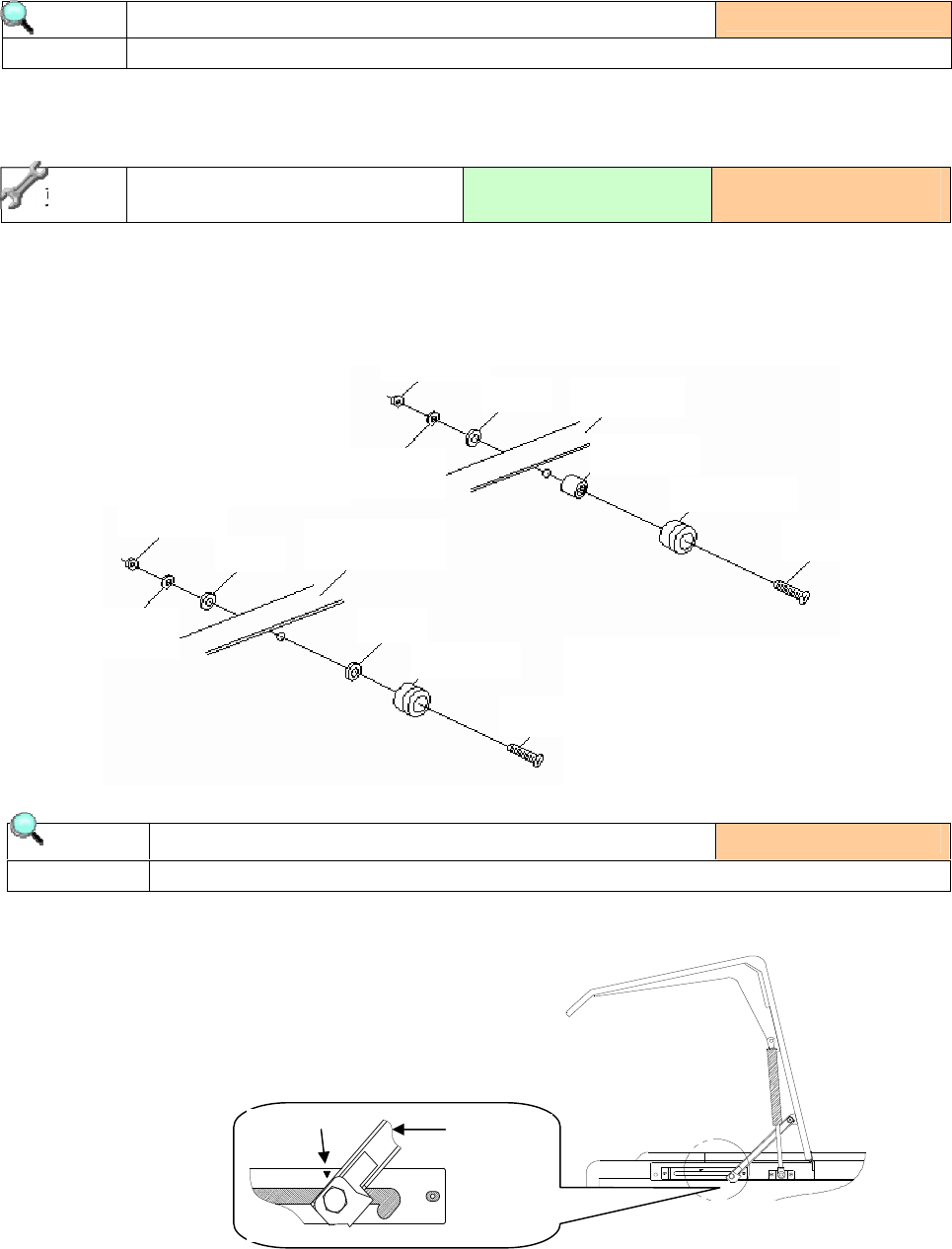

1) 传送滑轮安装在前后轨道板上。
请松开固定螺丝，更换传送滑轮。
2) 更换后，请调整传送带的张力。
检查项目
5-2-7传送滑轮
实施频度：每周
检查内容 检查传送滑轮的动作
更换 更换传送滑轮
使用工具：
螺丝刀、扳钳
更换标准：
旋转不良时
检查项目
5-2-8气弹簧
实施频度：每周
检查内容 检查气弹簧的状态
レールプレート
プーリスペーサ
搬 送 プ ー
取付ねじ
平座金
六角ナット
ば ね 座
レールプレート
平座金
搬送プーリ
取付ねじ
平座金
六角ナット
ば ね 座
轨道板
垫片
弹簧垫圈
六角螺母
滑轮隔离圈
传送滑轮
六角螺母
垫片
轨道板
垫片
传送滑轮
固定螺丝
固定螺丝
弹簧垫圈
安全盖
安全盖不能保持一定角度时，请更换气弹
簧。
更换气弹簧，是在盖子转轴导轨的▼标记
被盖子转轴遮住的位置不能把盖子支撑
住时进行更换。
气弹簧
▼标记 盖子转轴
