NPM-W X/WXS EJM9DC-MB-03E-0 0 各单元定期检查部位 4 ＜贴装头＞ ( 选购件 ) 3-6 -7 工程师手册 3-6 前侧 ・ 后侧 ■贴装头 ■吸嘴交换器
NPM-WX/WXS EJM9DC-MB-03E-00
3-6-6
主控制器 / 电源单元1(通用)
过滤器
NPM-WX/WXS EJM9DC-MB-03E-00
各单元定期检查部位 4
＜贴装头＞
(选购件)
3-6-7
工程师手册
3-6
前侧・后侧
■贴装头
■吸嘴交换器
NPM-WX/WXS EJM9DC-MB-03E-00
3-6-8

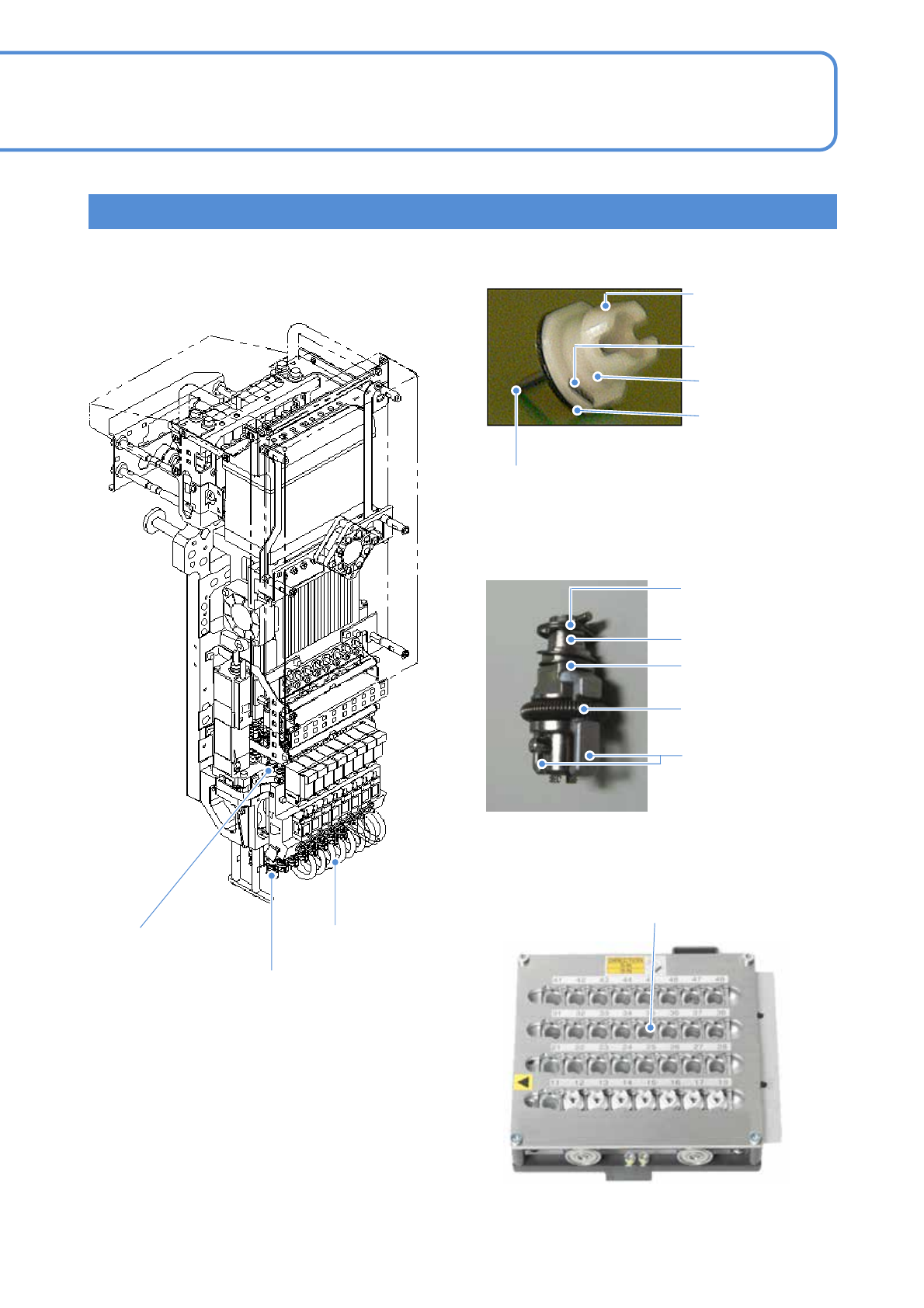

轻量16吸嘴贴装头V2
■轻量16吸嘴贴装头V2 ■吸嘴
吸嘴反射板
吸嘴凸缘上面
(2D代码部)
吸嘴锥形面
吸嘴内部
■吸嘴座
吸嘴尖端部
内外周
吸嘴缓冲用弹簧
夹具夹扣
夹具夹扣压紧用弹簧
吸嘴座滑动面
■吸嘴交换器
真空空气路径Θ轴皮带
拼接滑动面
吸嘴反射板接触面
(管子)
