NPM-W X/WXS EJM9DC-MB-03E-0 0 3-6 -9 各单元定期检查部位 5 ＜贴装头＞ ( 选购件 ) 工程师手册 3-6 轻量 8 吸嘴贴装头 ノズル先端部 ■轻量 8 吸嘴贴装头 ■吸嘴 ■吸嘴座 吸嘴尖端部 吸嘴反射板 吸嘴凸缘上面 (2D 代码部 ) 吸嘴锥形面 吸嘴内部 内外周 吸嘴缓冲用弹簧 夹具夹扣 夹具夹扣压紧用弹簧 吸嘴座滑动面 ■吸嘴交换器 ( 管子 ) Θ 轴皮带 拼接滑动面 吸嘴反射板接触面…
NPM-WX/WXS EJM9DC-MB-03E-00
3-6-8
轻量16吸嘴贴装头V2
■轻量16吸嘴贴装头V2 ■吸嘴
吸嘴反射板
吸嘴凸缘上面
(2D代码部)
吸嘴锥形面
吸嘴内部
■吸嘴座
吸嘴尖端部
内外周
吸嘴缓冲用弹簧
夹具夹扣
夹具夹扣压紧用弹簧
吸嘴座滑动面
■吸嘴交换器
真空空气路径Θ轴皮带
拼接滑动面
吸嘴反射板接触面
(管子)
NPM-WX/WXS EJM9DC-MB-03E-00
3-6-9
各单元定期检查部位 5
＜贴装头＞
(选购件)
工程师手册
3-6

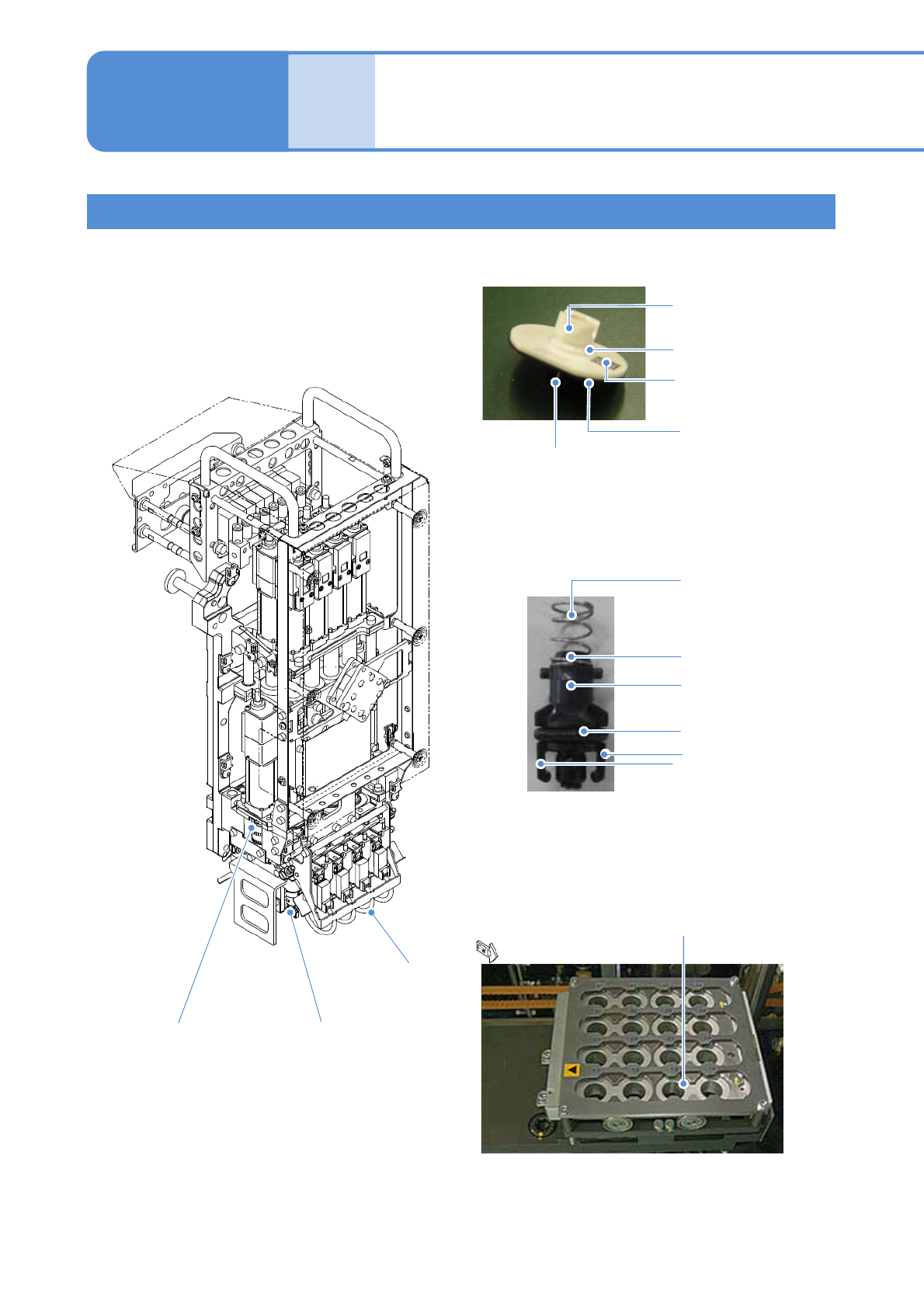

轻量8吸嘴贴装头
ノズル先端部
■轻量8吸嘴贴装头 ■吸嘴
■吸嘴座
吸嘴尖端部
吸嘴反射板
吸嘴凸缘上面
(2D代码部)
吸嘴锥形面
吸嘴内部
内外周
吸嘴缓冲用弹簧
夹具夹扣
夹具夹扣压紧用弹簧
吸嘴座滑动面
■吸嘴交换器
(管子)
Θ轴皮带
拼接滑动面
吸嘴反射板接触面
真空空气路径
NPM-WX/WXS EJM9DC-MB-03E-00
3-6-10

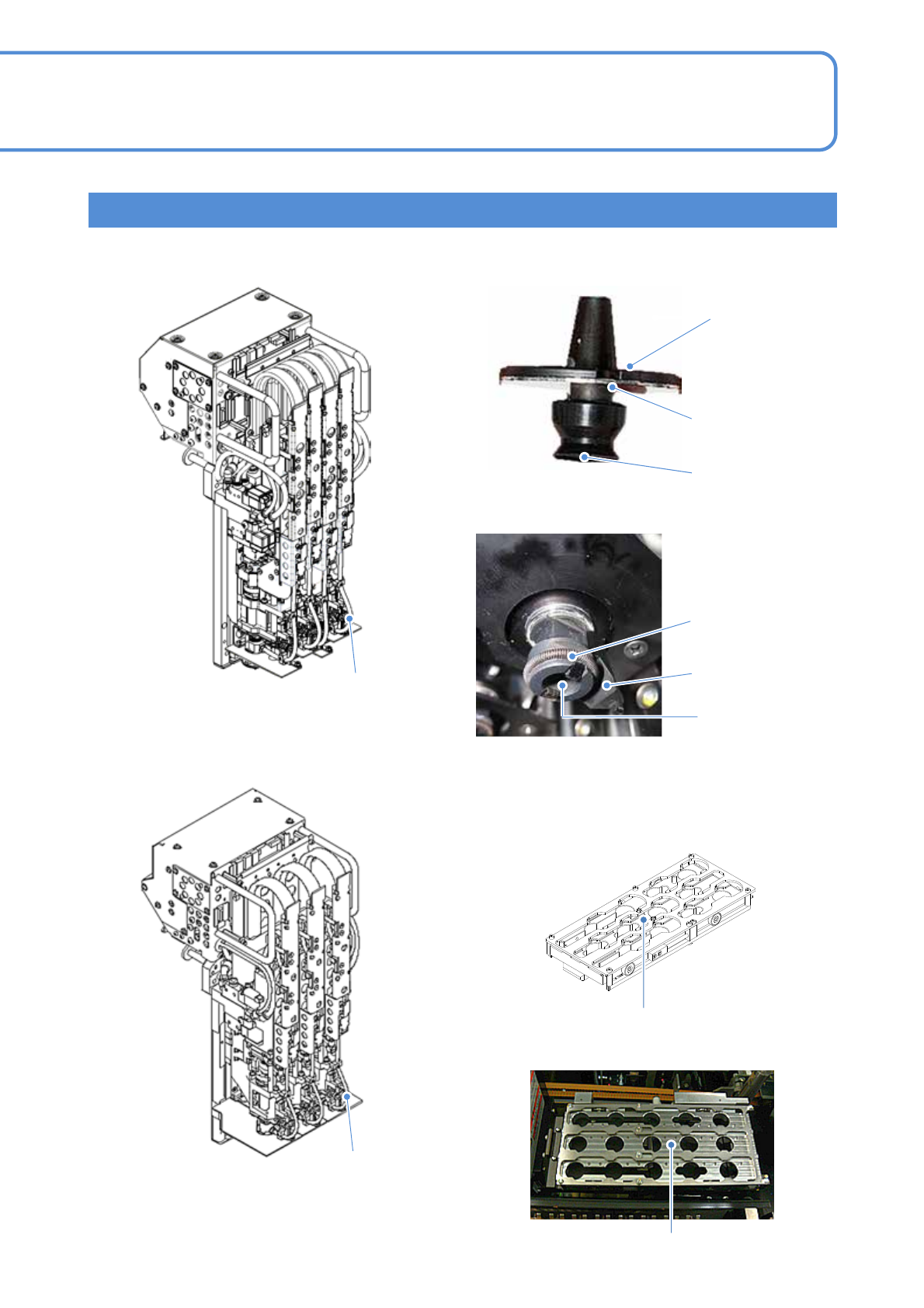

4吸嘴贴装头/3吸嘴贴装头V2
■4吸嘴贴装头
■吸嘴交换器
吸嘴反射板接触面
■3吸嘴贴装头V2
■3吸嘴头V2所用的吸嘴交换器
吸嘴反射板接触面
■吸嘴
真空空气路径
(管子)
真空空气路径
(管子)
■吸嘴座
吸嘴反射板
吸嘴凸缘面
(有2D代码)
吸嘴尖端部
夹具夹扣
夹具夹扣压紧用弹簧
锥形面
■4吸嘴头所用的吸嘴交换器
