EJM9DC-MB-04E-0 0 NPM-W X/WXS 4-3 -4 12 10 11 Y 轴线性导轨 ( 左侧 ) 附着的润滑脂 Y 轴线性导轨 ( 右侧 ) 擦去溢出的润滑脂 ●擦去从 X 轴、 Y 轴的线性导轨溢出的润滑脂和轨 道滑动面以外附着的润滑脂。 溢出的润滑脂 ●从对面侧的贴装头以目视确认线性 导轨的轨道部的安装孔，如果有 润滑脂积存，请擦拭干净。 线性导轨 轨道部的安装孔 溢出的润滑脂 积存的润滑脂 X 轴线性导轨 …
EJM9DC-MB-04E-00NPM-WX/WXS
4-3-3
XY轴线性导轨的润滑脂
添加 2
工程师手册
4-3
( , )
8
9
d
c
d
c
a
b
(a)
(b)
Table 1
Table 2
●润滑脂注入口位置
(Table1～2)
润滑脂注入口
c
润滑脂注入口
b
a
d

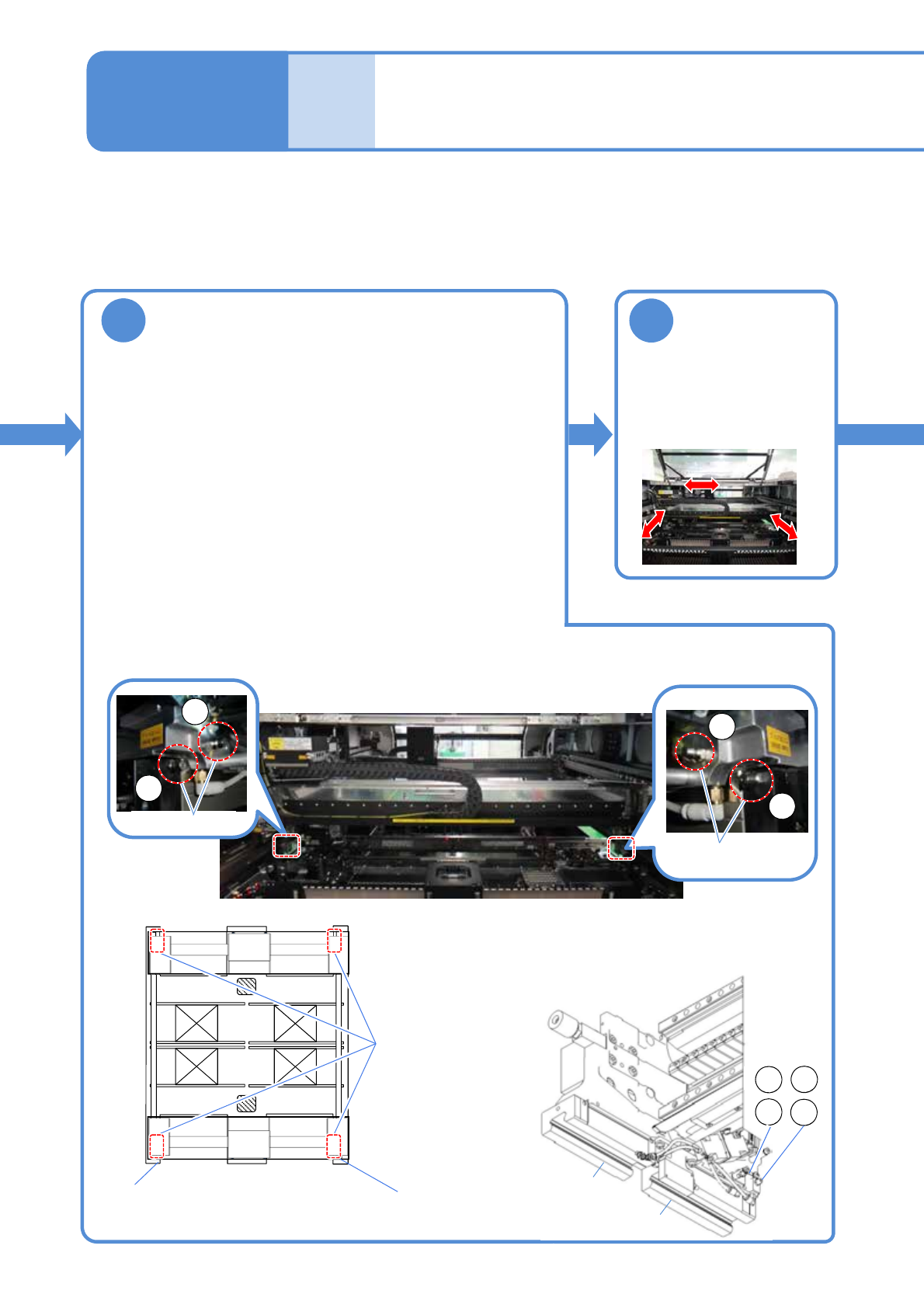

对Y轴线性导轨添加润滑脂
●使用润滑脂: LCG100
●将Y轴移动到能看到Y轴的润滑脂注入口的位置
●请按照以下步骤对主侧 a, b 和从侧 c, d 的4处润滑脂注入口
加润滑脂。
①将润滑脂油枪的喷嘴插入润滑脂注入口。
②压出1/2。(约0.45 cm
3
)
③加油后要将润滑脂注入口部附着的润滑脂擦去。
※ 为了尽量均匀地供给润滑脂，请一边移动可动部一边加润滑
脂。
主 (左) 侧
导轨处
从 (右) 侧
导轨处
移动X轴、Y轴
●执行数次使X轴移动整个行
程、使Y轴移动300 mm以
上的动作，以便润滑脂涂
抹到整个线性导轨上。
主侧
从侧
EJM9DC-MB-04E-00NPM-WX/WXS
4-3-4
12
10
11

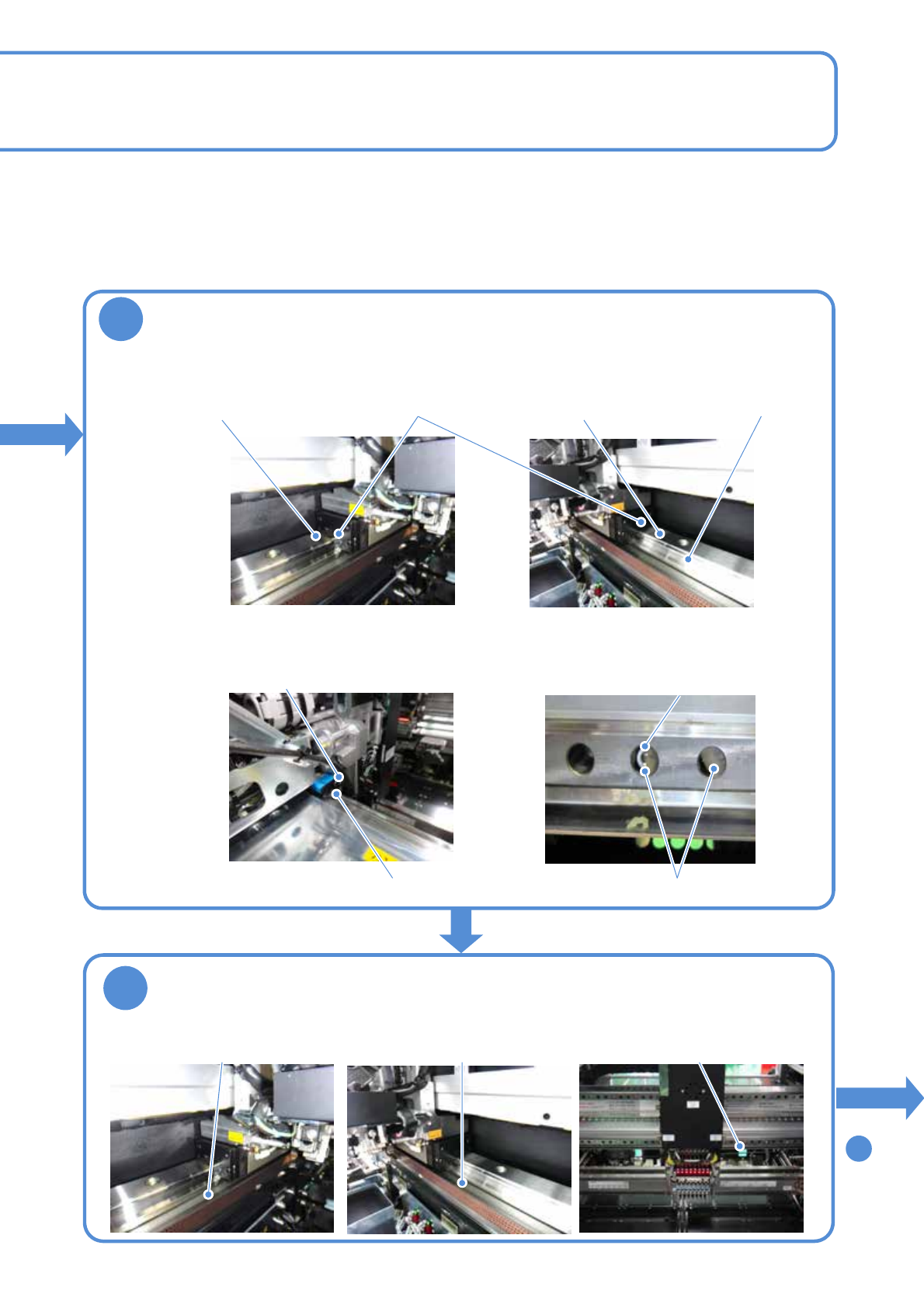

Y轴线性导轨 (左侧)
附着的润滑脂
Y轴线性导轨 (右侧)
擦去溢出的润滑脂
●擦去从X轴、Y轴的线性导轨溢出的润滑脂和轨道滑动面以外附着的润滑脂。
溢出的润滑脂
●从对面侧的贴装头以目视确认线性导轨的轨道部的安装孔，如果有润滑脂积存，请擦拭干净。
线性导轨
轨道部的安装孔
溢出的润滑脂
积存的润滑脂
X轴线性导轨
顺序
检查润滑脂盘
●如果有润滑脂积存时，请擦拭干净。
Y轴下面的润滑脂盘 (左侧)
Y轴下面的润滑脂盘 (右侧)
X轴下面的润滑脂盘
EJM9DC-MB-04E-00NPM-WX/WXS
OFF SERVO ON
4-3-5
XY轴线性导轨的润滑脂
添加 3
工程师手册
4-3
12
13
14
21
22
24
25
23

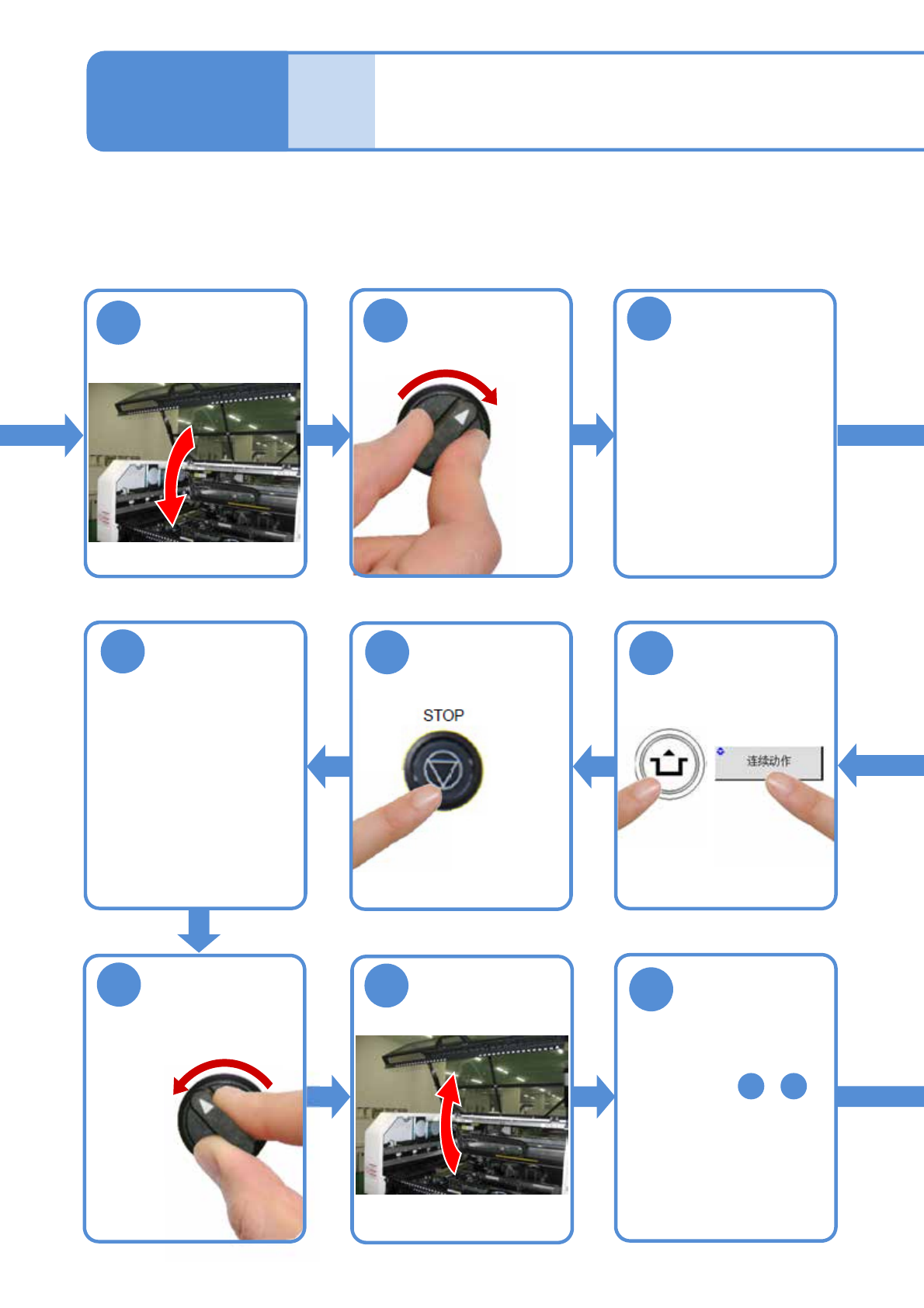

卸下托盘供料器或
者交换台车
26
10 11
OFF SERVO ON
使设备动作5分钟
擦去连续动作老化
时溢出的润滑脂
●请参考步骤 、 。
●请确认线性导轨端部以及
润滑脂注入口处是否有液
化状的润滑脂，请定期将
其擦去。
安装托盘供料器或
者交换台车
●托盘供料器时
(→P.11-8)
●交换台车时
(→P.2-4)
●托盘供料器时
(→P.11-8)
●交换台车时
(→P.2-4)
