EJM9DC-MB-04E-0 0 NPM-W X/WXS 4-10 -6
EJM9DC-MB-04E-00NPM-WX/WXS
OFF SERVO ON
传送带L、传送带R

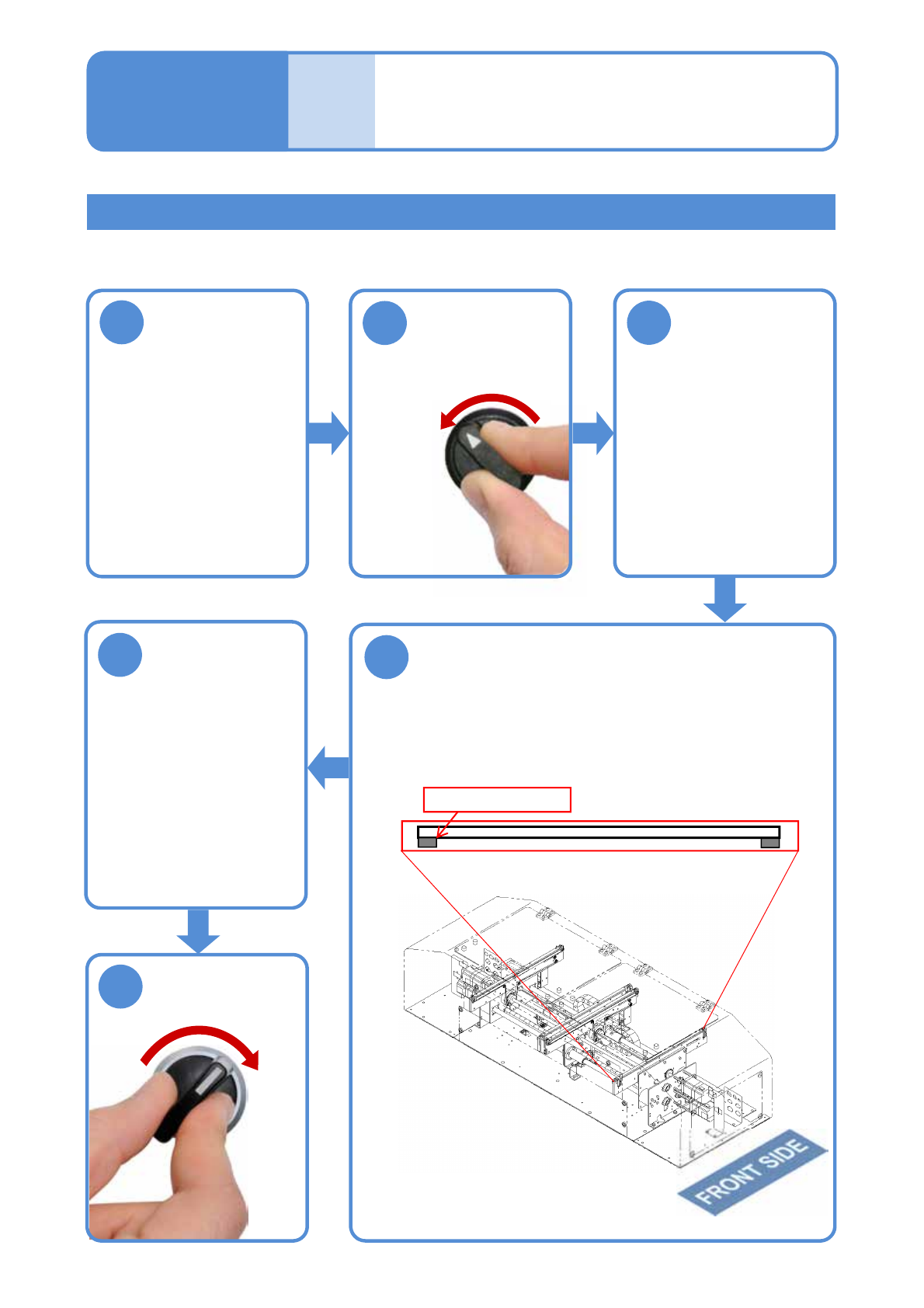

基板检测传感器的清扫 3
4-10-5
工程师手册
4-10
3
2
1
使传送带宽度为
150 mm
6
5
SERVO
ON
4
基板检测传感器
使用工具: 棉棒 所需时间:2 分钟
●步骤②和⑥的伺服开关请操作离清扫的传送带的L、R中近的伺服开关。
(→『操作手册』P.3-3-4)
●为了更有利于操作
打开传送带的
上面盖
关闭传送带的
上面盖
清扫基板检测传感器部
●使用棉棒。
●基板检测传感器
轨道1、2的投光侧、受光侧各有2个
EJM9DC-MB-04E-00NPM-WX/WXS
4-10-6
EJM9DC-MB-04E-00NPM-WX/WXS
4-11-1
1
2
A
7
ACTIVATION
8
工程师手册
4-11

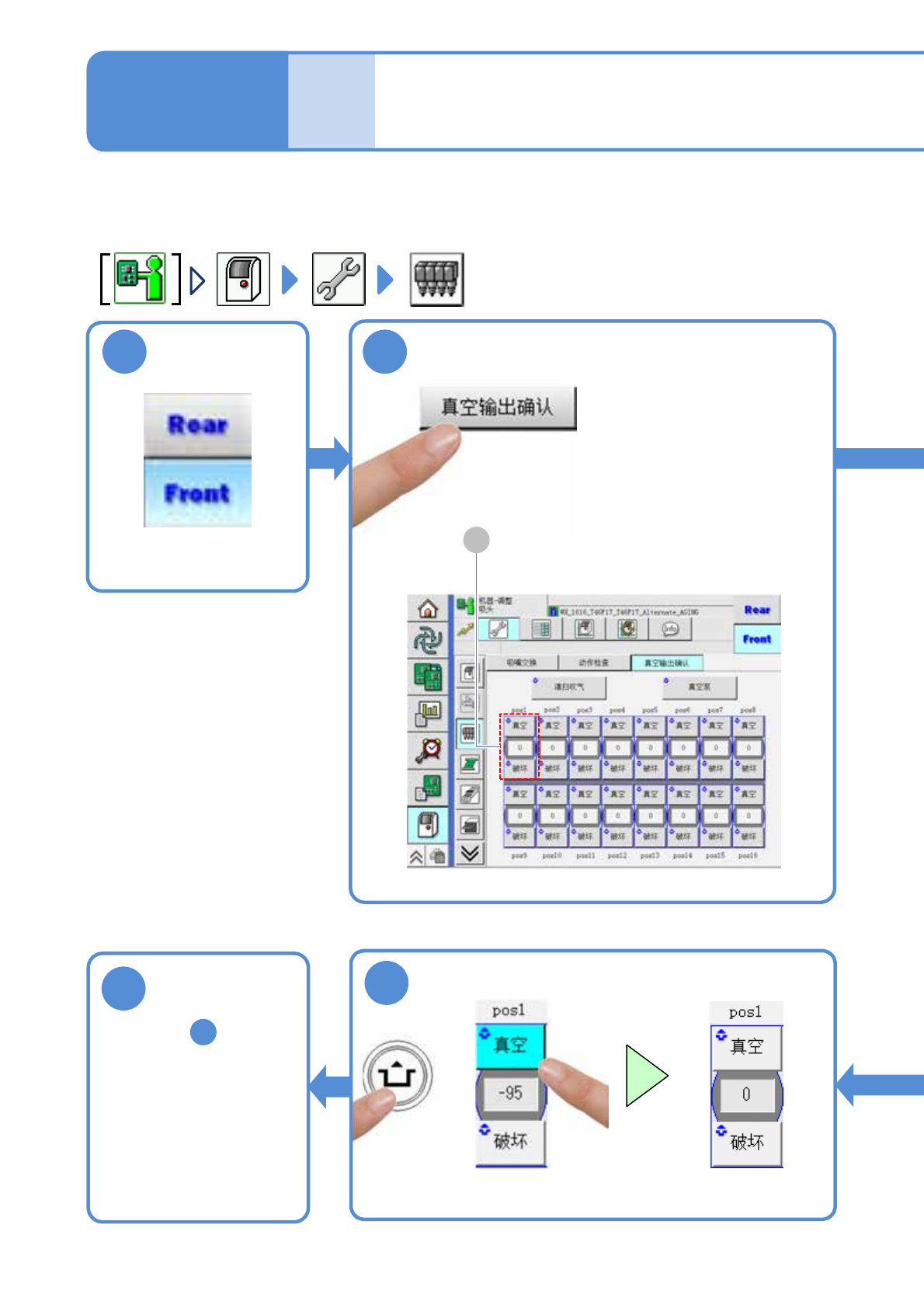

真空空气路径的检查
(贴装头: 选购件)
对轻量16吸嘴贴装头V2的真空空气路径的检查方法进行说明。轻量8吸嘴贴装头的检查方法相同。
使用工具: 不要 所需时间: 2 分钟 (1个基台)
返回顺序
对各pos 进行同样操作
5
(从蓝色变成灰色，真空吸
引结束)
选择其中某一个
贴装头
●WXS因为贴装头是一个，
所以不会显示选择区域。
