EJM9DC-MB-04E-0 0 NPM-W X/WXS 4-13 -2
EJM9DC-MB-04E-00NPM-WX/WXS
1
2
4-13-1
工程师手册
4-13
元件排出传送带(选购件)
的清扫
对元件排出传送带的清扫方法进行说明。
使用工具: 棉纱布 所需时间: 2 分钟
元件排出传送带设置在从设备卸下的
交换台车或者供料器放置台
●也可从设备把设置有元件排出传送带的交换台车卸下。
●装卸元件排出传送带时，请注意勿碰撞尖端的辊子部。

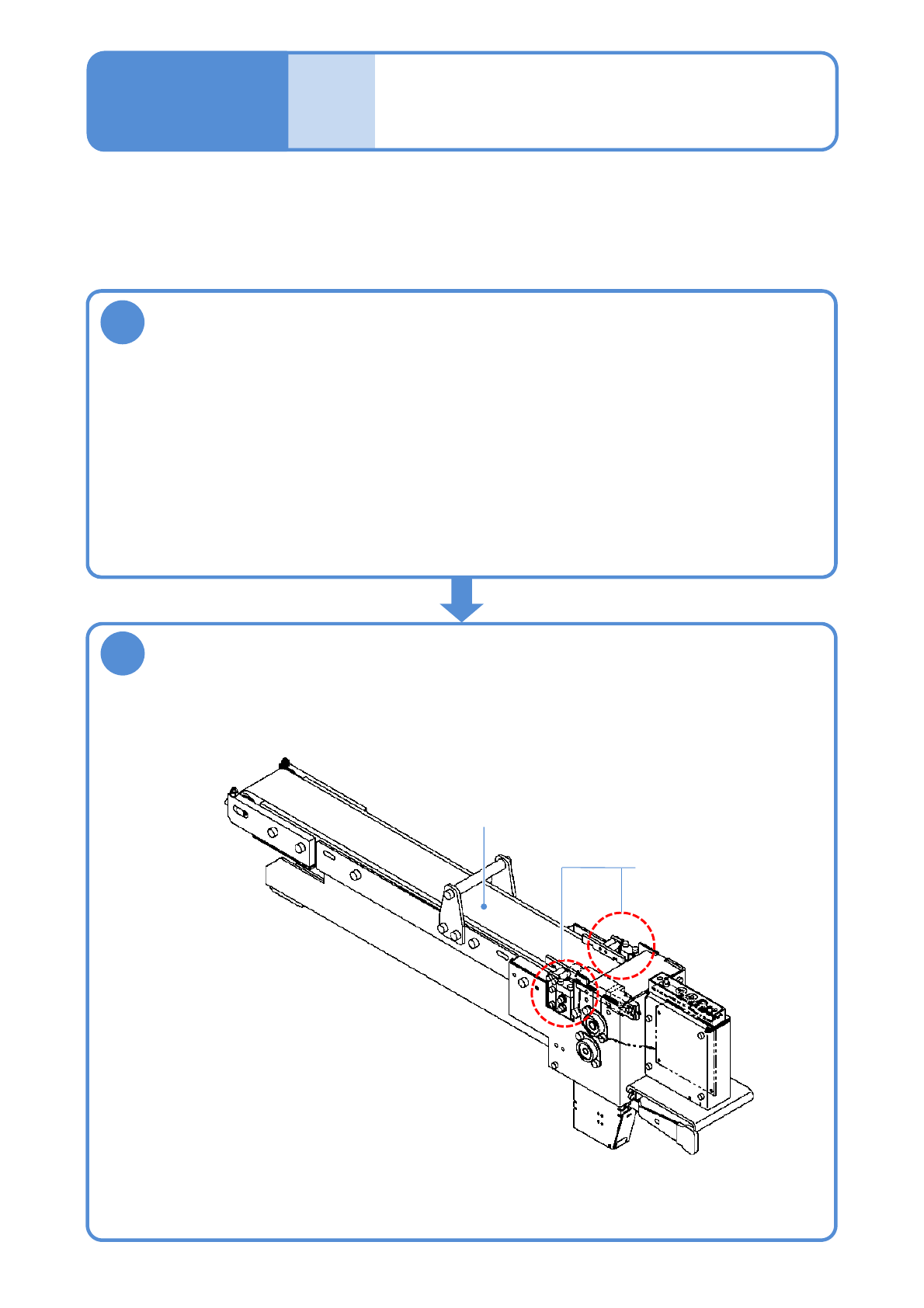

擦去传送皮带的表面、元件检测传感器周围的灰尘
●使用棉纱布。
传送皮带
元件检测传感器
EJM9DC-MB-04E-00NPM-WX/WXS
4-13-2
EJM9DC-MB-04E-00NPM-WX/WXS
4-14-1
工程师手册
4-14
对托盘供料器的润滑脂添加方法进行说明。
3
8
对上下轴的滚珠丝杠、升降机的线性导轨的润滑
脂注入口添加润滑脂
ACTIVATION
1 2
※ TBL1: 是指Front , TBL2: 是指Rear。
9
7
使用工具: 润滑脂 所需时间: 20分钟
托盘供料器(选购件)
的润滑脂添加 1
卸下交换台车
(→P.2-4)
在前后设置托盘供
料器时，请选择加
油的部位 (※)
安装供料器工作台
盖
(→P.2-5)
将供料器工作台盖
倒向内侧(→P.2-5)
滚珠丝杠
润滑脂注入口
●用润滑脂枪对各润滑脂注入口添加
润滑脂。
各压出2次 (约1.8 cm
3
)
●使用润滑脂: LCG100
(托盘供料器拉出部移动到维
护位置)
