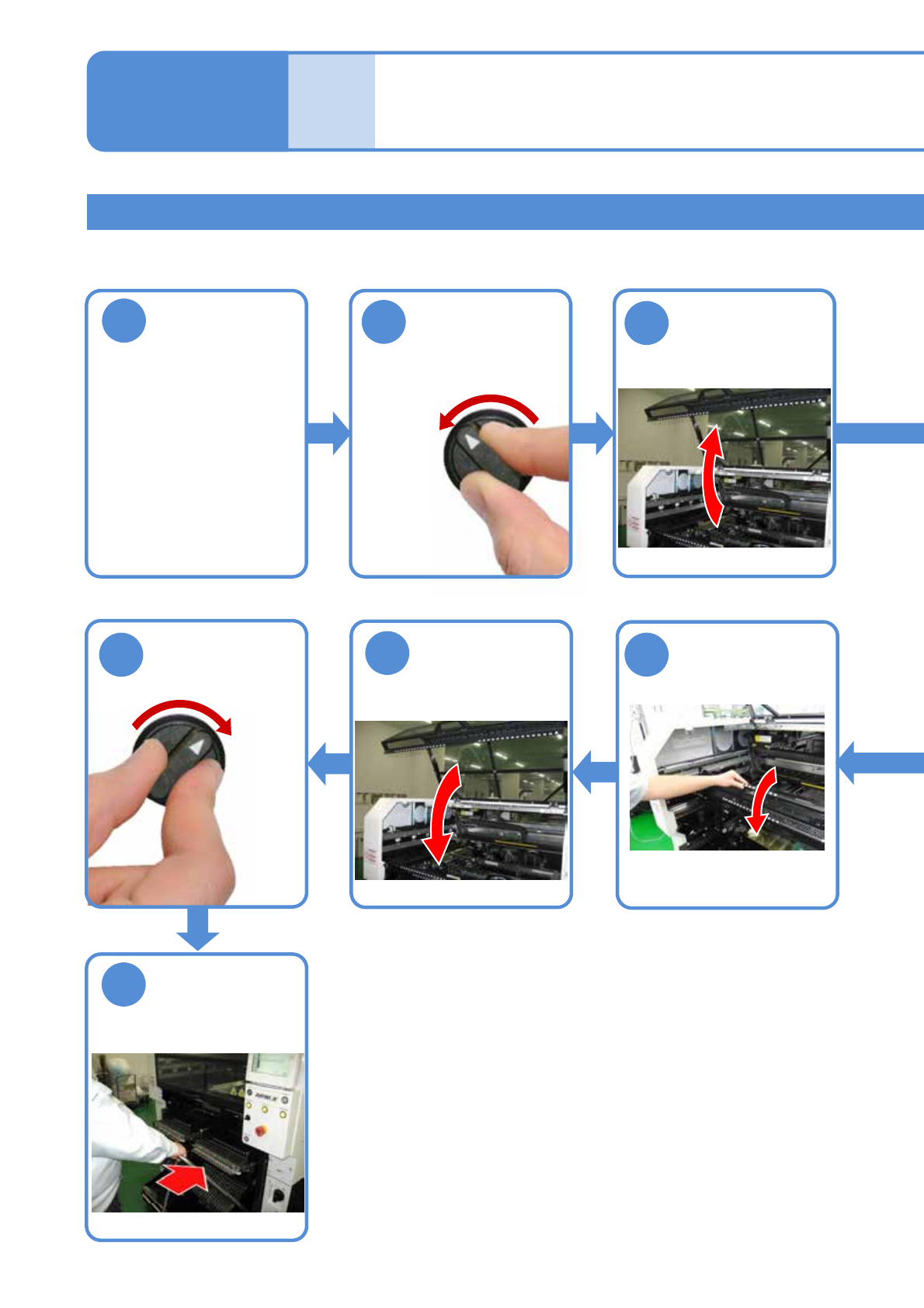

编带浮起检测传感器的清扫
工程师手册
4-21
2
9
7
1
卸下托盘供料器或
者交换台车
3
8
10
编带浮起检测传感器的清扫
安装托盘供料器或
者交换台车
(→P.2-4)
安装供料器工作台
盖
使用工具: 棉纱布
所需时间:5 分钟
●托盘供料器时
(→P.11-8)
●交换台车时
(→P.2-4)
EJM9DC-MB-04E-00NPM-WX/WXS
4-21-2
6
编带浮起检测传感器 (受光侧)
4
5
编带浮起检测传感器 (投光侧)
编带浮起检测传感器 (受光侧)※
编带浮起检测传感器 (投光侧)
对编带浮起检测传感器部进行清扫
●请使用棉纱布。
将供料器工作台盖
倒向内侧。
把X轴往内推
●编带浮起检测传感器 (合计 16个)
前侧、后侧都是在投光侧、受光侧各有4个
(※ 托盘×17联交換台车规格时要各追加1个)
※(选购件) 托盘×17联台车交換规格时
EJM9DC-MB-04E-00NPM-WX/WXS
废屑箱的清扫
(托盘供料器:选购件)
使用工具:不要 所需时间:1 分钟
●请清扫单式托盘供料器(选购件) 的废屑箱。
●生产过程中在废屑箱装满之前请清扫废屑箱。
4-22
对废屑箱的清扫进行说明。
工程师手册
4-22
拉出废屑箱
废弃废屑
把废屑箱放回原处
2
1
3
■托盘供料器:
■托盘供料器:
●前后摇动废屑箱数次，废屑
平整，这样就容易拉出来。
废屑箱
