EJM9DC-MB-04E-0 0 NPM-W X/WXS 废屑箱的清扫 ( 托盘供料器 : 选购件 ) 使用工具 : 不要 所需时间 :1 分钟 ●请清扫单式托盘供料器 ( 选购件 ) 的废屑 箱。 ●生产过程中在废屑箱装满之前请清 扫废屑箱。 4-22 对废屑箱的清扫进行说明。 工程师手册 4-22 拉出废屑箱 废弃废屑 把废屑箱放回原处 2 1 3 ■托盘供料器: ■托盘供料器: ●前后摇动废屑箱数次，废屑 平整，这样就容易拉出来…
EJM9DC-MB-04E-00NPM-WX/WXS
4-21-2
6
编带浮起检测传感器 (受光侧)
4
5
编带浮起检测传感器 (投光侧)
编带浮起检测传感器 (受光侧)※
编带浮起检测传感器 (投光侧)

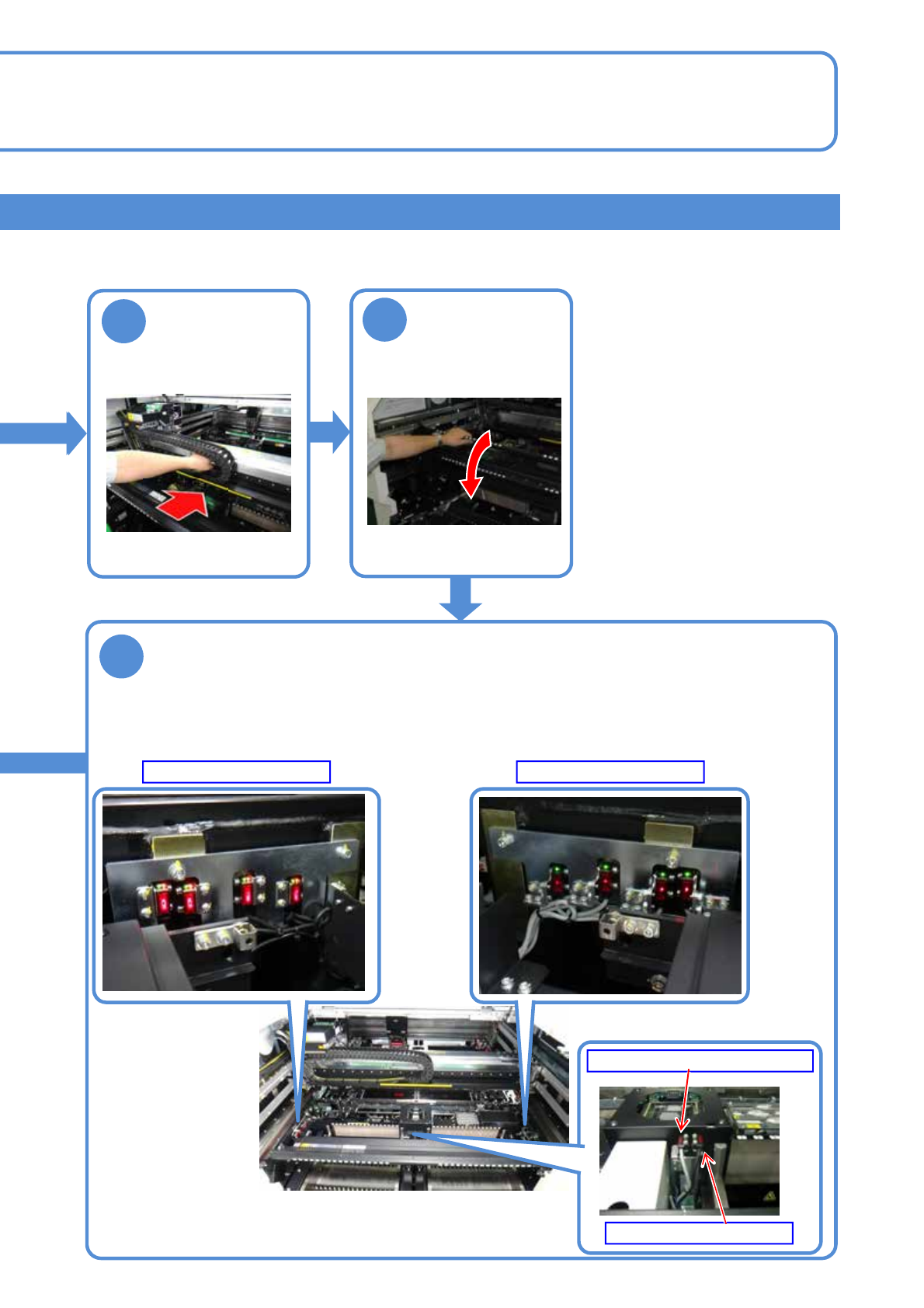

对编带浮起检测传感器部进行清扫
●请使用棉纱布。
将供料器工作台盖
倒向内侧。
把X轴往内推
●编带浮起检测传感器 (合计 16个)
前侧、后侧都是在投光侧、受光侧各有4个
(※ 托盘×17联交換台车规格时要各追加1个)
※(选购件) 托盘×17联台车交換规格时
EJM9DC-MB-04E-00NPM-WX/WXS

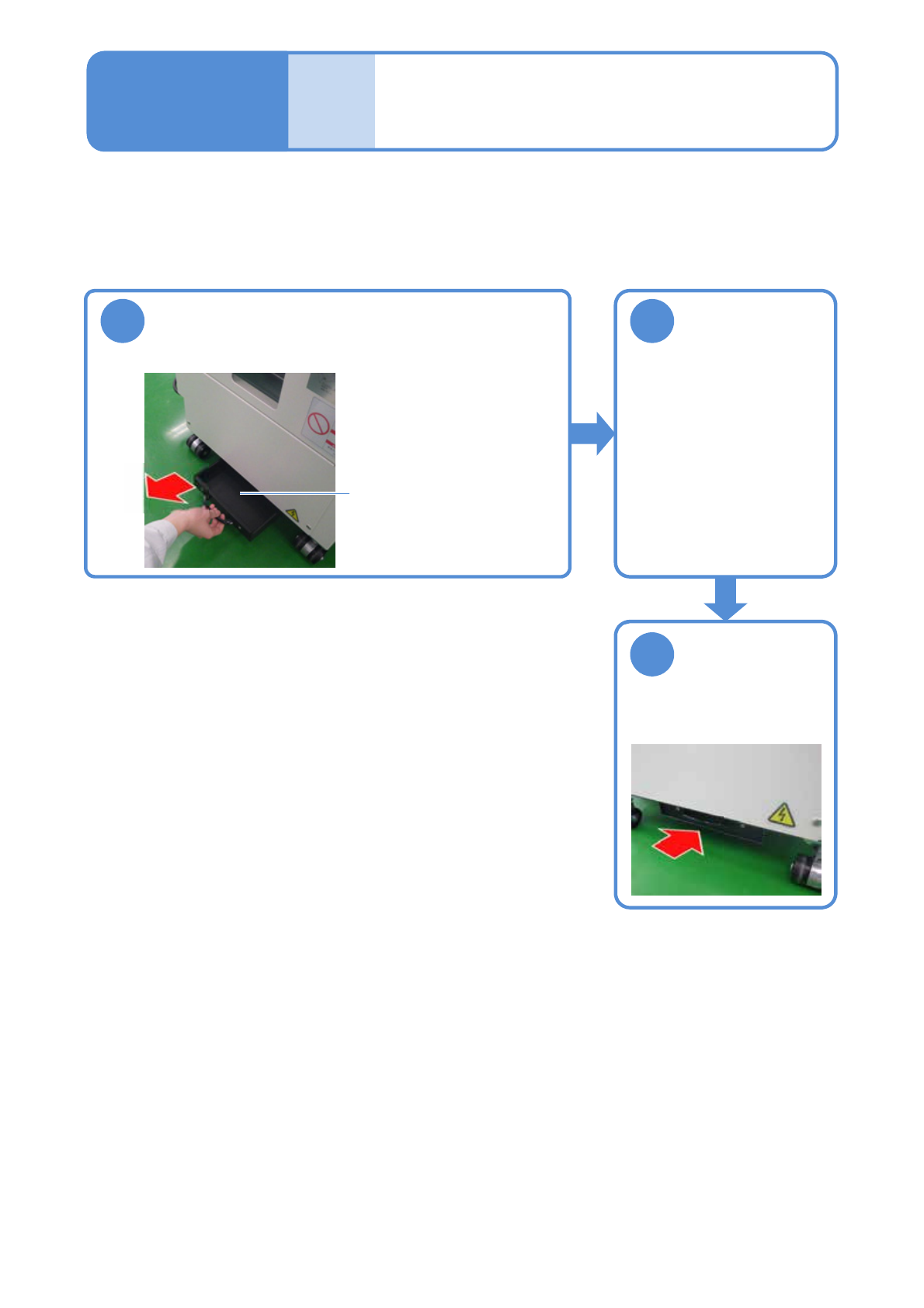

废屑箱的清扫
(托盘供料器:选购件)
使用工具:不要 所需时间:1 分钟
●请清扫单式托盘供料器(选购件) 的废屑箱。
●生产过程中在废屑箱装满之前请清扫废屑箱。
4-22
对废屑箱的清扫进行说明。
工程师手册
4-22
拉出废屑箱
废弃废屑
把废屑箱放回原处
2
1
3
■托盘供料器:
■托盘供料器:
●前后摇动废屑箱数次，废屑
平整，这样就容易拉出来。
废屑箱
5 定期检查
每1000小时保养
