NPM-W X/WXS EJM9DC-MB-08E-00 8-2 使用工具 : 不要 所需时间 : 5 分钟 ●电缆护链如果有磨损，在动作时声音会变大，是造 成配线、配管断线的原因。请每隔 18000 小时左右检查电 缆护链的侧面是否有开裂、外周侧、 内周侧的盖是否有脱落、是否有 异常磨损。 如有磨损请进行更换。 ●元件更换时，请与本公司联络。 ● 是 WXS 时仅仅是前侧。 工程师手册 8-2 电缆护链 的检查 (XY 单元 ) Y …
NPM-WX/WXS EJM9DC-MB-08E-00
8-1-2
4吸嘴贴装头、3吸嘴贴装头V2
1
6
5
1
2 3
4
A
A

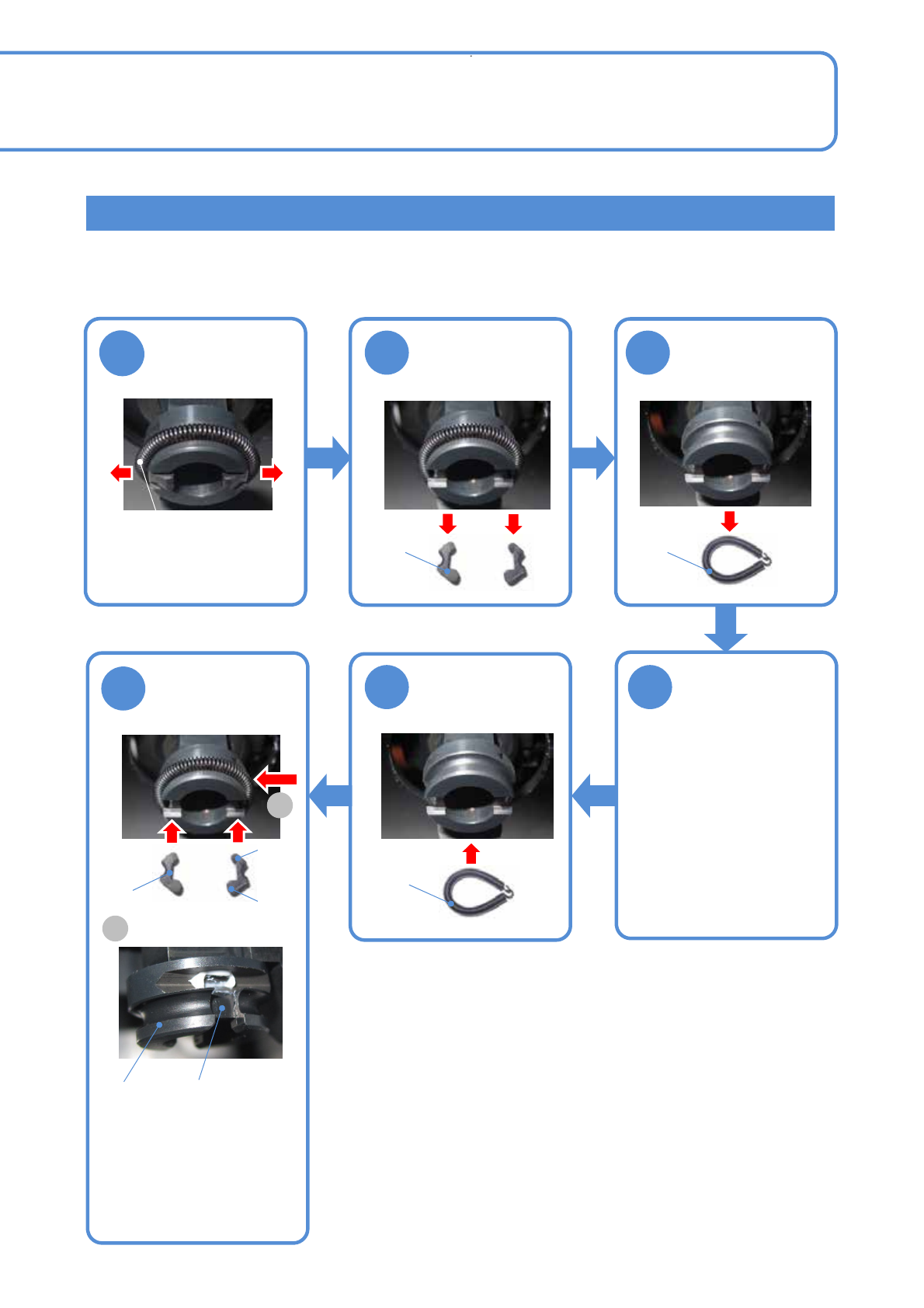

●在贴装头安装在设备内状态下进行作业时，请确认下述事项。
・请注意勿让零部件落下。
・请放置托盘，以便找到落下元件。
轻轻拔出夹具夹扣
压紧用弹簧
拔出夹具夹扣
夹具夹扣压紧用弹簧
夹具夹扣
卸下夹具夹扣压
紧用弹簧
弹簧
●请确认夹具夹扣确实扣在
吸嘴座的槽中了。
要注意夹具夹扣的大小
方向。
向视图
槽
夹具夹扣
吸嘴座
大
小
推入夹具夹扣
●清扫后请添加润滑脂。
(→P.4-4)
弹簧
安装夹具夹扣t压紧
用弹簧
■没有破损或者磨损时
确认零部件，如果
有破损或者磨损请
进行更换
使用工具: 不要 所需时间: 4吸嘴/3吸嘴头V2的1个头分别是20分钟/10分钟。
NPM-WX/WXS EJM9DC-MB-08E-00
8-2
使用工具: 不要 所需时间: 5分钟
●电缆护链如果有磨损，在动作时声音会变大，是造成配线、配管断线的原因。请每隔18000小时左右检查电
缆护链的侧面是否有开裂、外周侧、内周侧的盖是否有脱落、是否有异常磨损。
如有磨损请进行更换。
●元件更换时，请与本公司联络。
●是WXS时仅仅是前侧。
工程师手册
8-2
电缆护链的检查
(XY单元)
Y轴电缆护链 (前侧)
Y轴电缆护链 (后侧)
X轴电缆护链 (前侧)
X轴电缆护链 (后侧)
外周侧
内周侧
侧面
9 更换
