●按照 ~ 的顺序卸下螺栓 (4个)。
●安装面如果紧密贴合，右上的螺栓将无法完全拔出螺丝部分，请把贴装单元滑动到内侧，确认螺
栓的螺丝部是否完全拔出。
卸下贴装头的固定螺栓
贴装头右下部
贴装头右上部
贴装头左上部
贴装头左下部
9-1-4
EJM8DC-MB-09E-00NPM-WX/WXS
工程师手册
9-1
9-1-5
贴装头和吸嘴交换器的
更换 3

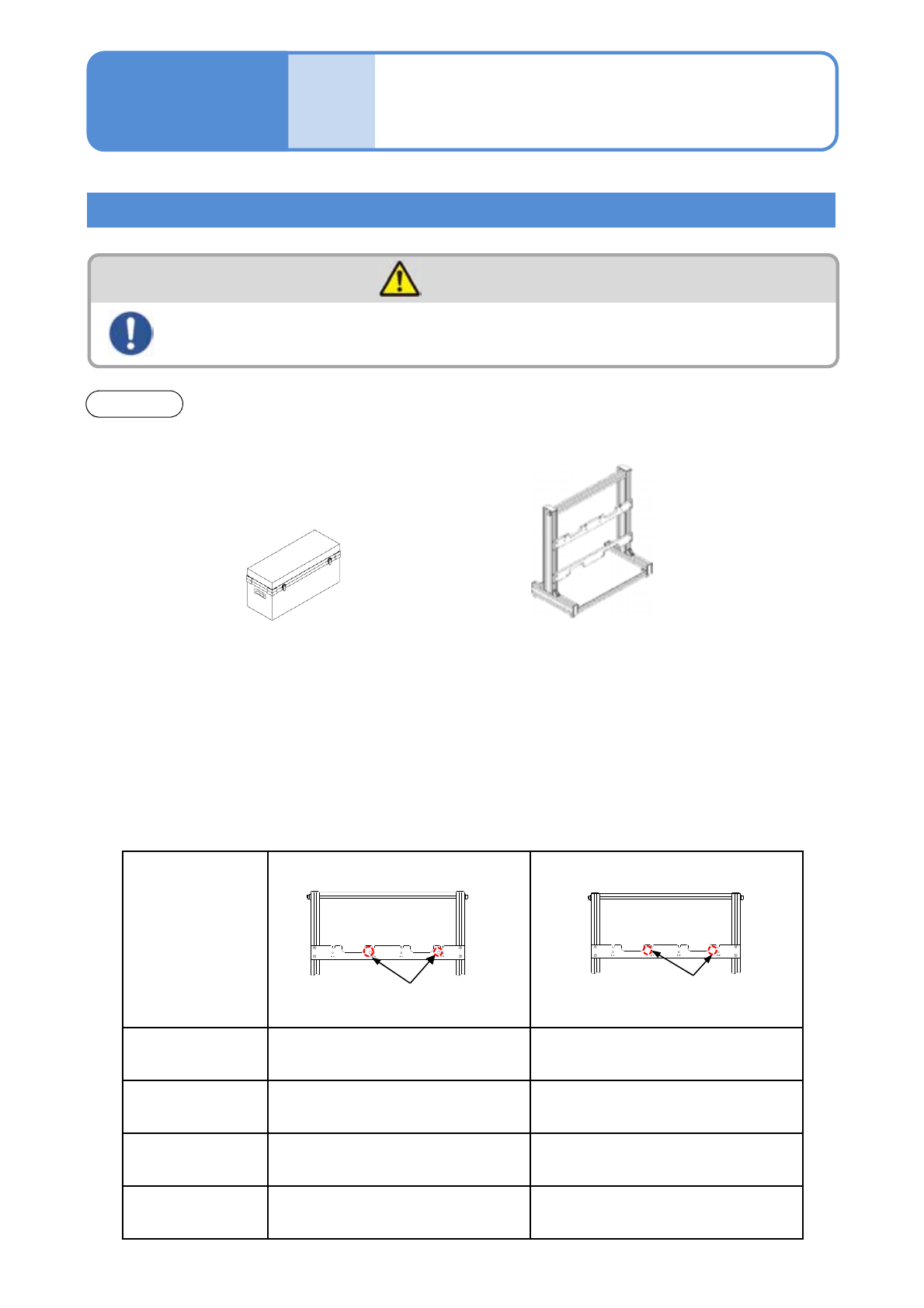

贴装头临时放置时的注意事项
注意
◆贴装头收纳箱
型号: MTKA009253AA
◆贴装头架
型号: N610124224AB
架子的外观
有10 mm孔ｘ2处无10 mm孔
轻量16吸嘴
贴装头V2
○ (可使用) ○ (可使用)
轻量8吸嘴
贴装头
○ (可使用) Ｘ (不可使用)
4吸嘴贴装头 ○ (可使用) Ｘ (不可使用)
3吸嘴贴装头V2 ○ (可使用) Ｘ (不可使用)
搬运贴装头时，请注意操作
(如果贴装头掉落，可能受伤或者腰痛)
注意
请客户准备可以暂时放置贴装头的更换作业台 (高度0.9 m ～1.2 m)。
卸下的贴装头请用贴装头架或贴装头收纳箱 (左下图) 保管。
对轻量8吸嘴头和4吸嘴头进行临时放置时，请务必使用贴装头架 (品号: 610124224AB)。
(品号在贴装头架的铭板上有记载)
贴装头架中，有的适用于轻量8吸嘴头，4吸嘴头和3吸嘴头V2有的不适用。
对实物进行判別时请参考下表。
有10 mm孔 (2处)
无孔
