N7201A706C00(1)NPM-WX engineer - 第261页
EJM8DC-MB-09E-0 0 NPM-W X/WXS 9-3-2 工程师手册 9-3-2 搬送皮带的配置方法 部件的 更换方法 轨道 1 轨道 2 可动轨道 固定轨道 FRONT SIDE 轨道 轨道 皮带的穿行路径 1 固定 可动 2 可动 固定 轨道 皮带的穿行路径 固定 可动 ■ 双式传送带规 格 ■ 单 式 传送带规格 FRONT SIDE 双式传送带规格 单 式 传送带规格 *1: 下表中的 ● 表示是张力轮 。 *2:…
EJM8DC-MB-09E-00NPM-WX/WXS
工程师手册
9-3-1
9-3-1-3
基板传送带的
传送皮带的更换 2
13
ON
14
15
部件的
更换方法
安装交换台车
(→ P.2-4)
12
安装供料器工作
台盖
●在每个轨道的规格下的传送皮带的配置，记载在下一页上。在进行皮带的更换作业时，请复制或剪
切必要的页面灵活使用。

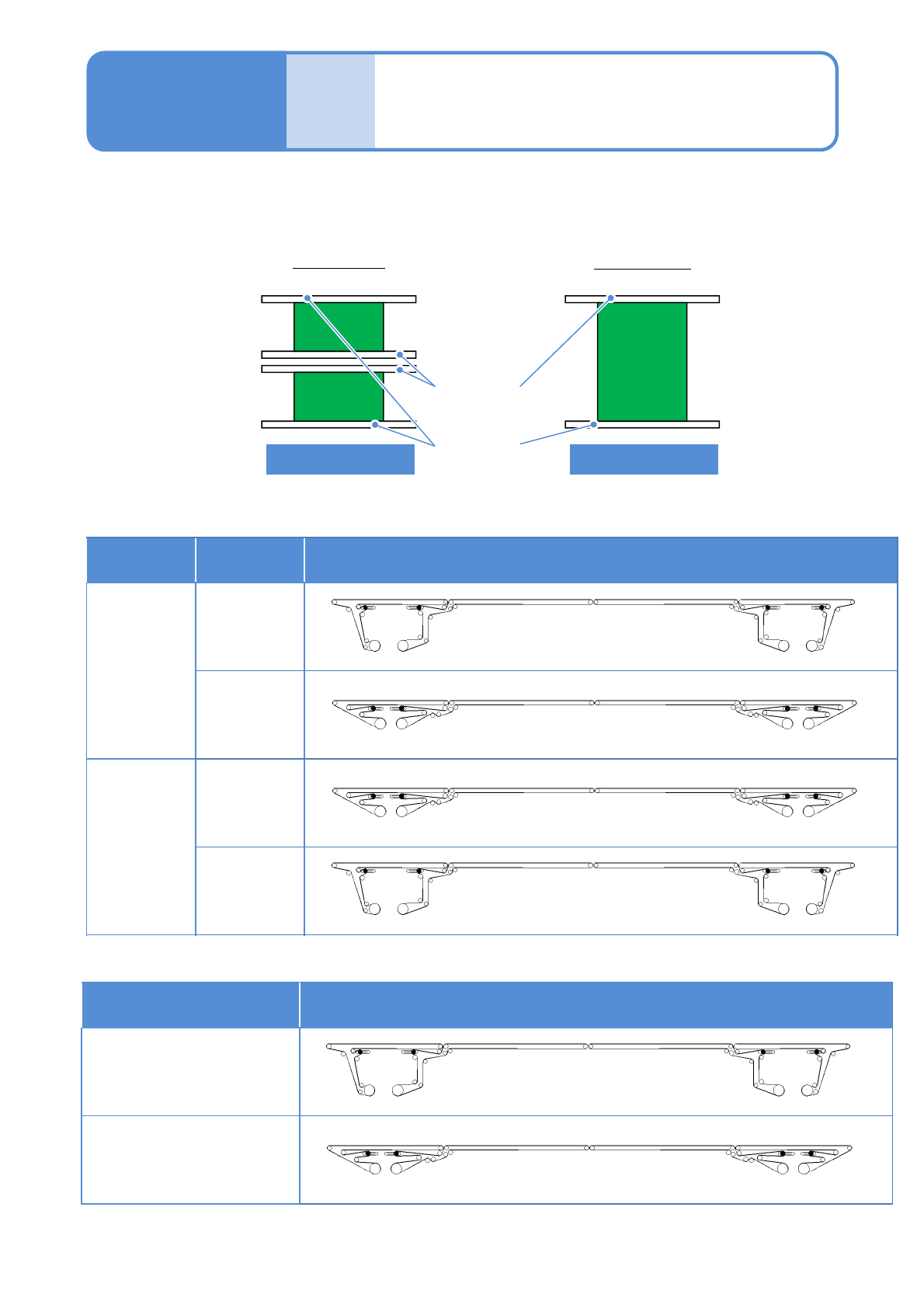

■关于传送皮带的配置
EJM8DC-MB-09E-00NPM-WX/WXS
9-3-2
工程师手册
9-3-2
搬送皮带的配置方法
部件的
更换方法
轨道1
轨道2
可动轨道
固定轨道
FRONT SIDE
轨道
轨道 皮带的穿行路径
1
固定
可动
2
可动
固定
轨道 皮带的穿行路径
固定
可动
■ 双式传送带规格
■ 单 式 传送带规格
FRONT SIDE
双式传送带规格
单 式 传送带规格
*1: 下表中的 ● 表示是张力轮。
*2: 请松缓(●)的张力轮后，进行皮带的更换的作业。
EJM8DC-MB-09E-00NPM-WX/WXS
9-3-3-1
工程师手册
9-3-3
1
2
3
OFF
4
5
6
7
●往外拔，将其卸下。
●废弃时，使用钳子等切断
后卸下。
部件的
更换方法
可动侧
固定侧
可动侧
固定侧
双式传送带规格
可动侧
固定侧
单 式 传送带规格
轨道1侧
轨道2侧
延长传送带(选购件)的
传送皮带的更换 1

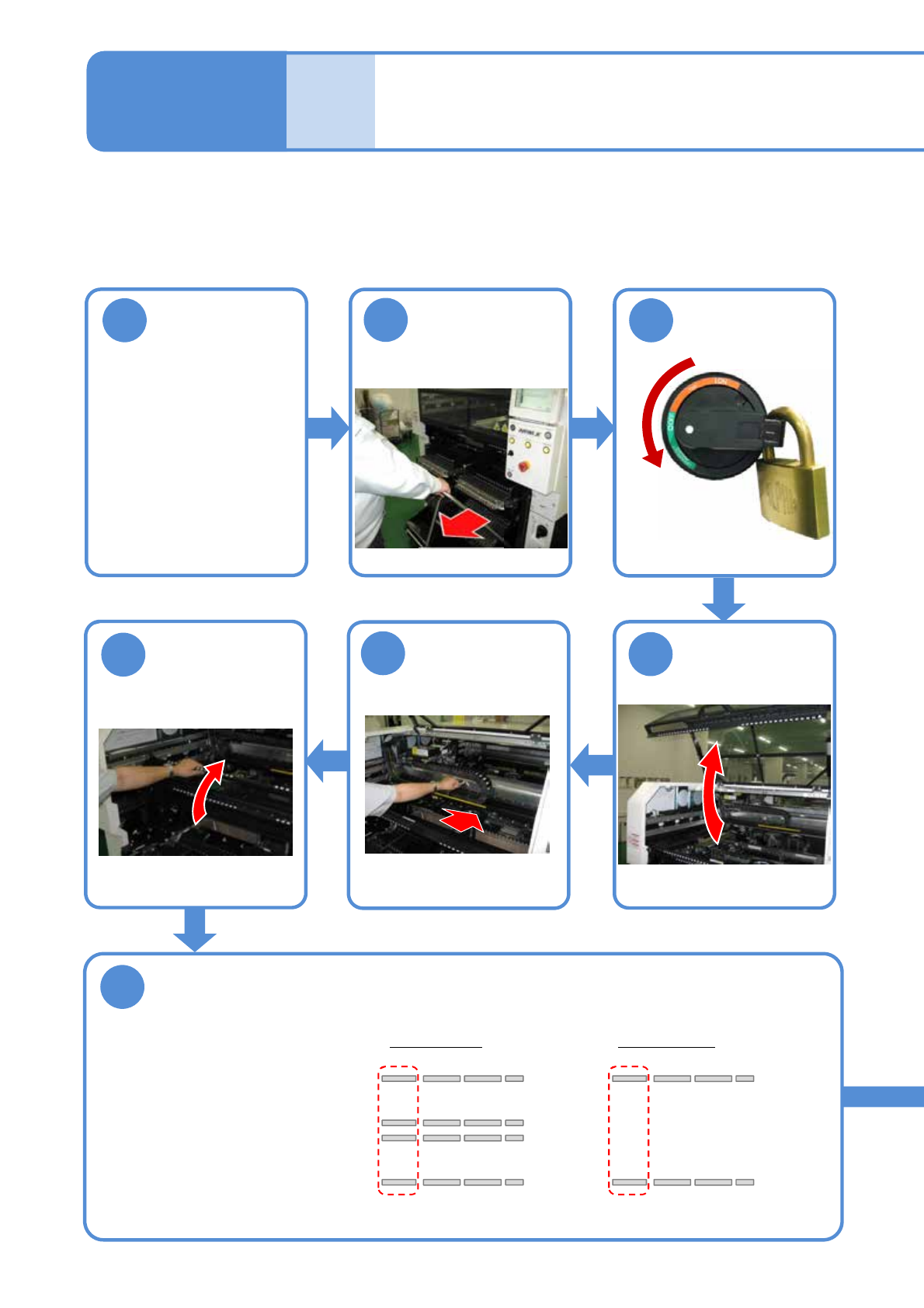

对于上游工序有延长传送带时的更换方法，在前侧的作业中进行说明。
使用工具: 六角扳手 (2 mm) 所需时间: 30~60分钟
传送带宽度需要
150~200 mm
(为了更有利于操
作)
(→『操作手册』
P.3-3-4)

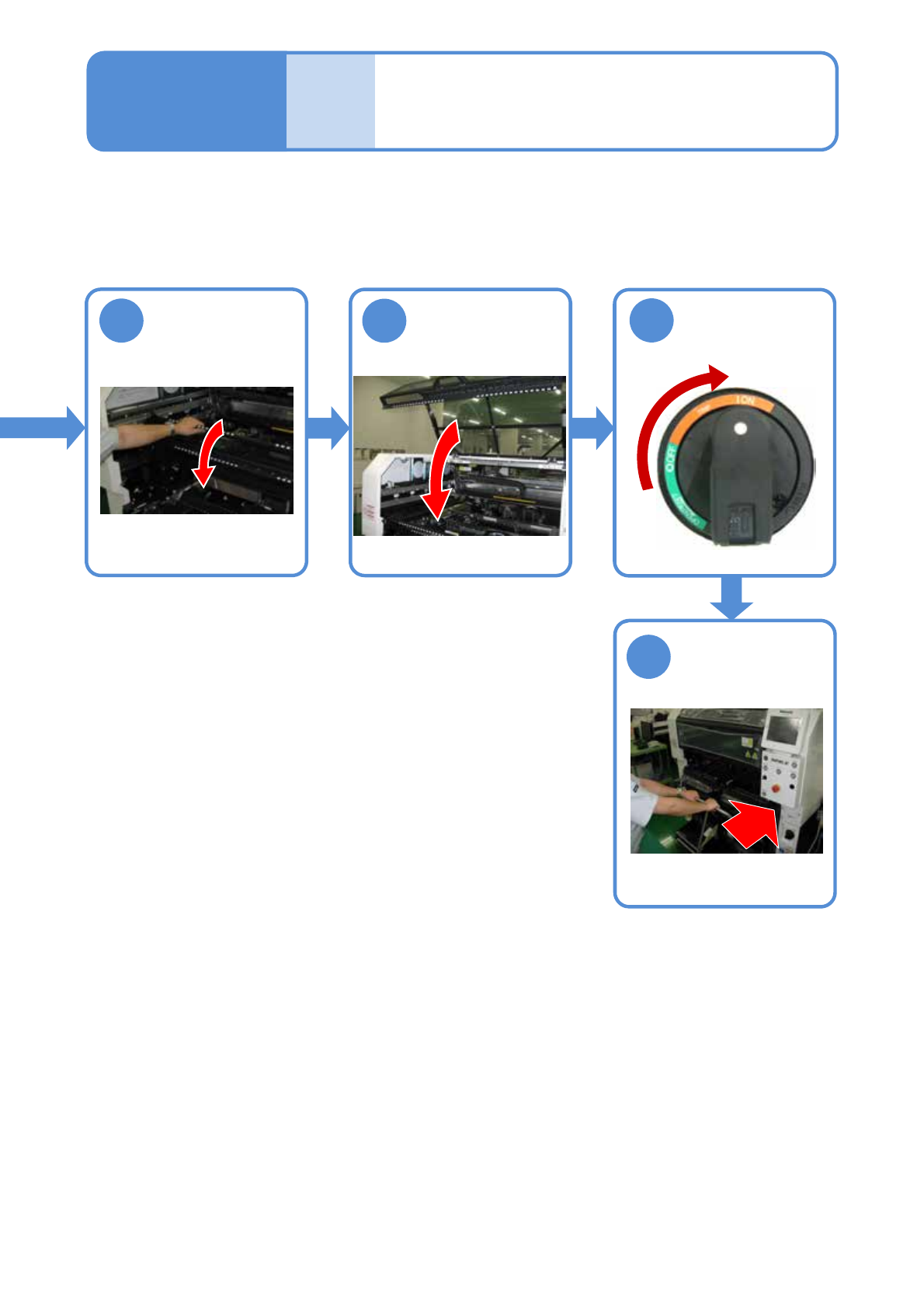

拆下离延长传送带
较近的交換台车
(→P.2-4)
把X轴往内推
卸下皮带 (下图是基台左侧延长传送带的状态)
将供料器工作台
盖倒向内侧。
