EJM8DC-MB-09E-0 0 NPM-W X/WXS 9-3-3 -2 8 ●有关皮带的正面、反面 正面 : 无印文字 反面裏面 : 有印文字 ●安装皮带时，使皮带正面为基板传 送面。 9 皮带长度 (mm) 型号 990 MTNK00260 6AA 1293 MTNK002599AA ●单式传送带 固定轨道 / 双式传送带 轨道 1: 固定侧 ●双式传送带 轨道 2: 可动侧 ●单式传送带 可动轨道 / 双式传送带 轨道 1: …
EJM8DC-MB-09E-00NPM-WX/WXS
9-3-3-1
工程师手册
9-3-3
1
2
3
OFF
4
5
6
7
●往外拔，将其卸下。
●废弃时，使用钳子等切断
后卸下。
部件的
更换方法
可动侧
固定侧
可动侧
固定侧
双式传送带规格
可动侧
固定侧
单 式 传送带规格
轨道1侧
轨道2侧
延长传送带(选购件)的
传送皮带的更换 1
对于上游工序有延长传送带时的更换方法，在前侧的作业中进行说明。
使用工具: 六角扳手 (2 mm) 所需时间: 30~60分钟
传送带宽度需要
150~200 mm
(为了更有利于操
作)
(→『操作手册』
P.3-3-4)
拆下离延长传送带
较近的交換台车
(→P.2-4)
把X轴往内推
卸下皮带 (下图是基台左侧延长传送带的状态)
将供料器工作台
盖倒向内侧。
EJM8DC-MB-09E-00NPM-WX/WXS
9-3-3-2
8
●有关皮带的正面、反面
正面: 无印文字
反面裏面: 有印文字
●安装皮带时，使皮带正面为基板传送面。
9
皮带长度(mm)
型号
990 MTNK002606AA
1293 MTNK002599AA
●单式传送带 固定轨道 / 双式传送带 轨道1: 固定侧
●双式传送带 轨道2: 可动侧
●单式传送带 可动轨道 / 双式传送带 轨道1: 可动侧
●双式传送带 轨道2: 固定侧
P
P
P
P
P
P
P
P
轨道1
轨道2
FRONT SIDE FRONT SIDE

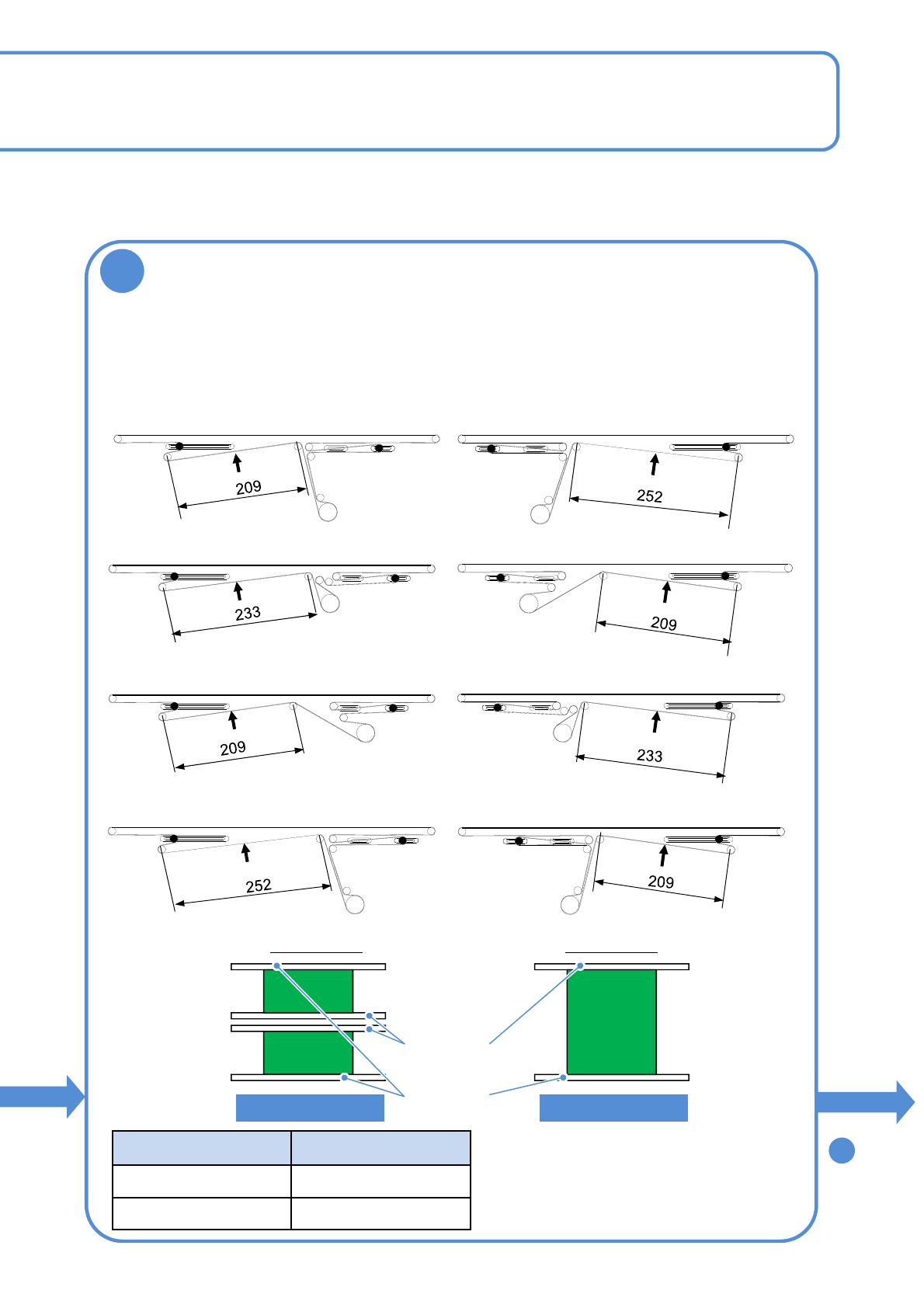

换上新皮带
*1: 下表中的 ● 表示是张力轮。
*2: 请松缓(●)的张力轮后，进行皮带的更换的作业。
*3: 各轨道的相对侧，是如下图所示左右对称的。
双式传送带规格
双式传送带规格
可动轨道
固定轨道
顺序
EJM8DC-MB-09E-00NPM-WX/WXS
9-3-3-3
9
10
12
13
11
ON
工程师手册
9-3-3
部件的
更换方法
延长传送带(选购件)的

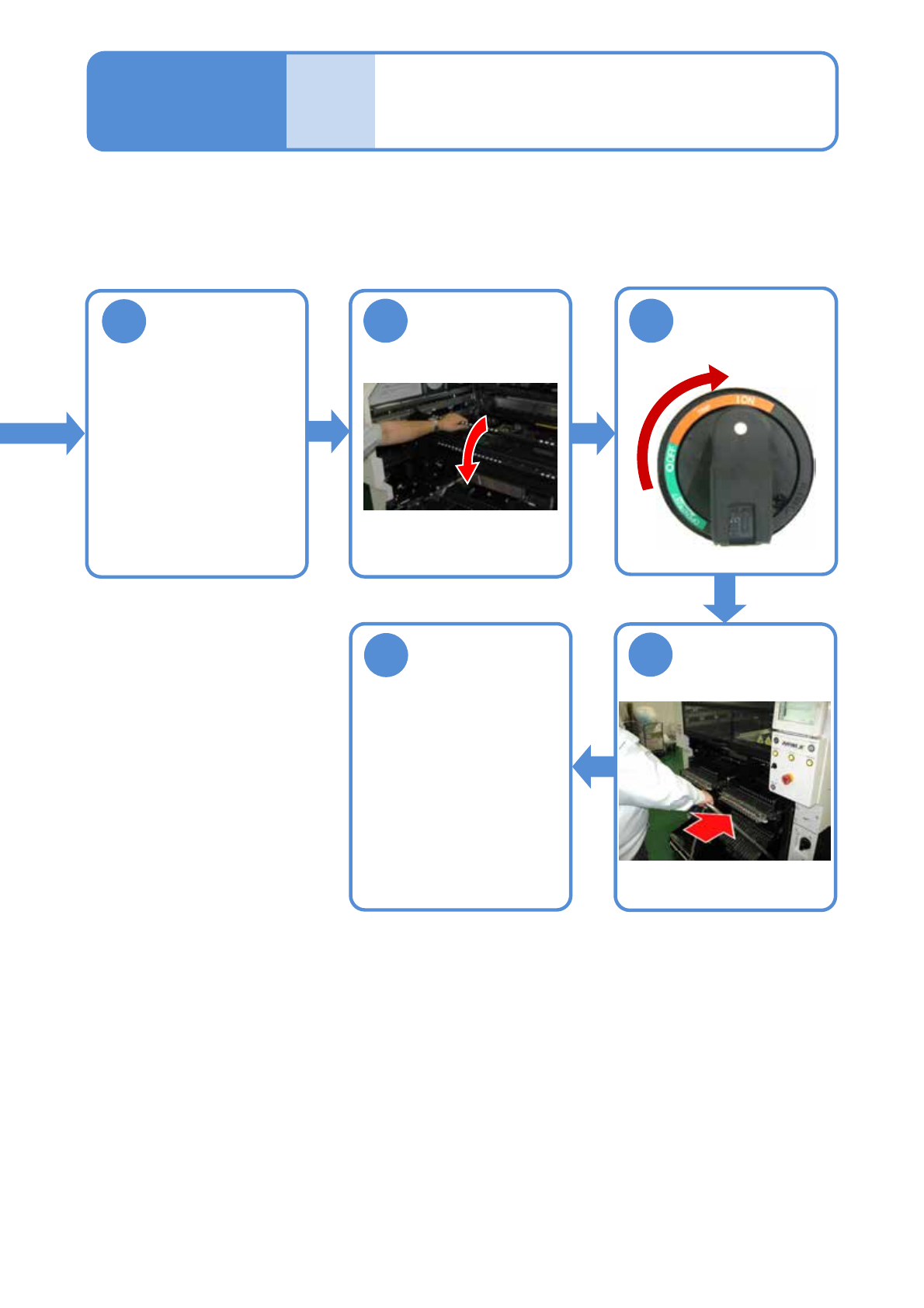

传送皮带的更换 2
调整皮带张力
(→P.4-6)
安装供料器工作台
盖
安装交换台车
(→P.2-4)
确认基板的传送情
况
(→『操作手册』
P.3-3-5)
拆下锁具
