N7201A706C00(1)NPM-WX engineer - 第272页
EJM8DC-MB-09E-0 0 NPM-W X/WXS 9-3-5 -5 6 5 7 1 2 蓄电池的更换 3 工程师手册 9-3-5 部件的 更换方法 使用工具 : 十字螺丝刀 所需时间 : 45 分钟 从传送带 L 处取出 FA 电脑 拆下螺丝 ●螺丝 : 3 个 FA 电脑后侧 ( → P.11-6-3 “F A 电脑的拆卸、安装 ”) ●如果超过蓄电池的寿命后继续使用 ，在停电时生产信息可能会丢失 ，硬盘可能会损坏。 拆下蓄…
EJM8DC-MB-09E-00NPM-WX/WXS
9-3-5-4
FA电脑 (传送皮L) 的日历蓄电池的更换
●在使用期间发生电压降低的情况时，请与本公司联系。
EJM8DC-MB-09E-00NPM-WX/WXS
9-3-5-5
6
5
7
1 2
蓄电池的更换 3
工程师手册
9-3-5
部件的
更换方法
使用工具: 十字螺丝刀 所需时间: 45分钟

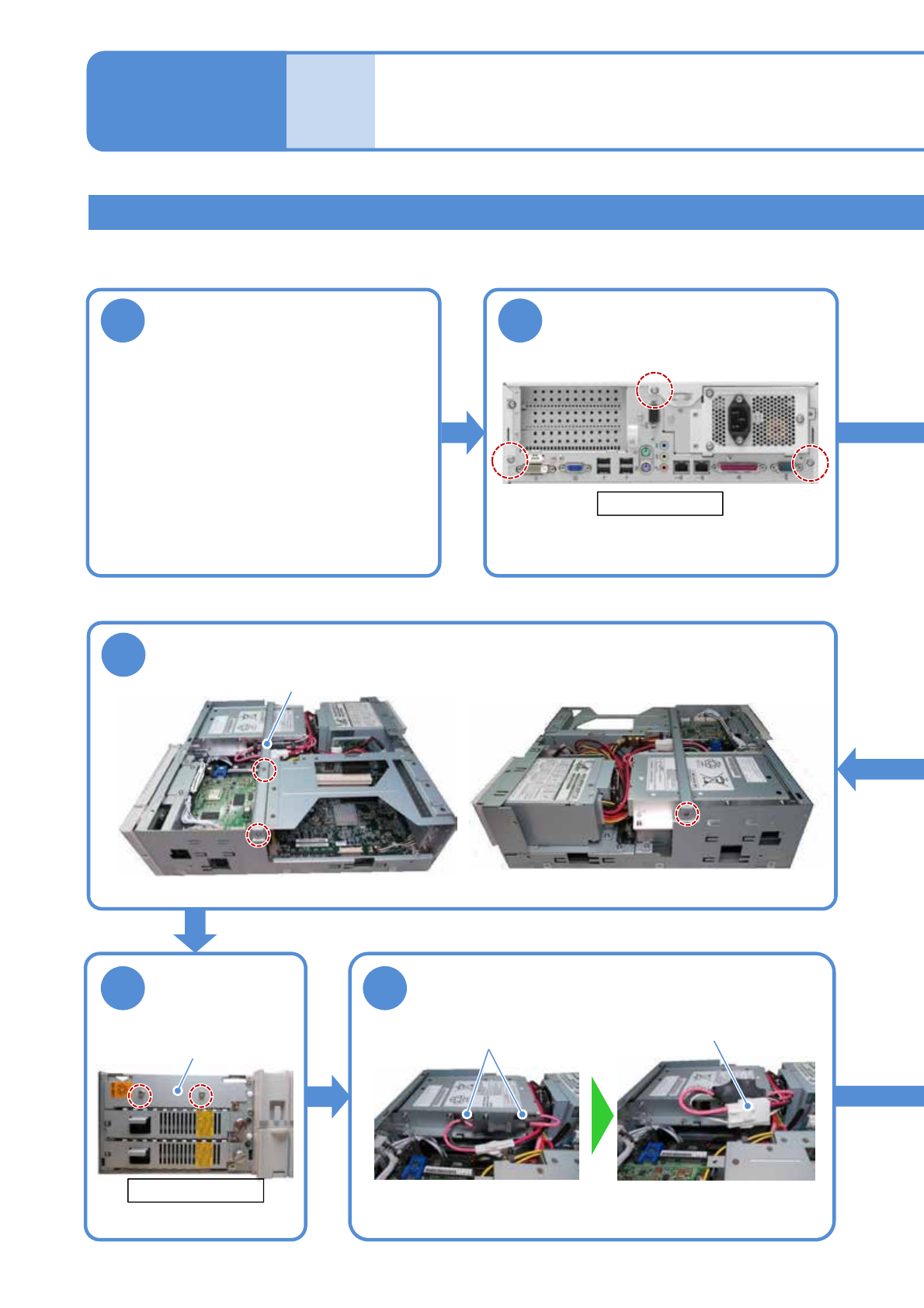

从传送带L处取出FA电脑
拆下螺丝
●螺丝: 3个
FA电脑后侧
(→ P.11-6-3 “FA电脑的拆卸、安装”)
●如果超过蓄电池的寿命后继续使用，在停电时生产信息可能会丢失，硬盘可能会损坏。
拆下蓄电池的盖
拆下中心托架
中心托架
●螺丝: 2个
FA电脑前侧
蓄电池盖
拆下连接器
①将电缆从固定扣处拆下
(2处)
②拆下连接器
电线固定扣
连接器
●螺丝: 3个
FA电脑 (传送皮带L) 的UPS蓄电池的更换 1
EJM8DC-MB-09E-00NPM-WX/WXS
9-3-5-6
3
①
②
②
4
①
②
①
①
8
9

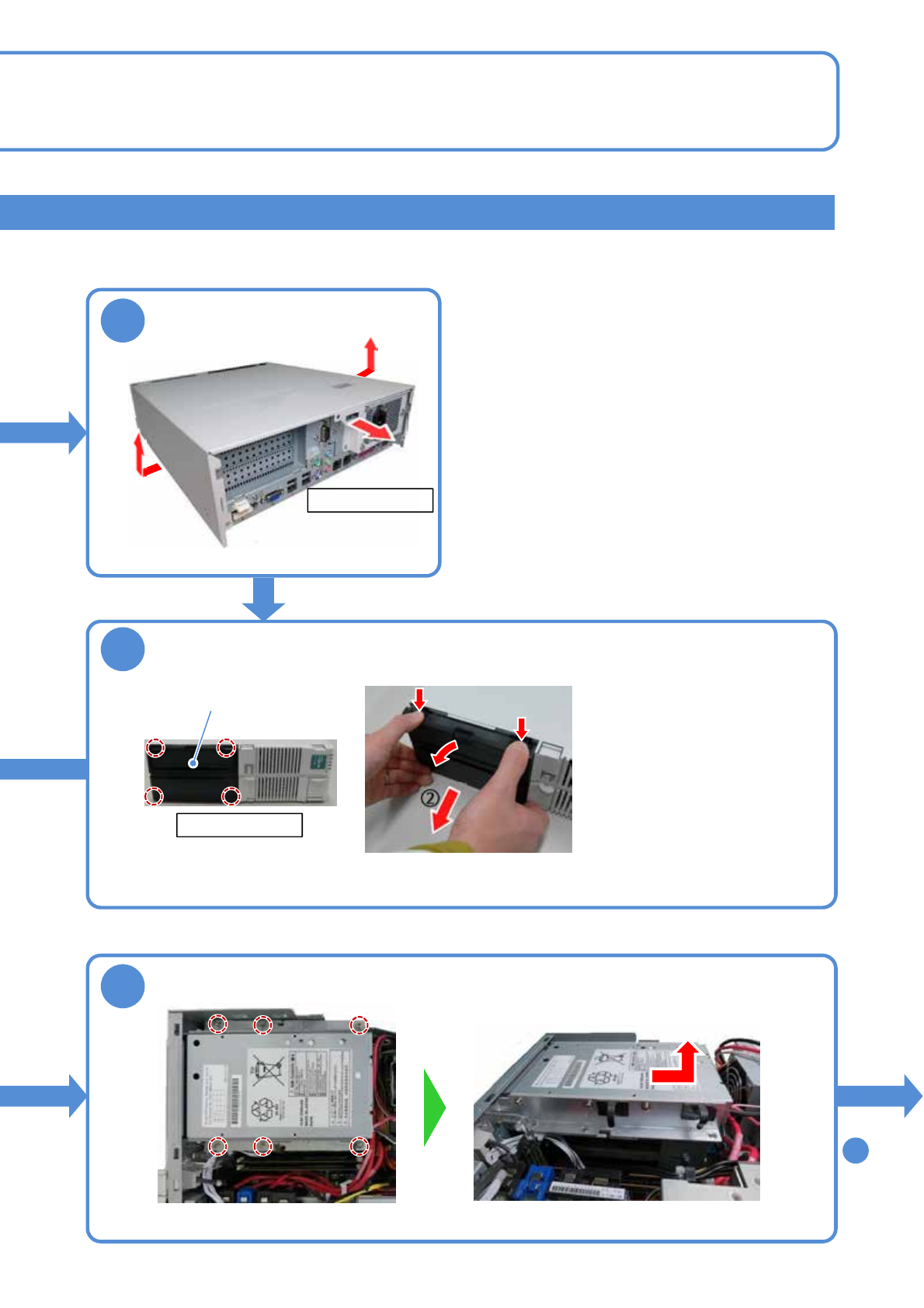

拆下盖
●一边使盖向外侧稍微张开一边将其取下。
FA电脑后侧
①请一边压下盖上侧的按钮、一边
将前侧盖的上部向跟前拉。
②再将盖的下部向跟前拉。
●如果强行用力的话，可能会使爪
损坏，所以请注意。
拆下前侧的盖
●盖是由4处的爪(在盖内部)装
上的。
FA电脑前侧
前侧盖
拆下UPS蓄电池
①拆下螺丝。 ●螺丝: 6个
②将UPS蓄电池向后方向滑动并取出。
顺序
