EJM8DC-MB-09E-0 0 NPM-W X/WXS 9-3-5 -8 10 11 12 16 17 18 安装 UPS 蓄电池 ②拧紧螺丝。 ●螺丝 : 6 个 ①将 UPS 蓄电池向前方向滑 动并装好。 接地线 ●从装置前面看的左 边内侧的螺丝是与 接地线一起拧紧的。 连接好连接器 ②用电线固定扣固定好电缆 ①连接好连接器 电线固定扣 连接器 安装蓄电池的盖 ●螺丝 : 2 个 FA 电脑前侧 蓄电池的盖 拧紧螺丝 ●螺丝 :…
EJM8DC-MB-09E-00NPM-WX/WXS
9-3-5-7
9
13
14
15
蓄电池的更换 4
工程师手册
9-3-5
部件的
更换方法

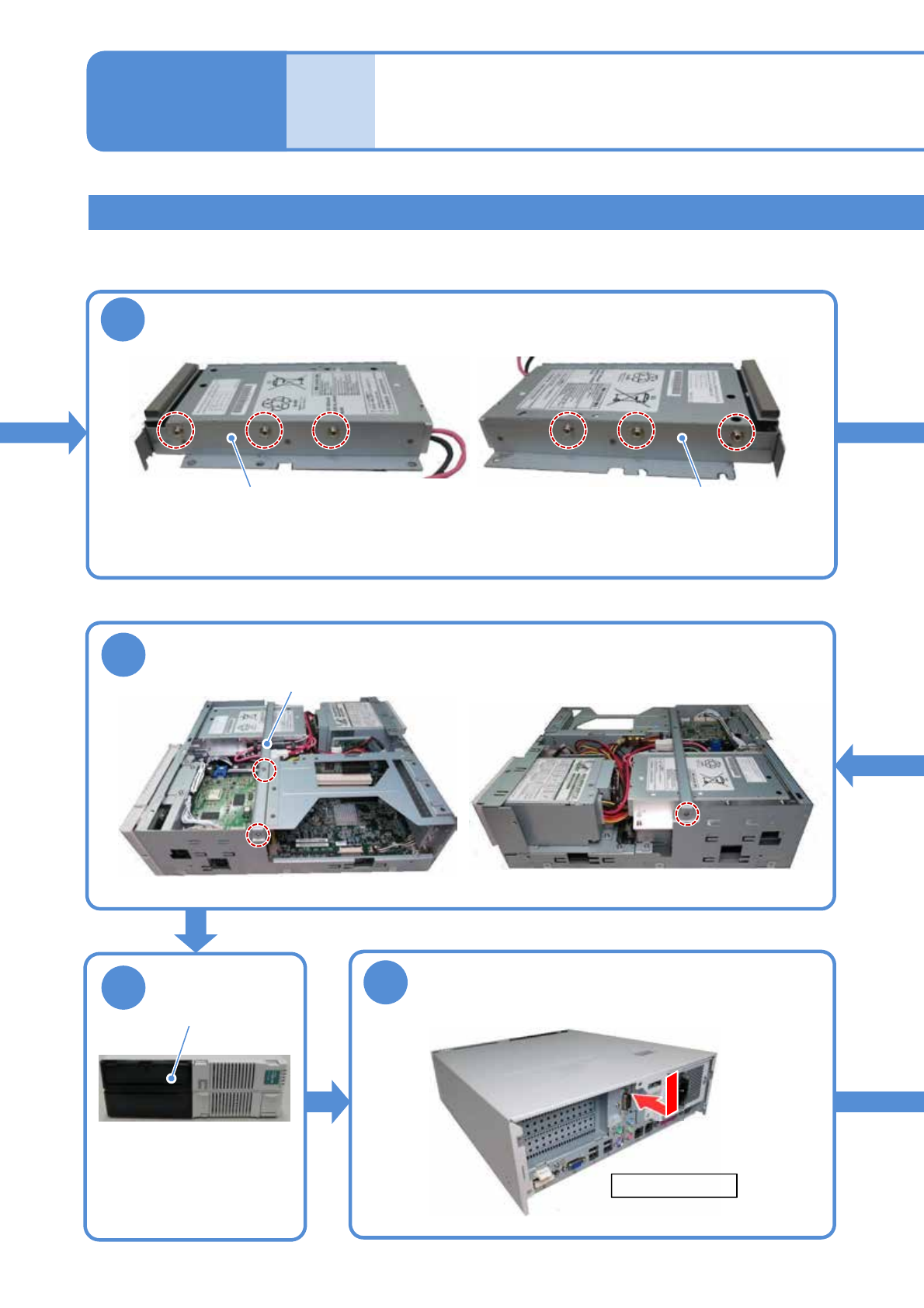

从旧的UPS蓄电池上拆下托架 (2个)，装到新的UPS蓄电池上
支架 支架
安装中心托架
中心托架
●螺丝: 3个
安装前侧的盖子
安装盖子
FA电脑后侧
●更换的蓄电池: N510069573AA
●螺丝: 6个
前侧盖
●先将前侧盖下侧的2处爪插入
箱内，然后对准上侧的2处爪，
最后将盖整体推入。
FA电脑 (传送皮带L) 的UPS蓄电池的更换 2
EJM8DC-MB-09E-00NPM-WX/WXS
9-3-5-8
10
11
12
16
17 18
安装UPS蓄电池
②拧紧螺丝。 ●螺丝: 6个
①将UPS蓄电池向前方向滑动并装好。
接地线
●从装置前面看的左
边内侧的螺丝是与
接地线一起拧紧的。
连接好连接器
②用电线固定扣固定好电缆①连接好连接器
电线固定扣
连接器
安装蓄电池的盖
●螺丝: 2个
FA电脑前侧
蓄电池的盖
拧紧螺丝
●螺丝: 3个
FA电脑后侧
●贴上与蓄电池同包装的标
签，记入下一次更换的时
间(本次更换日+3年)。
记入UPS蓄电池的
更换日期
更换日期
的标签
将FA电脑装入传
送带L中
(→ P.11-6-3 “FA电脑的拆卸、
安装”)
EJM8DC-MB-09E-00NPM-WX/WXS
ACTIVATION
9-3-6-1
工程师手册
9-3-6
3
1
2
7
8
●空气过滤器芯型号:
N510059928AA
●请确认O环没有发生劣化。
当发生劣化时，请更换。
●O环型号: N510059867AA
1
2
部件的
更换方法
9
OFF SERVO
贴装头(轻量16吸嘴贴装头V2)的
空气过滤器芯的更换 1
卸下交换台车
(→P.2-4)
●选择要清扫的头的
工作台
在这里，对贴装头 (轻量16吸嘴贴装头) 的空气过滤器芯的更换方法进行说明。
使用工具: 无需 所需时间: 15分钟 (1台贴装头) 寿命 (参考): 6,000 [h]
接口把手
按下把手，插进附
带空气过滤器芯的
接头
●16处
●注意防止空气过滤器芯的
掉落。
●请不要在握住贴装头相机
的情形下进行作业。
更换空气过滤器芯
空气过滤器芯
接口 O环
●在更换空气过滤器芯时，请
小心操作。
(→P.9-3-6-3)
