EJM9DC-MB-10E-0 0 NPM-W X/WXS 概要 校准作业使用的治具 10-1-3 -1 菜单 使用治具 面补正 Z 贴装位置 / 传送带 轻量 16 吸嘴贴装头 V2: 230CS 吸嘴 轻量 8 吸嘴贴装头 : 230C 吸嘴 4 吸嘴贴装头 : 1002 吸嘴 3 吸嘴贴装头 V2: 1002 吸嘴 幅調整 搭载负荷 高度传感器 ( 选购件 ) 轻量 16 吸嘴贴装头 V2: 230CS 吸嘴 轻量 8 吸嘴贴…
EJM9DC-MB-10E-00NPM-WX/WXS
概要
STEP
项目 操作
设备变化状况和
实施的校准作业
所需
时间
[分钟]
移设、地面的
水平变化
1)
贴装头
更换
2)
STEP1
贴装头照相机XY原点
照相机角度
5
XY原点
5
面补正XY
面补正XY・照相机标尺
30
STEP2
贴装头/面补正Z
高度计测
5
面补正Z
20
宽度调整 宽度调整
10
贴装位置 / 传送带
高度计测
5
停止位置计测
5
高度传感器
(选购件)
高度计测
()()
10
贴装负荷
(4吸嘴贴装头、
3吸嘴贴装头V2)
贴装负荷计测F1，F2
30
STEP3
多功能识别照相机V2
贴装头
原点
5
照相机偏移量
10
治具站
(1台贴装头)
扫描位置
40
)
吸嘴交换器高度
贴装头照相机照明
多功能识别照相机照明
3)
贴装头偏移量
分割识别
扫描位置
()()
10
STEP4
吸着位置 吸着位置
10
托盘
吸着高度
()
10
吸着位置1
()
吸着位置2
()
转印 高度测量
()()
10
精度验证
贴装精度 反映
30
贴装精度 验证
30
■校准作业的项目和操作
校准作业的项目和操作
10-1-2
: 实施 (): 只对有选购件单元的设备实施
1) 设置购买了APC选购件的贴装头时，需要进行本校准。
2) 只对更换了单元的工作台实施校准作业。
3)购入了选购件的PIP照明后进行设置时也需要实施该校准。
4) 轻量16吸嘴贴装头V2时所需的时间。轻量8吸嘴、4吸嘴、3吸嘴V2分别需要30分钟、40分钟、30分钟。
5) WXS需要连同多功能照相机一起校准。
工程师手册
10-1-2
EJM9DC-MB-10E-00NPM-WX/WXS
概要

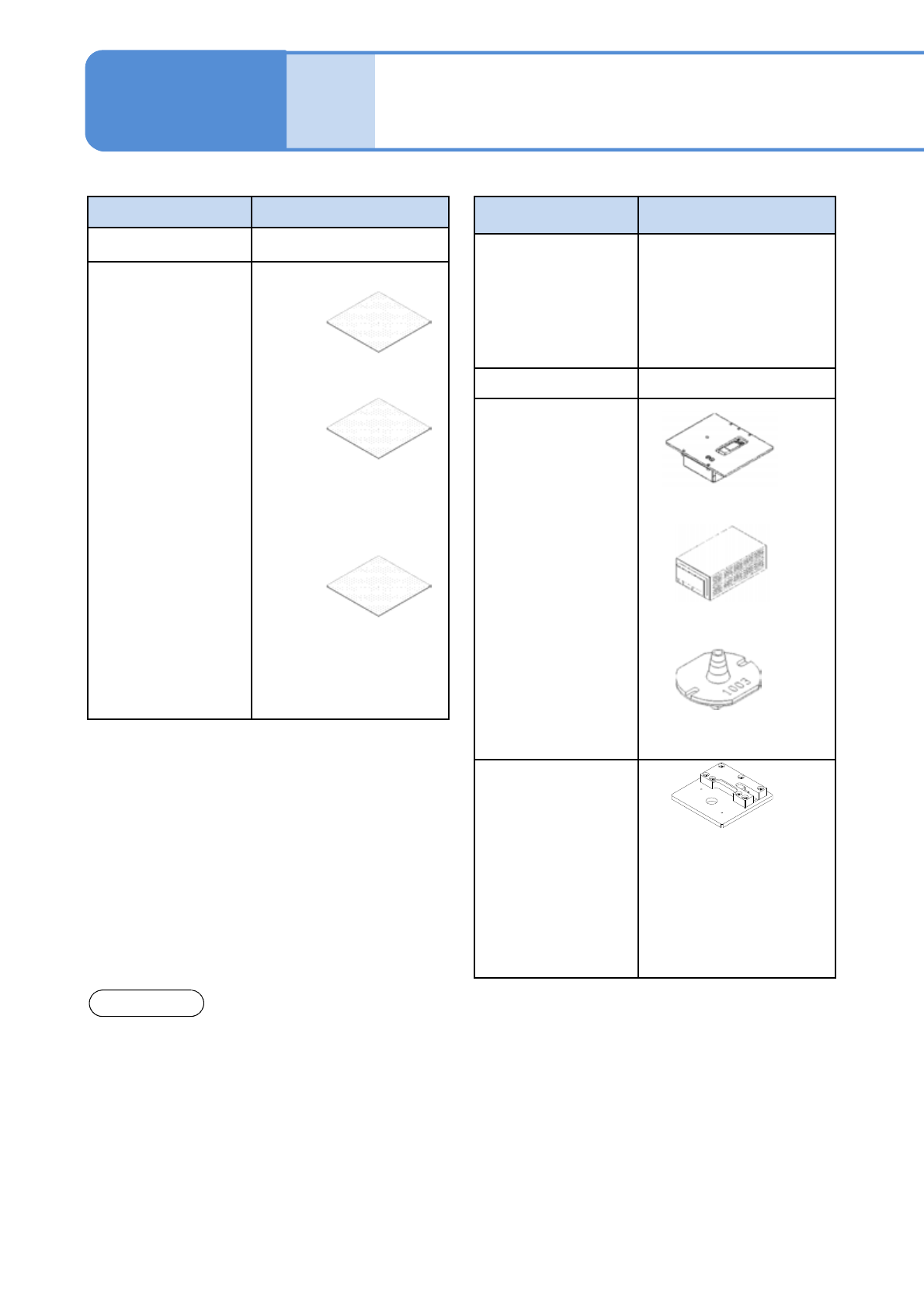

校准作业使用的治具
10-1-3-1
菜单 使用治具
面补正Z
贴装位置/传送带
轻量16吸嘴贴装头V2:
230CS吸嘴
轻量8吸嘴贴装头: 230C吸嘴
4吸嘴贴装头: 1002吸嘴
3吸嘴贴装头V2:
1002吸嘴
幅調整
搭载负荷
高度传感器
(选购件)
轻量16吸嘴贴装头V2:
230CS吸嘴
轻量8吸嘴贴装头: 230C吸嘴
4吸嘴贴装头: 1002吸嘴
3吸嘴贴装头V2:
1002吸嘴
菜单 使用治具
贴装头照相机XY原点
面补正XY
■ STEP 1
贴装负荷测定治具
(N610084605AA)
负荷测量仪表
(N610093887AC)
■ STEP 2
注意
230CS和230C吸嘴不是校准用治具(选购件)的附件。
请客户准备。
1003吸嘴
(KXFX037UA00)
高度传感器治具
(N610122649AA)
面补正治具
(关于NPM-D系列)
(N210141055AA)×1
1) 与NPM-W、W2、AM100用共用。不可使用NPM-D系列用、NPM-TT用面补正治具。
其他的治具与NPM系列共用。
2) 选择了PIP照明单元 (选购件) 时，是将治具与标准搭载的照明亮度治具( N610114318AA) 替换后使用。
面补正治具
(关于NPM-W系列)
(N210147296AB)×1
工程师手册
10-1-3
用于双式传送带的
用于单式传送带的
面补正治具
(关于NPM-W系列)
(N210147296AB)×1
EJM9DC-MB-10E-00NPM-WX/WXS
菜单 使用治具
多功能识别照相机V2
分割识别
多功能识别照相机治具
治具站
PIP照明单元
(选购件)
2)
轻量16吸嘴贴装头V2:
153AS吸嘴
轻量8吸嘴贴装头:
184吸嘴
4吸嘴贴装头/ 3吸嘴贴装头V2:
1003吸嘴
10-1-3-2
菜单 使用治具
吸着位置
轻量16吸嘴贴装头V2:
230CS吸嘴
轻量8吸嘴贴装头:
230C吸嘴
4吸嘴贴装头/ 3吸嘴贴装头V2:
1002吸嘴
托盘
轻量8吸嘴贴装头:
230C吸嘴
4吸嘴贴装头/3吸嘴贴装头V2:
1002吸嘴
转印
4吸嘴贴装头/3吸嘴贴装头
V2:
1002吸嘴
■ STEP 4
吸着位置高度示教治具
(N610003318AA)
■ STEP 3
治具站
(N610087861AA)
照明亮度治具
(N610114318AA)
具元件(2个)
(N610102559AA)
轻量16吸嘴贴装头
用、轻量8吸嘴贴
装头用
(N610071657AA)
4吸嘴贴装头/
3吸嘴贴装头V2用
(N610003301AA)
4吸嘴贴装头/
3吸嘴贴装头V2用
(N610003301AA)
照明亮度治具2)
(MTKA009074AA)
