EJM9DC-MB-10E-0 0 NPM-W X/WXS 10-3-1 -5 28 30 29 32 33 34 31 面补正 XY 3 ( 双式传送带规格 ) 工程师手册 10-3-1 面补正治具 面补正治具 面补正治 具右端 基准线 轨道 1 轨道 2 可动轨道 基准轨道 基准轨道 基准标记 准备第 2 次的面补正 XY 伺服开关置于 OFF 打开安全盖 关闭安全盖 伺服开关置于 ON 设置面补正治具 ① 将面补正治具的右端面对准…
EJM9DC-MB-10E-00NPM-WX/WXS
10-3-1-4
20
20
21
22
23
24
26
27
25

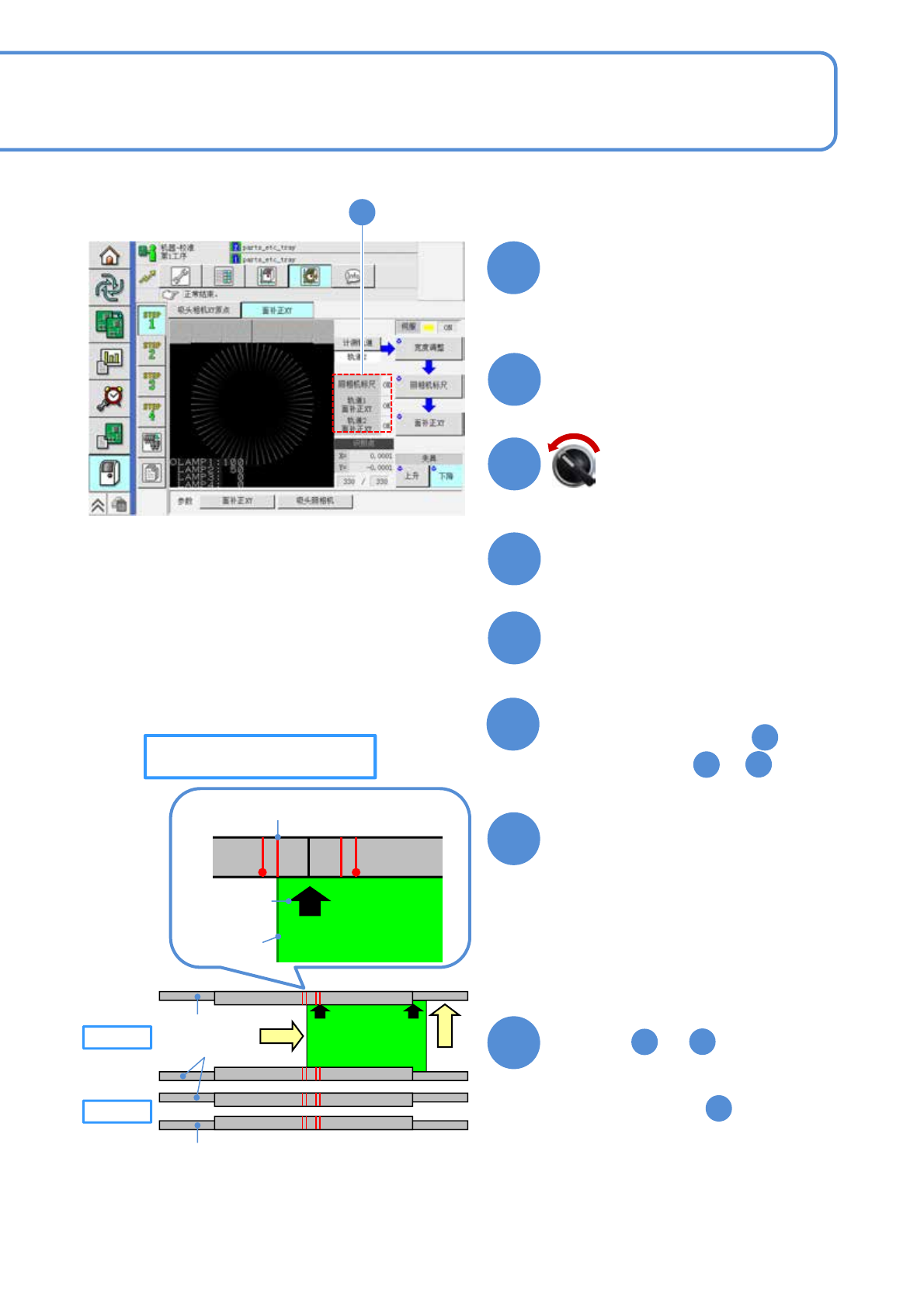

面补正治具
面补正治具
面补正治
具左端
基准线
轨道1
轨道2
可动轨道
基准轨道
基准轨道
基准标记
轨道2的设置
治具: N210141055AA
确认是否已正常结束
准备取出面补正治具
卸下交换台车 (→P.2-4)
打开安全盖
伺服开关置于OFF
用手推面补正量具，将其送到前/
后工序的设备或前/后工序的传送
带
在轨道2上
将面补正治具 [N210141055AA]
按左图的方向设置
①将面补正治具的左端面对准基准轨道上
的基准线，设置好。
(左→右流动、右→左流动都同样。)
②将面补正治具的基准标记设置到基准轨
道侧。
③使基准轨紧贴到治具上。
选择 “轨道2”
(参阅 P.10-3-1-1 的顺序 。)
1
●轨道2请重复步骤 ～ 。
2
5
重复步骤 ～ 的步骤。
＊关于照相机标尺的设定，
由于不需要轨道2的设定，
所以不需要步骤 。
15
7
11
EJM9DC-MB-10E-00NPM-WX/WXS
10-3-1-5
28
30
29
32
33
34
31

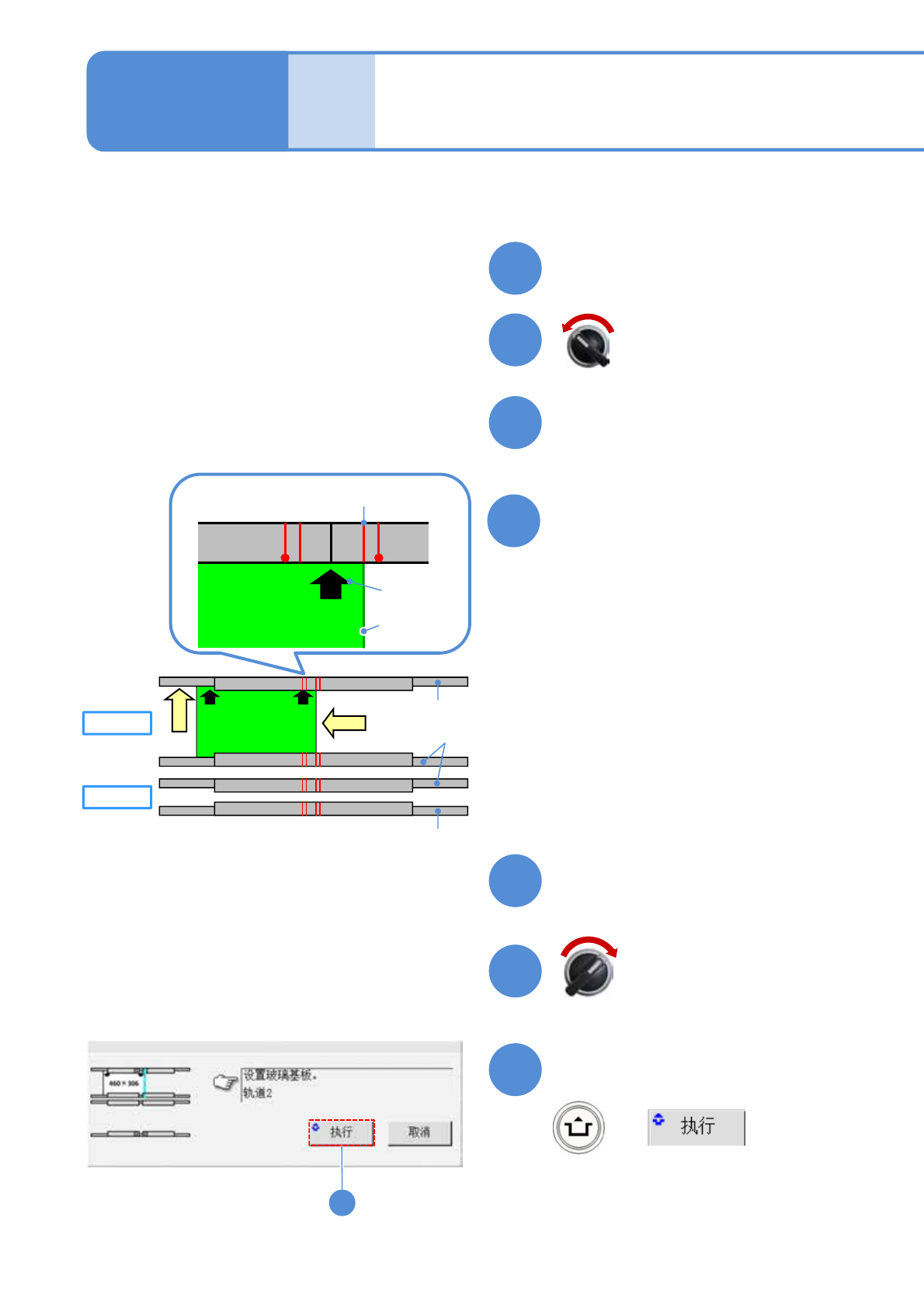

面补正XY 3
(双式传送带规格)
工程师手册
10-3-1
面补正治具
面补正治具
面补正治
具右端
基准线
轨道1
轨道2
可动轨道
基准轨道
基准轨道
基准标记
准备第2次的面补正XY
伺服开关置于OFF
打开安全盖
关闭安全盖
伺服开关置于ON
设置面补正治具
①将面补正治具的右端面对准基准轨道上
的基准线，设置好。
(左→右流动、右→左流动都同样。)
②将面补正治具的基准标记设置到基准轨
道侧。
③使基准轨紧贴到治具上。
+
确认提示
(面补正XY的计测按照前侧、后侧的顺序
进行)
(贴装头移动到退避位置)
34
EJM9DC-MB-10E-00NPM-WX/WXS
10-3-1-6

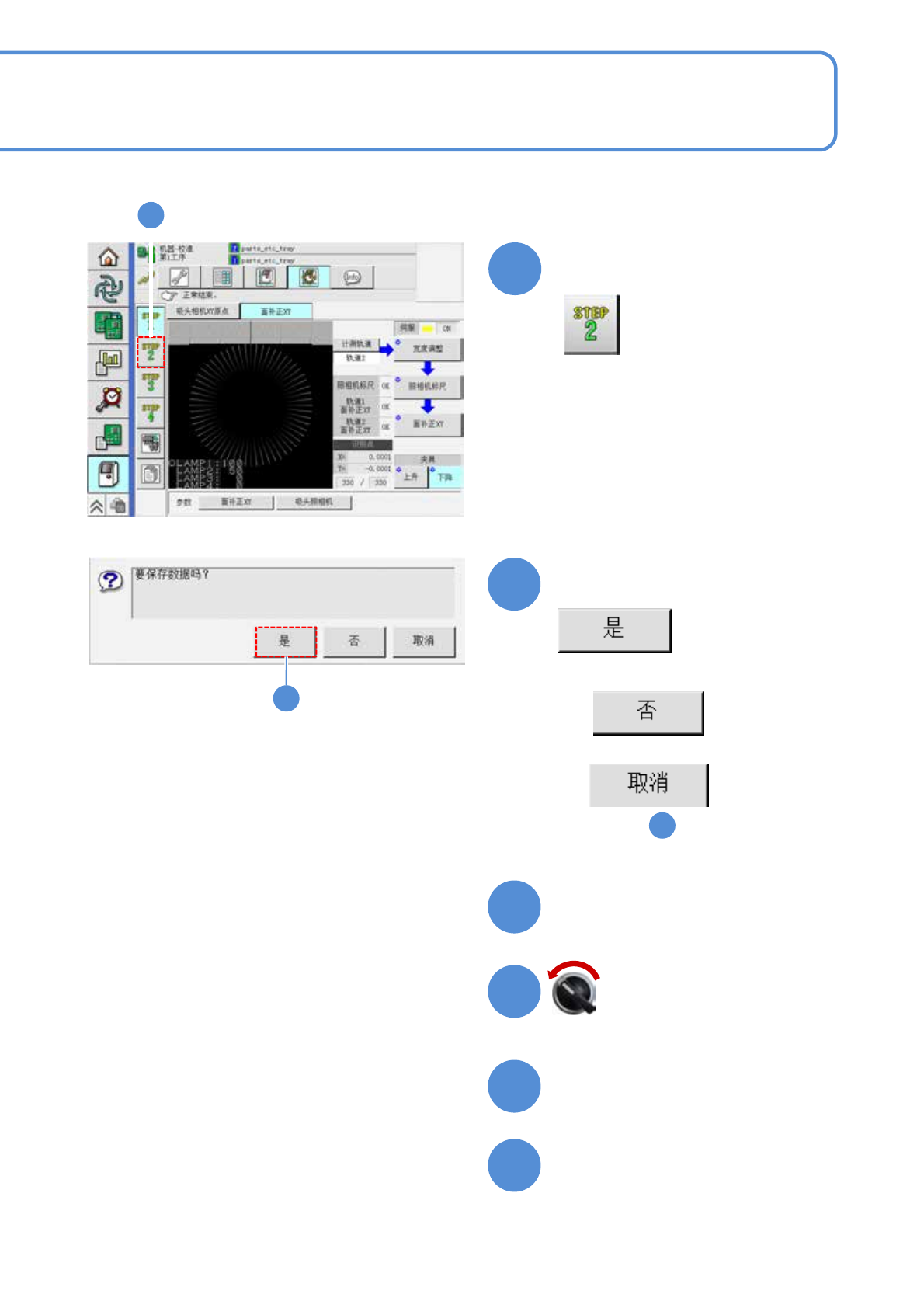

确认提示
36
●不保存数据时
●取消时
(仍然是 的画面)
35
35
确认是否已正常结束
37
准备取出面补正治具
卸下交换台车 (→P.2-4)
打开安全盖
伺服开关置于OFF
38
39
用手推面补正量具，将其送到前/
后工序的设备或前/后工序的传送
带
40
35
36
