EJM9DC-MB-10E-0 0 NPM-W X/WXS 10-14 -1 转印 1 工程师手册 10-14 1 2 4 3 + 在这里进行的操作是转印单元的校准 操作。 向元件转印助焊剂时，如需要进行正 确的高度控制，就需要头的高度 和助焊剂成膜的转印台高度的相对位 置 信息。 通过执行本校准，可对计算上述相对 位置所需的转印位置偏移量进行 测量后执行登录。 因为进行转印单元的拆装可能引起转 印位置偏移量的变化，所以，请 每次都要进…

100%1 / 698
EJM9DC-MB-10E-00NPM-WX/WXS
10-13-6
EJM9DC-MB-10E-00NPM-WX/WXS
10-14-1
转印 1
工程师手册
10-14
1
2
4
3
+
在这里进行的操作是转印单元的校准操作。
向元件转印助焊剂时，如需要进行正确的高度控制，就需要头的高度和助焊剂成膜的转印台高度的相对位置
信息。
通过执行本校准，可对计算上述相对位置所需的转印位置偏移量进行测量后执行登录。
因为进行转印单元的拆装可能引起转印位置偏移量的变化，所以，请每次都要进行本校准和转印位置偏移量
的登录。
●当没有设置转印单元时，无法进行作业。
●请根据材料、元件实施校准。
确认提示
选择工作台
●选择进行校准的工作台。
准备安装吸嘴
■取消时
(仍然是 的画面)
1
(把吸头移动到作业位置)
1
2
3

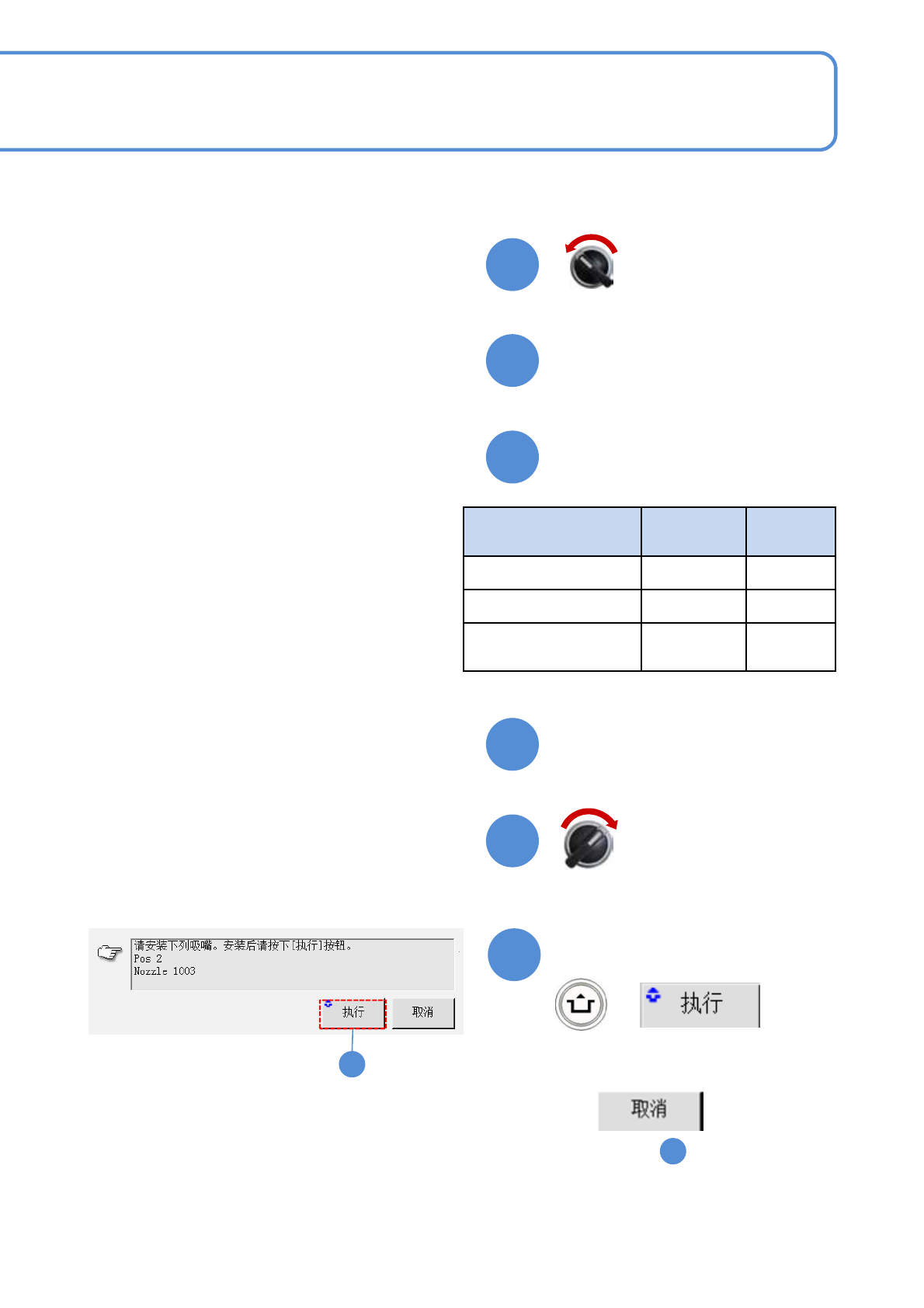

EJM9DC-MB-10E-00NPM-WX/WXS
10-14-2
伺服开关置于OFF
6
5
7
9
伺服开关置于ON
8
贴装头
类型
吸嘴位置 吸嘴种类
轻量16吸嘴贴装头V2
5号
230CS
轻量8吸嘴贴装头
3号
230C
4吸嘴贴装头/
3吸嘴贴装头V2
2号
1003
10
10
+
打开安全盖
安装吸嘴
●使用吸嘴
关闭安全盖
■取消时
(仍然是 的画面)
1
确认提示
(进行校准作业)
