EJM9DC-MB-10E-00NPM-WX/WXS
10-14-4
17
19
20
22

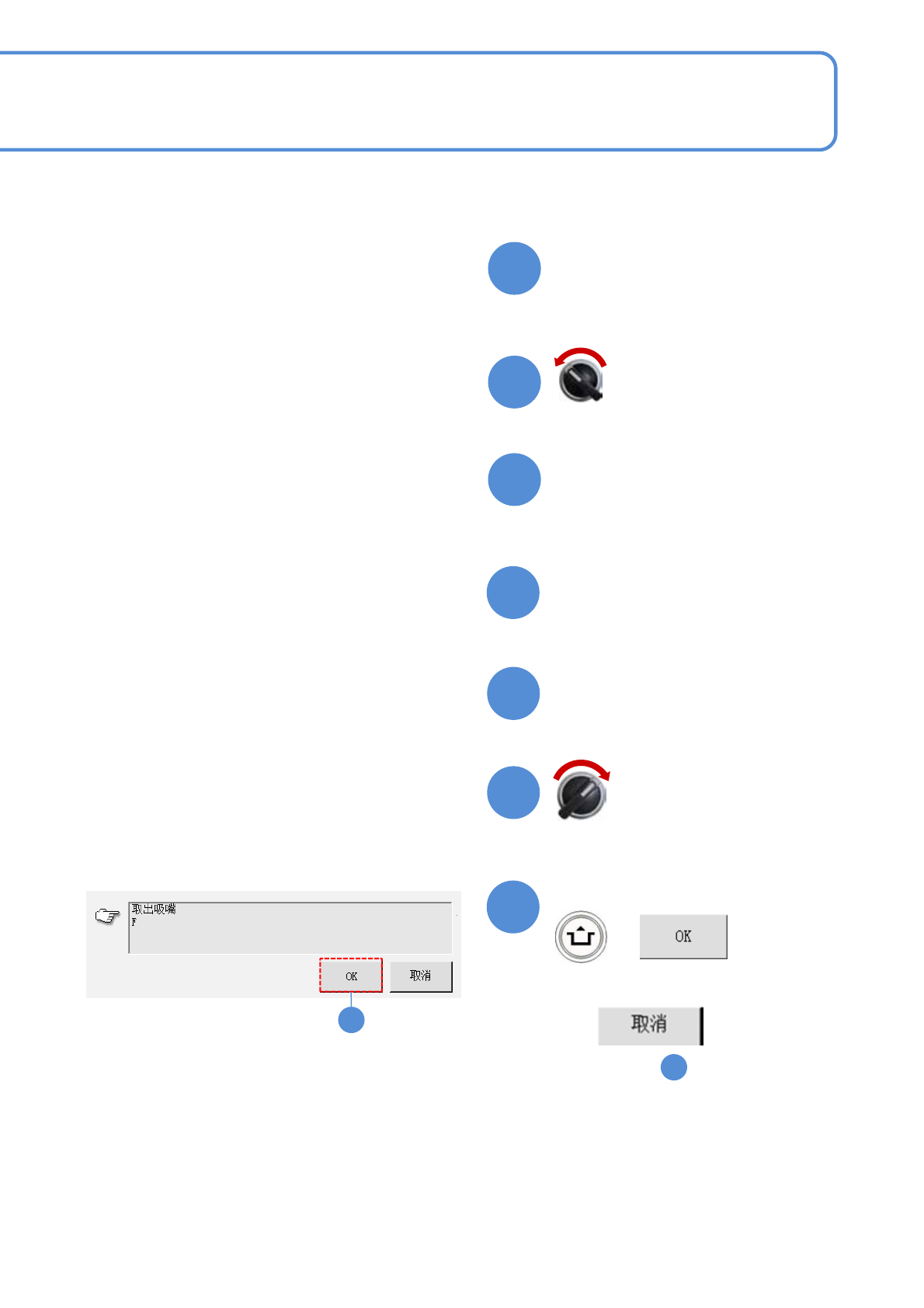

伺服开关置于ON
21
23
23
18
伺服开关置于OFF
+
打开安全盖
取下吸嘴
关闭安全盖
准备卸下吸嘴
确认提示
■取消时
(仍然是 的画面)
11
EJM9DC-MB-10E-00NPM-WX/WXS
精度验证
10-15-1-1
关于精度验证 1
偏移量反映MCDATA
*在数据名称中包含“Ost”的数据
前后贴装头单独进行贴装，并对贴装位置进行测量。在需要将通过测量
结果所得的每个角度的偏移量作为前侧贴装头用/后侧贴装头用而个别反
映时，使用这个数据。
精度验证MCDATA
*在数据名称中包含“Ins”的数据
前后的贴装头进行接近通常动作的交替贴装，并对贴装位置进行测量时
，
使用这个数据。
工程师手册
10-15-1
概要 1
(贴装头)
在这里，对进行精度验证时需要注意的内容加以说明。
■MCDATA的种类
精度验证使用专用的MCDATA(生产程序)。
用于验证贴装精度的MCDATA分为以下两种。
EJM9DC-MB-10E-00NPM-WX/WXS
10-15-1-2

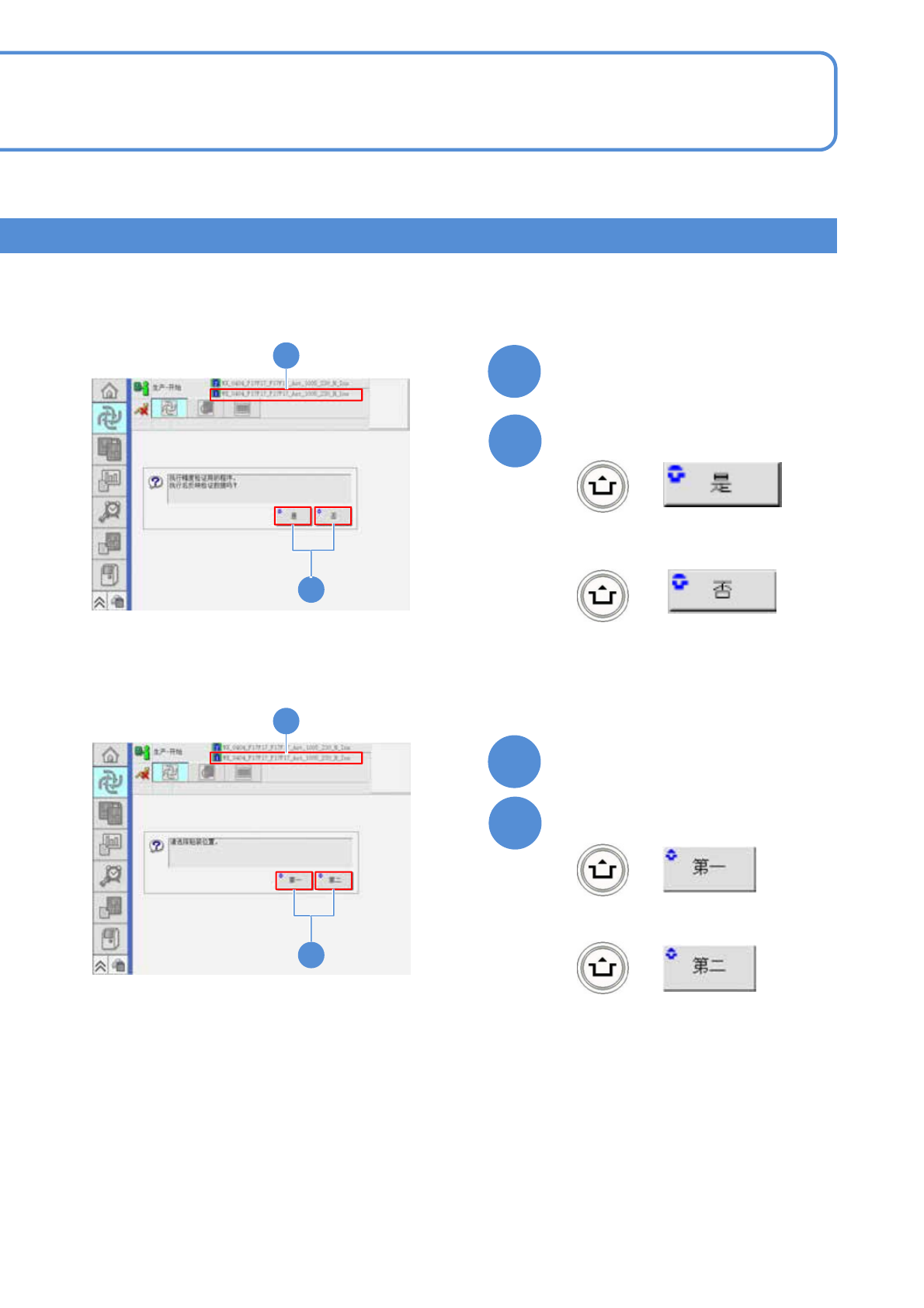

■验证数据的反映
‘精度验证MCDATA’ 是用来确认精度的，因此请不要反映测量后的每个角度偏移量。
使用MCDATA进行贴装时，将在开始生产前显示下述信息。
●使用 ‘精度验证MCDATA’ (-Ins)
验证精度时
1
请确认所使用的数据的种类。
2
●使用 ‘偏移量反映MCDATA’ (-Ost)
验证精度时
1
2
+
+
■实装位置的选择
将在开始生产前显示下述信息。偏移量反映的MCDATA’ (-Ost) 请在第一实装位置实施。
1
请确认所使用的数据的种类。
2
●反映偏移量时
●精度验证时
1
2
+
+
