EJM9DC-MB-10E-0 0 NPM-W X/WXS 10-15-2 -1 2 1 生产准备 1 (MCDATA: 精度验证程序的读入 ) 选择要实施的项目 3 选择要实施的元件 5 4 6 选择要使用的吸嘴 1 3 5 2 4 6 精度验证 工程师手册 10-15-2 详细工序 1 ( 贴装头 )
EJM9DC-MB-10E-00NPM-WX/WXS
10-15-1-8
EJM9DC-MB-10E-00NPM-WX/WXS
10-15-2-1
2
1

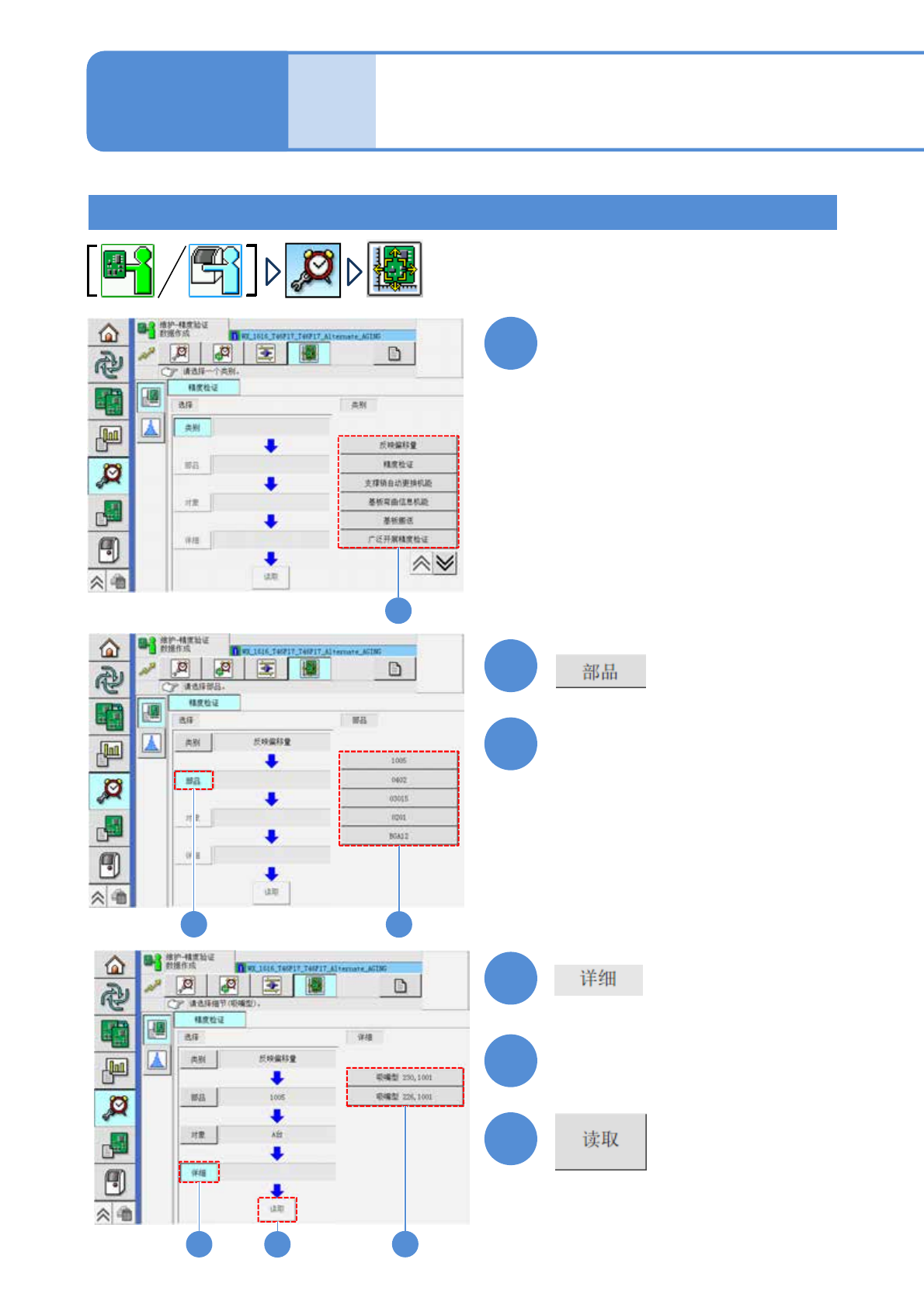

生产准备 1 (MCDATA: 精度验证程序的读入)
选择要实施的项目
3
选择要实施的元件
5
4
6
选择要使用的吸嘴
1
3
5
2
4
6
精度验证
工程师手册
10-15-2
详细工序 1
(贴装头)
EJM9DC-MB-10E-00NPM-WX/WXS
2
1
10-15-2-2
3

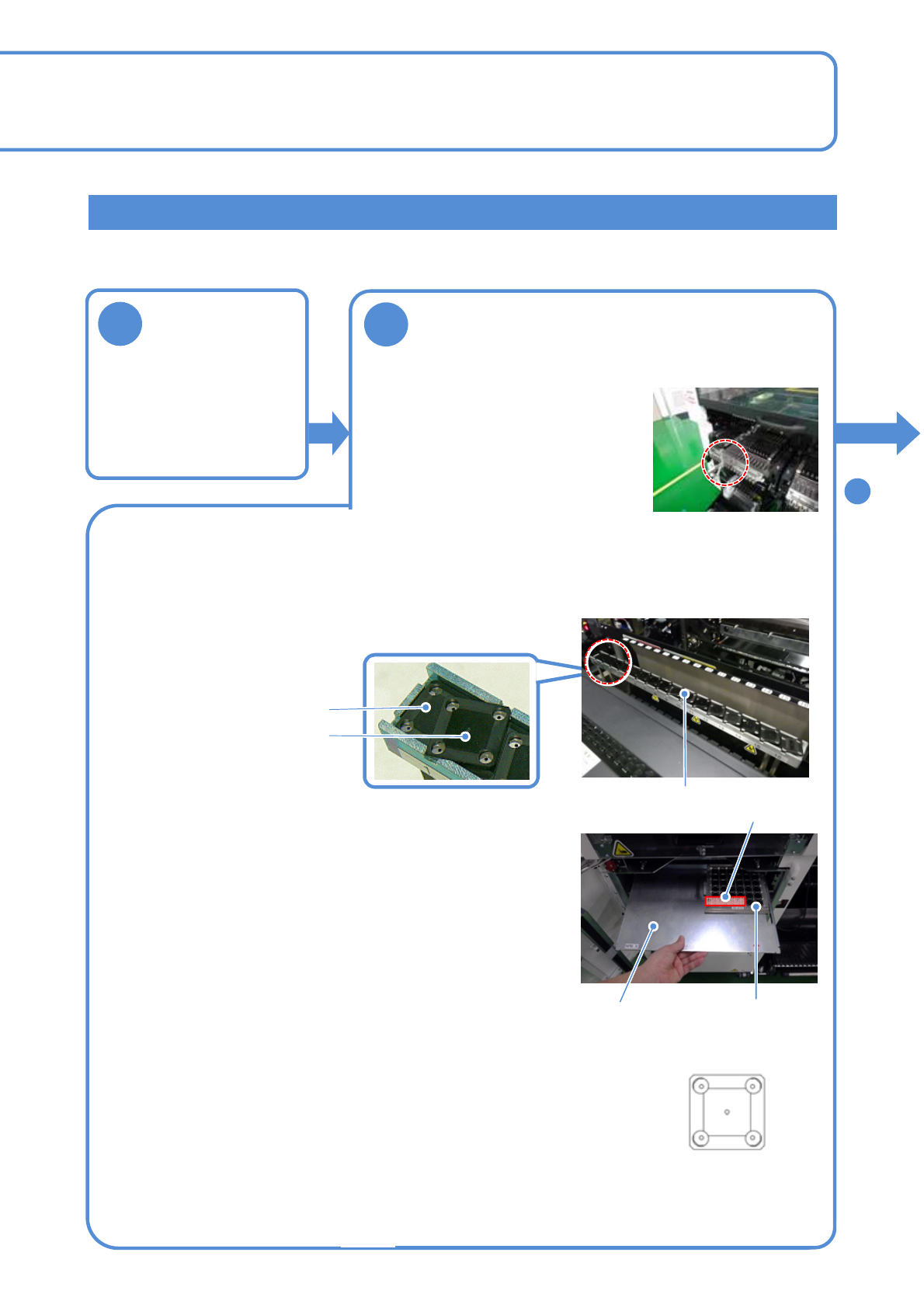

生产准备 2 (准备验证所需材料)
■减轻JIG_BGA的个体差影响的方法 (推荐)
向JIG_BGA
记入编号的例子
3
①将元件设置到每个托盘 (收纳铝盒) 的托盘夹盘上。
②将托盘夹盘设置到托盘料架的槽1上。(这项作业与通常的
生产准备相同)
■将JIG_BGA设置到托盘料架上时
顺序
把吸嘴设置在吸嘴
座
(此操作与通常生产作业相
同)
设置元件
将治具元件设置到供料器，安装到7号
插槽中。
●前后轴进行贴装时，设置在前后侧。
●根据需要适当进行编带供料器凹槽
的示教。
(此操作与通常生产作业相同)
■芯片时
■将JIG_BGA供给台设置到交换台车上时
从托盘取出JIG_BGA (N610087876AA)，设置到供给台 (N610074266AA)。
因为4 吸嘴头θ方向的精度较高，有时JIG_BGA 自身的个体差
会对贴装结果确认产生影响。为了减轻该个体差的影响，
推荐使用以下的方法。
第1段
第2段
托盘 (收纳铝盒)
托盘夹盘
A部
供给台
●把供给台设置在靠近左侧(Z1~Z17)。
●排列后搭载，使JIG_BGA不倾斜。
●供给台由2段构成，可以搭载16个x2 段的JIG_BGA。
●将托盘 (收纳铝盒) 设置到从后侧看起时的右侧。
●注意设置方向。
JIG_BGA单品不具有方向性。但是，不在右侧照片所示A
部分的4格中放置元件。
1. 准备JIG_BGA (N610087876AA) 32个。
2. 分别对各个JIG_BGA用油性标记笔等
如右图所示记上编号。
3. 分别将JIG_BGA按照相同编号的顺序并且相同朝向、设置到
供给台上，使得验证数据的反映和贴装结果的确认能按照相同
的贴装顺序进行。
