NPM-W X/WXS EJM9DC-MB-11E-0 0 11 - 3 -4 3 2 FRONT SIDE REAR SIDE 2,900mm 918 mm 2,900 mm 918 mm (P.11- 3-7) 顺序 确认工作区域 工作区域 工作区域
NPM-WX/WXS EJM9DC-MB-11E-00
11-3-3
设置 2
工程师手册
11-3
1
FRONT SIDE
REAR SIDE
●前侧、后侧: 交换台车 (17站) (选购件)、托盘供料器 (选购件)
托盘供料器
(选购件)
3,960
888 749 686 888
1,9801,980
749
基板搬送基准
基板搬送基准
托盘供料器
(选购件)
注意
设置
按照地面上所画的基准线暂时放置，然后调整设置位置。
●为了前后的设备之间能够顺利进行基板传送，调整方向和高度。
●和邻接的设备之间的间隔要保持在5～10 mm以下之间。
●设备的下面如果要放置导管，需要与设备之间空开40 mm以上的距离
●各图的尺寸为最小空间。(单位: mm)
●设置本机器请按照专门人员的指示进行操作。
●有关再设置情况请向本公司咨询。

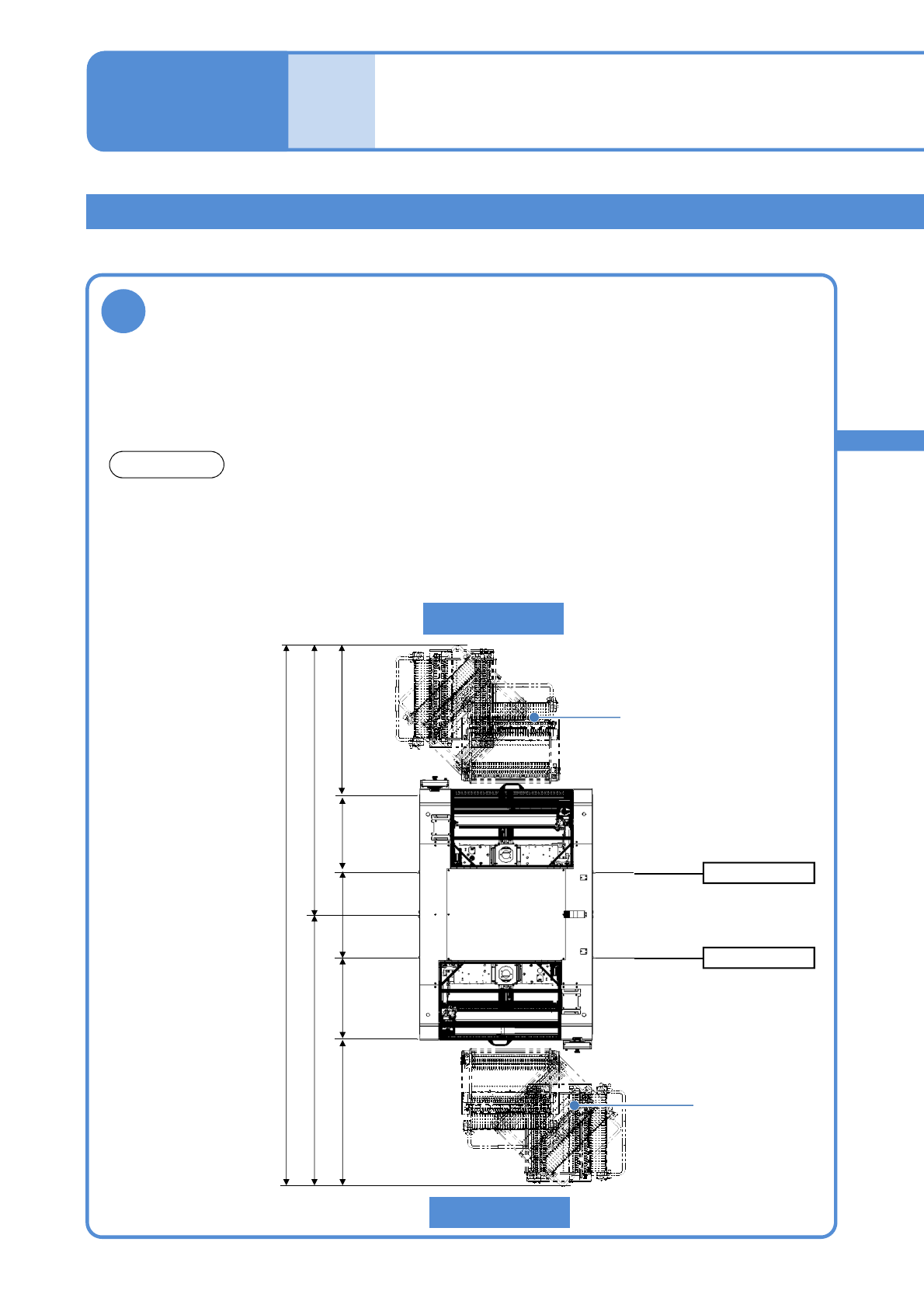

■设置图
前侧、后侧: 交换台车 (17站)、托盘供料器
NPM-WX/WXS EJM9DC-MB-11E-00
11-3-4
3
2
FRONT SIDE
REAR SIDE
2,900mm
918 mm
2,900 mm
918 mm
(P.11-3-7)
顺序
确认工作区域
工作区域
工作区域
NPM-WX/WXS EJM9DC-MB-11E-00
11-3-5
设置 3
工程师手册
11-3
1
FRONT SIDE
REAR SIDE
4,474
1,145
749 686 1,145
2,2372,237
749
基板搬送基准
基板搬送基准
交换台车 (30站)
(选购件)
交换台车 (30站)
(选购件)
●前侧、后侧: 交换台车 (30站) (选购件)
注意
设置
按照地面上所画的基准线暂时放置，然后调整设置位置。
●为了前后的设备之间能够顺利进行基板传送，调整方向和高度。
●和邻接的设备之间的间隔要保持在5～10 mm以下之间。
●设备的下面如果要放置导管，需要与设备之间空开40 mm以上的距离
●各图的尺寸为最小空间。(单位: mm)
●设置本机器请按照专门人员的指示进行操作。
●有关再设置情况请向本公司咨询。
■设置图
前侧、后侧: 交换台车 (30站)
