NPM-W X/WXS EJM9DC-MB-11E-0 0 11 - 3 -8 5 4 900 mm #1 #2 OK #10 #18 940 mm FRONT SIDE NG 885 mm NG OK 920 mm 水平测量器的设置位置 调整螺栓的位置 顺序 保持水平 ① 按下图位置设置水平测量器。 ●水平测量器 :2 个 ③ 用螺母固定。 ② 通过调整螺栓进行水平调整。 ●调节到 1 个单位 (0.02 mm/m) 以下。 ●调整螺…
NPM-WX/WXS EJM9DC-MB-11E-00
11-3-7
设置 4
工程师手册
11-3
●必须保管拆卸下来的固定支架。
●支架:6个 (WX), 3个 (WXS)
3

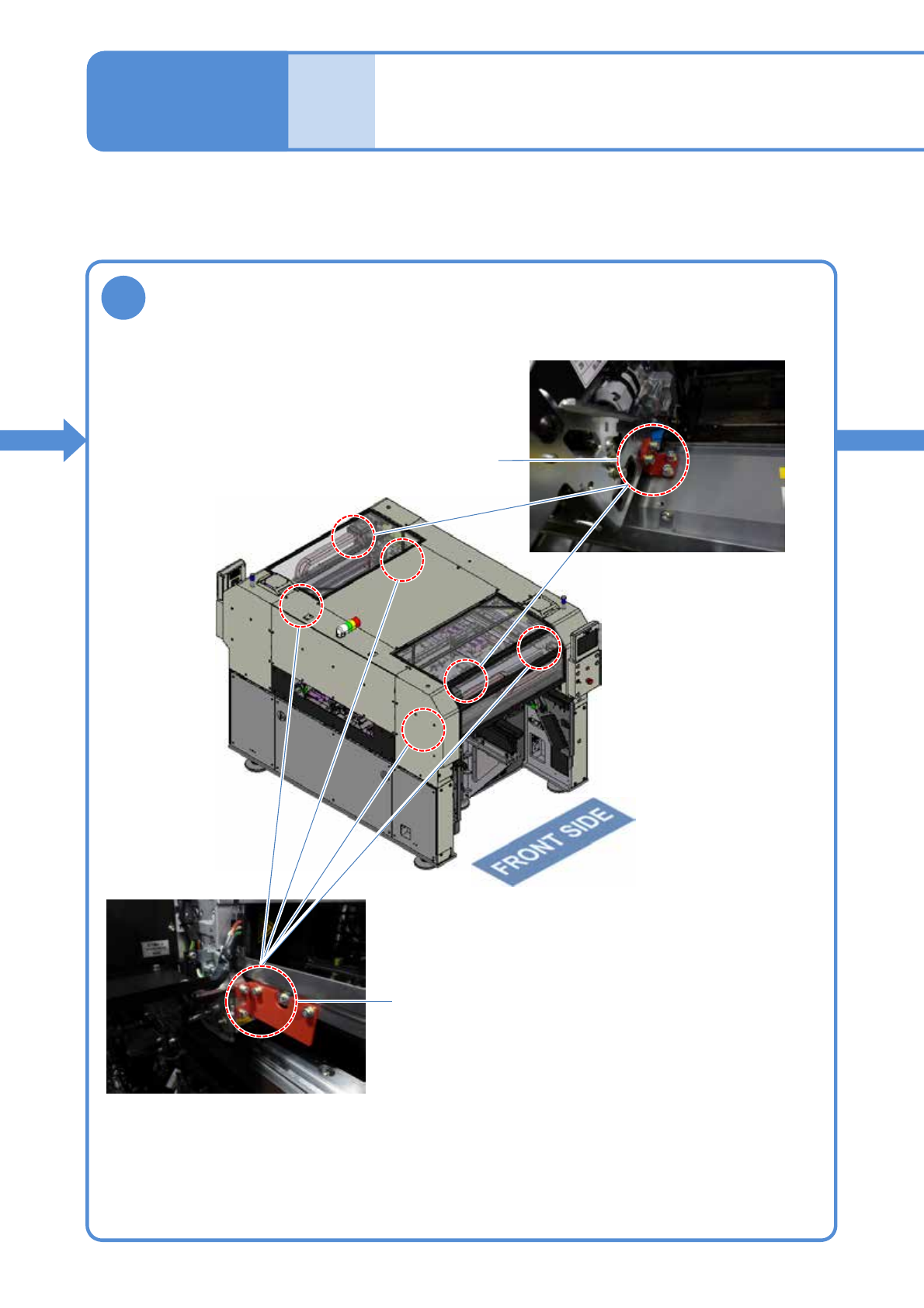

拆卸供给部的固定用支架
X轴固定托架
Y轴固定托架
NPM-WX/WXS EJM9DC-MB-11E-00
11-3-8
5
4
900 mm
#1
#2
OK
#10
#18
940 mm
FRONT SIDE
NG
885 mm
NG
OK
920 mm
水平测量器的设置位置
调整螺栓的位置
顺序
保持水平
①按下图位置设置水平测量器。
●水平测量器:2个
③用螺母固定。②通过调整螺栓进行水平调整。
●调节到1个单位 (0.02 mm/m) 以下。
●调整螺栓: 6个
基板搬送高度
900～920 mm
螺母
调整螺栓
■有关基板搬送高度
●NPM-WX/WXS 的标准基板搬送高度是900～920 mm。
●根据客户工厂的地面状态，生产线的基板搬送高度如下图可能会有变化，下图#3和#18 ，交换
台车会有不能正常连接的可能性。
●一条生产线中所有的NPM-WX/WXS 的基板搬送高度如果不是 900～920 mm的情况，请事先
联络销售担当或者服务部门。
床面
基板
搬送高度
设置后，建议半年进行一次水平确认。
注意
NPM-WX/WXS EJM9DC-MB-11E-00
11-3-9
5
1
2
设置 5
工程师手册
11-3
调整角度，拧紧调整用螺栓
●建议拧紧扭矩为3.0 N・m
调整信号塔的角度
用六角扳手(3 mm)
拧松调整用螺栓
调整用螺栓
通知
在出厂时，信号塔为
横放方式。
