EJM9DC-SF-01C0 0-00 NPM-W X/WXS 注意牌 ( 维修保养作业时 ) 1-3-1 -2 维修保养作业前，请把同捆的注意牌 ( 下图 ) 粘贴在操作屏附近容易看到的地方， 以便确保安全。特别是 2 个人以上作业时，除 了需要使用此注意牌，还必须互相 告知对方后再进行作业。 ●此注意牌使用磁铁。 请勿在易受磁气媒介等磁性影响的附 近 进行使用和保管。
EJM9DC-SF-01C00-00
NPM-WX/WXS
1-3-1-1
安全开关
钥匙的管理
安全管理
安全开关/钥匙的管理/注意牌
1-3-1
1
2
3
4
设备安全盖内有安全开关，若在自动生产中不小心打开了前侧或后侧的某个安全盖，设备将停止，以确保操
作员的安全。
安全盖
●自动生产开始前，请确认所有安全盖是否已关闭再进行。
●需要进行材料供给时，画面会显示提示，打开需要供给处的安全盖，进行操作。
伺服开关
●机种切换或者检查等作业时需要身体部位伸入设备内操作时为了确保安全，请把操作侧的伺服开关务必设
定为OFF。
●伺服开关为OFF时，对象工作台的驱动轴不会动作。
●生产开始前，前侧和后侧的操作屏的伺服开关都设定为ON。
使用说明书的步骤中有「将主电源开关设为OFF」的表述时，需要上锁。
经过培训的工程师，请根据客户的管理基准，管理钥匙。

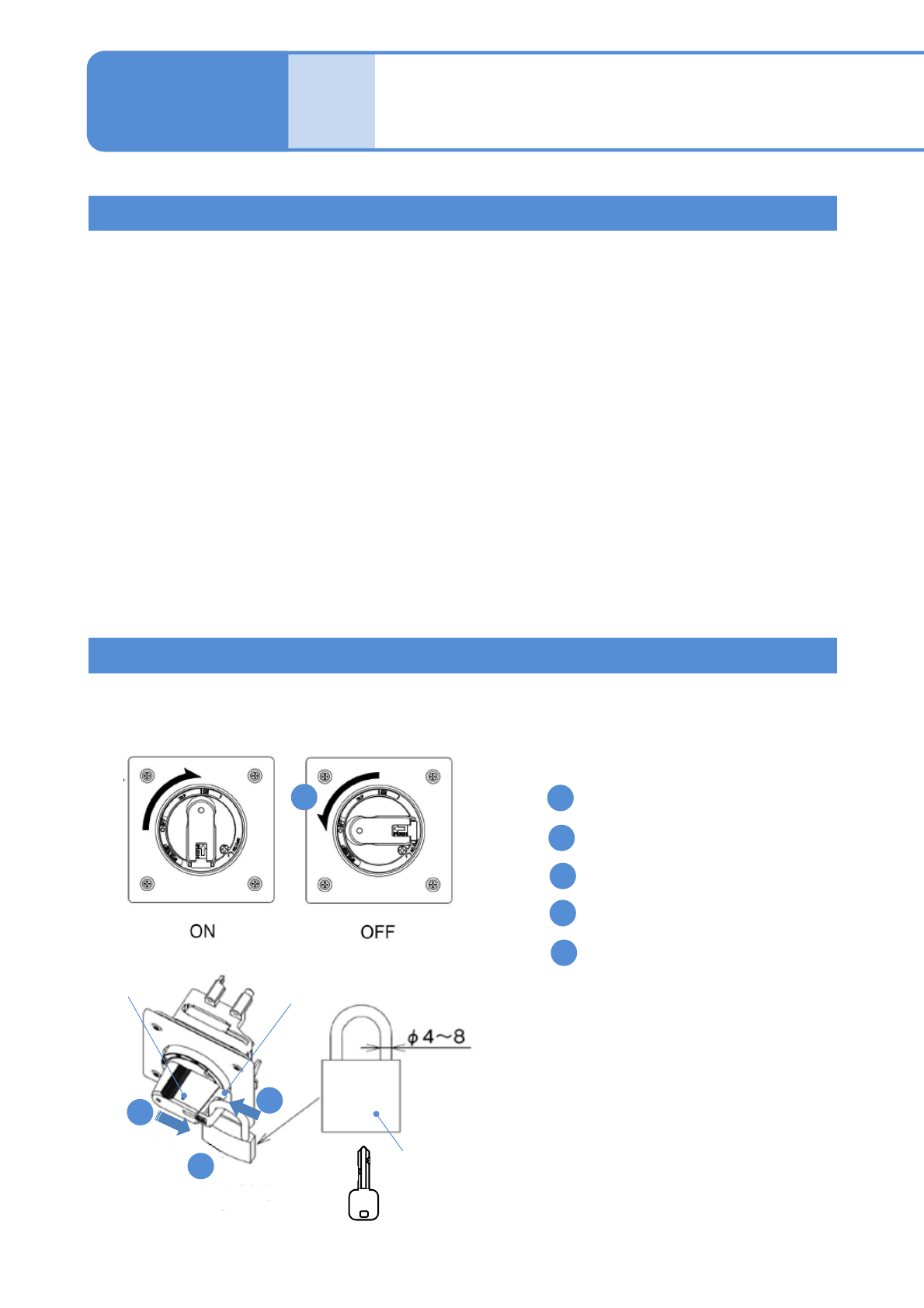

■主电源开关的上锁方法
将手柄向左方向转到成水平状态。
按下锁牌。
锁牌上会出现上锁的孔。
将锁穿过锁牌上的孔，锁住。
挂出表示正在进行维护修理作业的吊
牌或标牌。
4
3
2
1
5
锁
手柄
钥匙
锁牌
EJM9DC-SF-01C00-00
NPM-WX/WXS
注意牌 (维修保养作业时)
1-3-1-2
维修保养作业前，请把同捆的注意牌 (下图) 粘贴在操作屏附近容易看到的地方，
以便确保安全。特别是2个人以上作业时，除了需要使用此注意牌，还必须互相告知对方后再进行作业。
●此注意牌使用磁铁。
请勿在易受磁气媒介等磁性影响的附近
进行使用和保管。
EJM9DC-SF-01C00-00
NPM-WX/WXS
1
2
FRONT SIDE
安全管理
连接时的停止规格
1-3-2-1
1-3-2
■是单体时
部位 停止规格
紧急停止开关ON
设备停止
伺服开关OFF 设备停止
安全盖打开
设备停止
编带浮起检测传感器ON 设备停止
供料器工作台盖打开
设备停止
搬送开口部传感器① ON 设备停止
搬送开口部传感器② ON 设备停止
传送带L/延长传送带L
NPM-WX/WXS
传送带R/延长传送带R
外部搬送开口部传感器
处于ON时
设备停止
外部搬送开口部传感器处
于OFF时
外部搬送开口部传感器
处于OFF时
设备停止
外部搬送开口部传感器处
于ON时
传送带R
传送带L
外部搬送开口部
传感器
延长传送带R
延长传送带L
紧急停止
开关
伺服开关
操作开关
FRONT SIDE
FRONT SIDE
编带浮起检测
传感器
搬送开口部
传感器
安全盖
主电源开关
供料器工作台盖
外部搬送开口部
传感器
外部搬送开口部
传感器
