NPM-W X/WXS EJM9DC-MB-11E-0 0 11 - 7 -1 1 1 工程师手册 11 - 7 基板传送的设定 ( 与 NPM-WX/WXS 以外 的设备连接时 ) 和 NPM-WX/WXS 以外的设备连接时，根据前工序设备基板的 要求信号的接收时机，可能会发生 传送 2 片基板 等故障。因此，必须变更 NPM-WX/WXS 的基板传送的设定。 ●在此以“左 → 右”流向为例子进行説明。“右 → 左”流向时，请在设置了…
NPM-WX/WXS EJM9DC-MB-11E-00
周边装
置的连
接

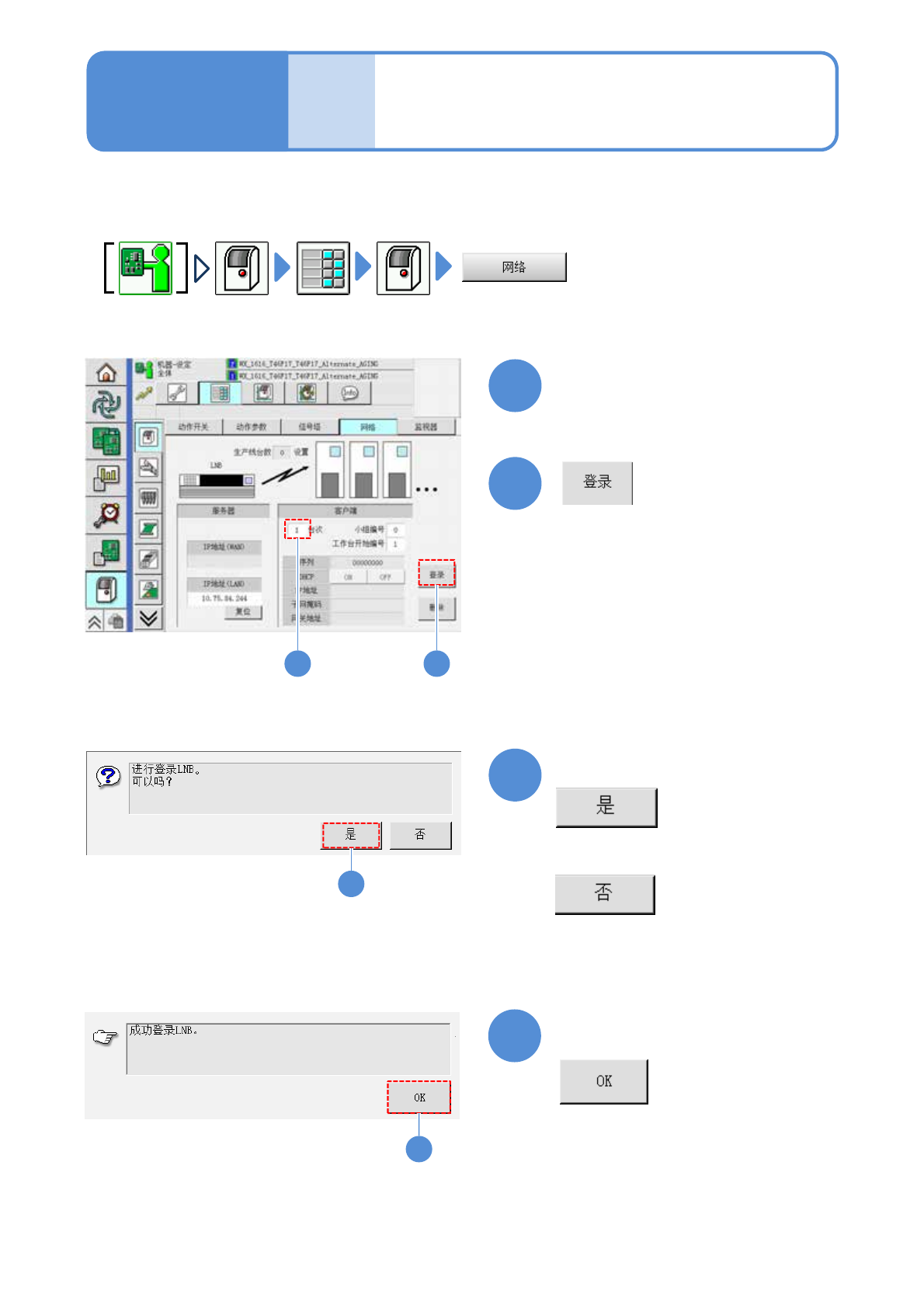

LNB连接时的设定
1
2
3
4
1 2
3
工程师手册
11-6-7
11-6-7
LNB连接时，在设备上进行设定。
输入从第一台起计算
处于第几台的数字
■不登录在LNB时
确认提示
确认提示
4
NPM-WX/WXS EJM9DC-MB-11E-00
11-7-1
1
1
工程师手册
11-7
基板传送的设定
(与NPM-WX/WXS以外的设备连接时)
和NPM-WX/WXS以外的设备连接时，根据前工序设备基板的要求信号的接收时机，可能会发生传送2片基板
等故障。因此，必须变更NPM-WX/WXS的基板传送的设定。
●在此以“左→右”流向为例子进行説明。“右→ 左”流向时，请在设置了传送带R的NPM-WX/WXS上进行
设定。

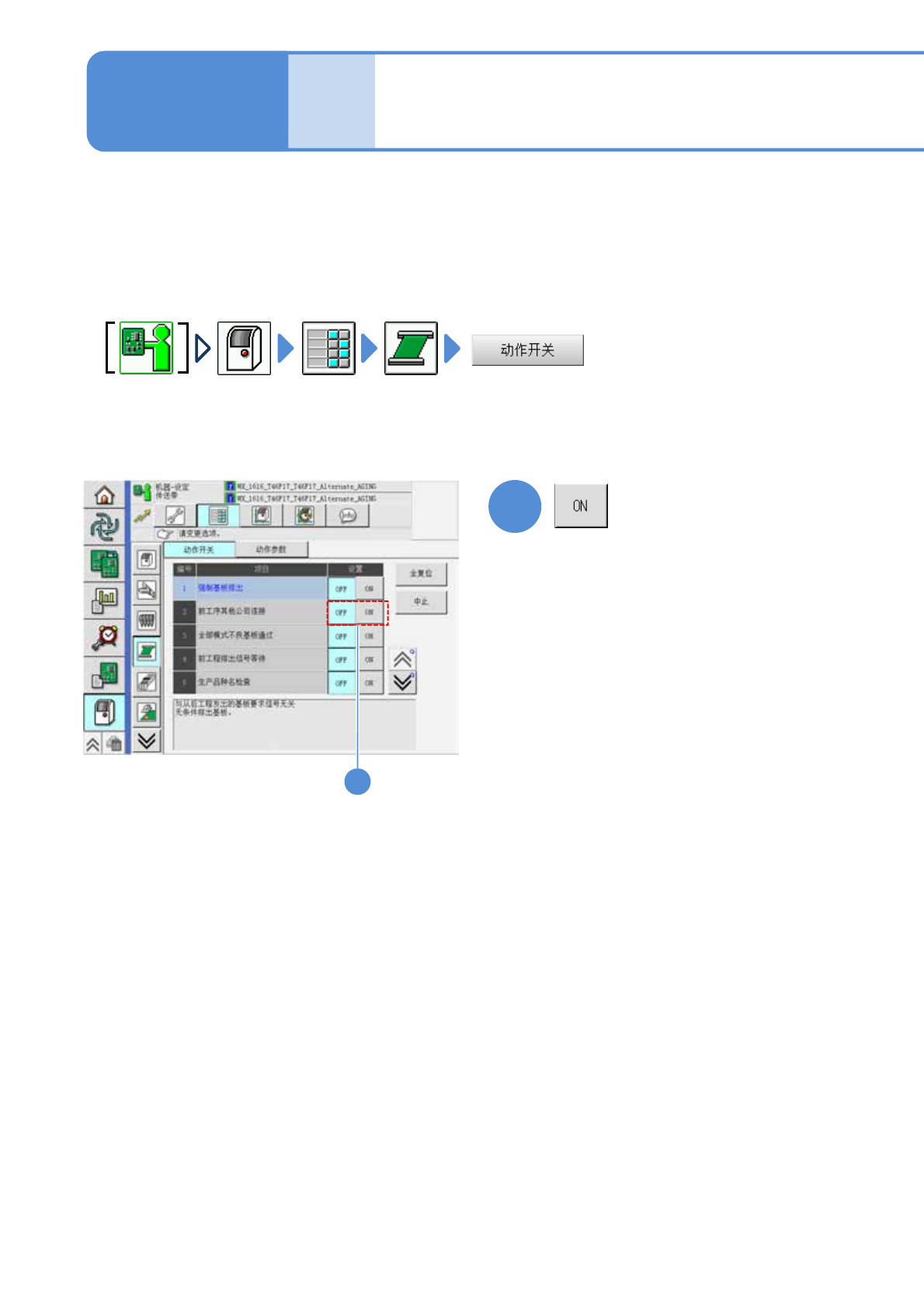

■选项设定
把“前工序其他公司连接”设定为“ON”时
NPM-WX/WXS EJM9DC-MB-11E-00
NPM-WX/WXS
11-7-2

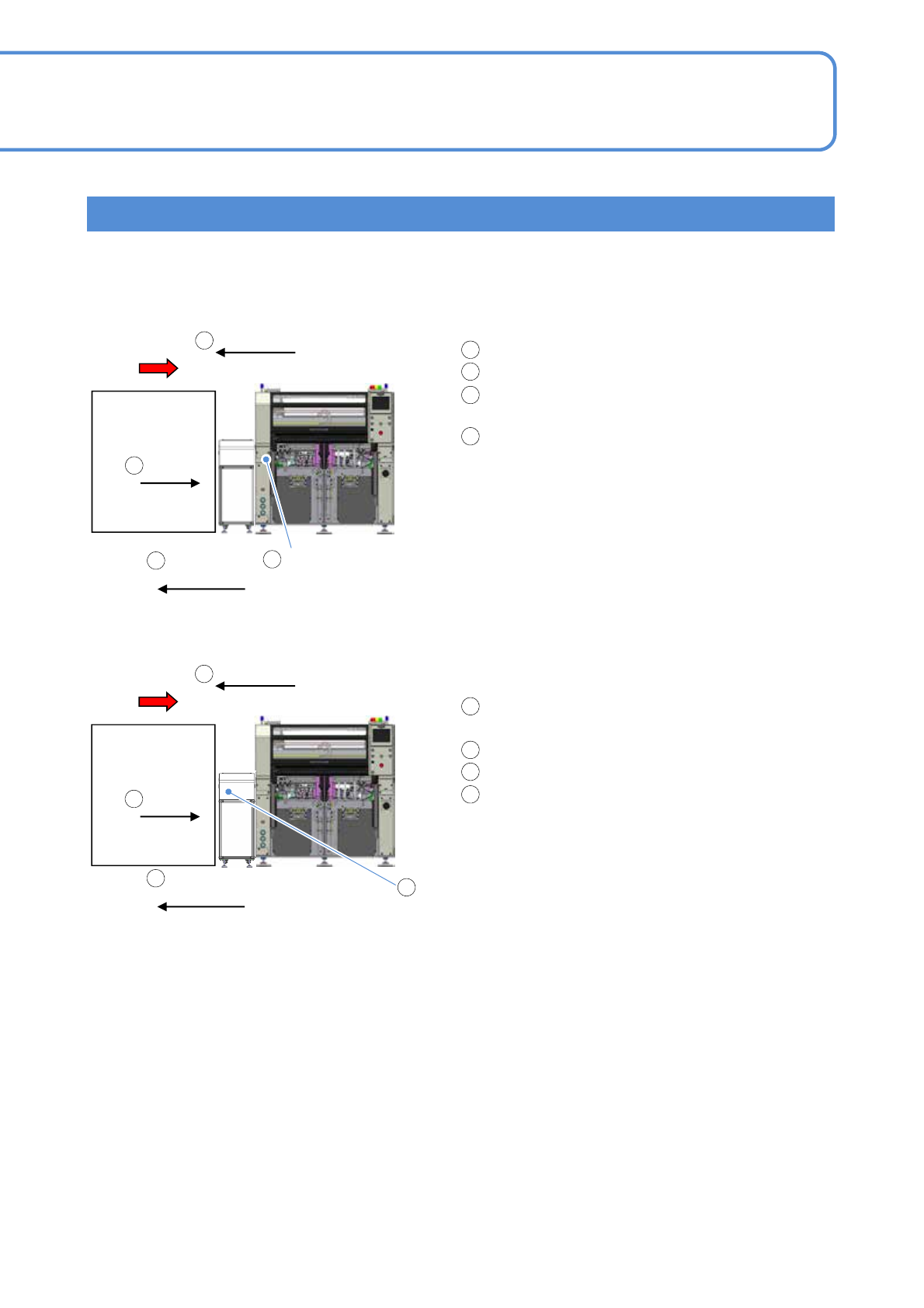

各设定的基板传送状况
3
基板传出
NPM-WX/WXS
以外的前工序设
备
NPM-WX/WXS
1
2
4
3
基板传出
NPM-WX/WXS
以外的前工序设
备
1
2
4
■通常设定(默认值): “前工序其他公司连接”为“OFF”、
“前工序其他公司连接2”为“OFF”
●“前工序其他公司连接”与“前工序其他公司连接2”不可同时设定为“ON”。
基板流向
基板要求信号“ON”
基板检测传感器
贴装位置“ON”
基板要求信号
“OFF”
基板传出后，NPM-DX的基板要求信号成为“ON”。
从前工序设备传出基板。
NPM-WX/WXS的基板检测传感器 (贴装位置) 成为
“ON”。
NPM-WX/WXS的基板要求信号成为“OFF”。
* 通常通过基板要求信号的“OFF”“ON”操
作搬出基板，所以即使在默认设定的状态下也
不会发生2枚基板重叠搬送等问题。
但是，前工序的设备不符合上述规格时，可能会出
现在基板要求信号处于“ON”的状态下继续搬送
基板的状况。因此，需要变更NPM-WX/WXS的基
板搬送设定。
1
2
3
4
■选项设定: 把“前工序其他公司连接”设定为“ON”
基板流向
基板要求信号“ON”
基板传出后，NPM-WX/WXS的基板要求信号成为
“ON”。
从前工序设备传出基板。
传送带L的基板检测传感器 (前工序侧) 成为“ON”。
NPM-WX/WXS的基板要求信号成为“OFF”。
1
2
3
4
基板检测传感器
前工序侧“ON”
(传送带L)
基板要求信号
“OFF”
