EJM9DC-SF-01C0 0-00 NPM-W X/WXS 1 2 FRONT SIDE 安全管理 连接时的停止规格 1-3-2 -1 1-3-2 ■是单体时 部位 停止规格 紧急停止开关 ON 设备停止 伺服开关 OFF 设备停止 安全盖打开 设备停止 编带浮起检测传感器 ON 设备停止 供料器工作台盖打开 设备停止 搬送开口部传感器① ON 设备停止 搬送开口部传感器② ON 设备停止 传送带 L/ 延长传送带 L NPM-WX…
EJM9DC-SF-01C00-00
NPM-WX/WXS

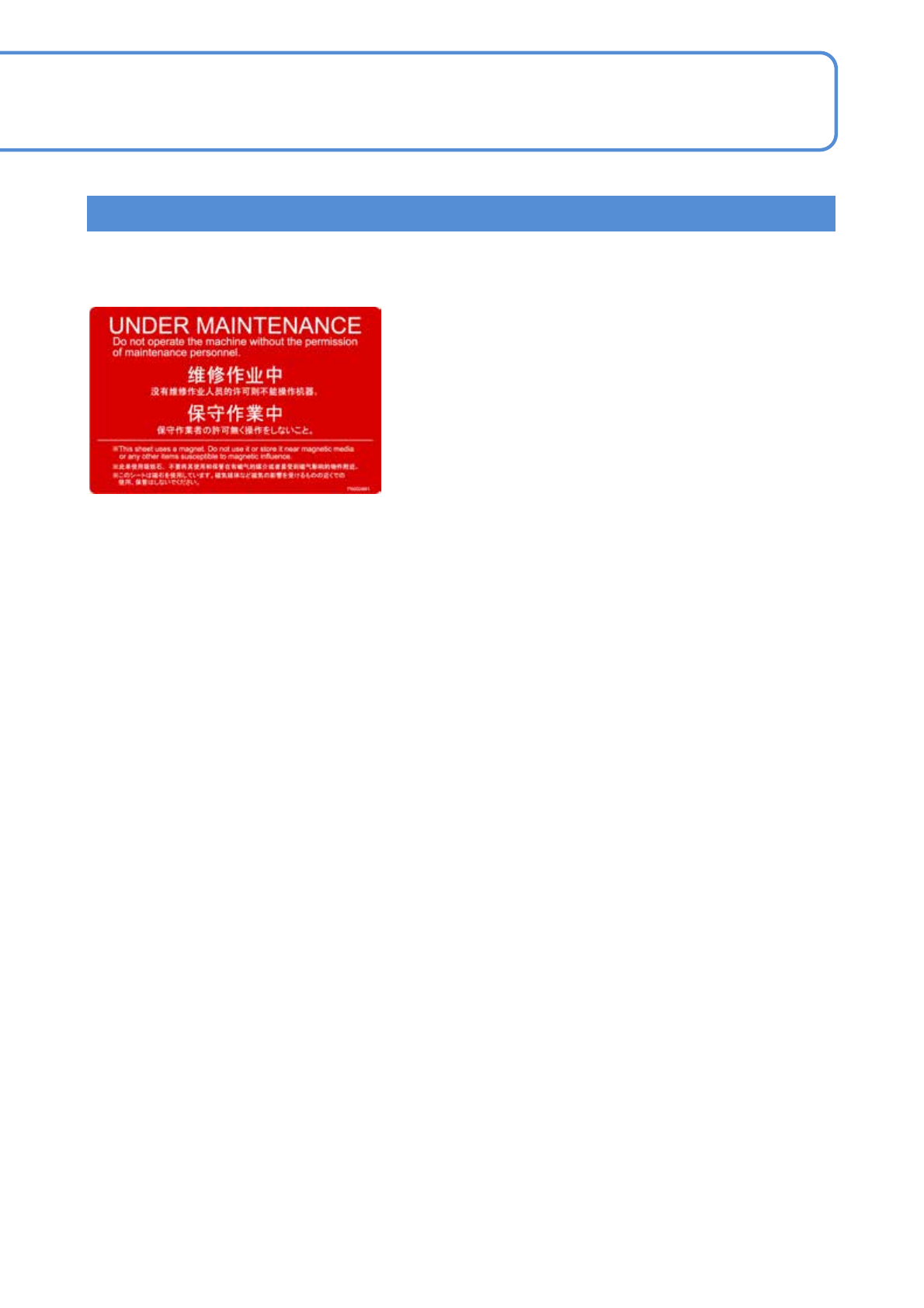

注意牌 (维修保养作业时)
1-3-1-2
维修保养作业前，请把同捆的注意牌 (下图) 粘贴在操作屏附近容易看到的地方，
以便确保安全。特别是2个人以上作业时，除了需要使用此注意牌，还必须互相告知对方后再进行作业。
●此注意牌使用磁铁。
请勿在易受磁气媒介等磁性影响的附近
进行使用和保管。
EJM9DC-SF-01C00-00
NPM-WX/WXS
1
2
FRONT SIDE
安全管理

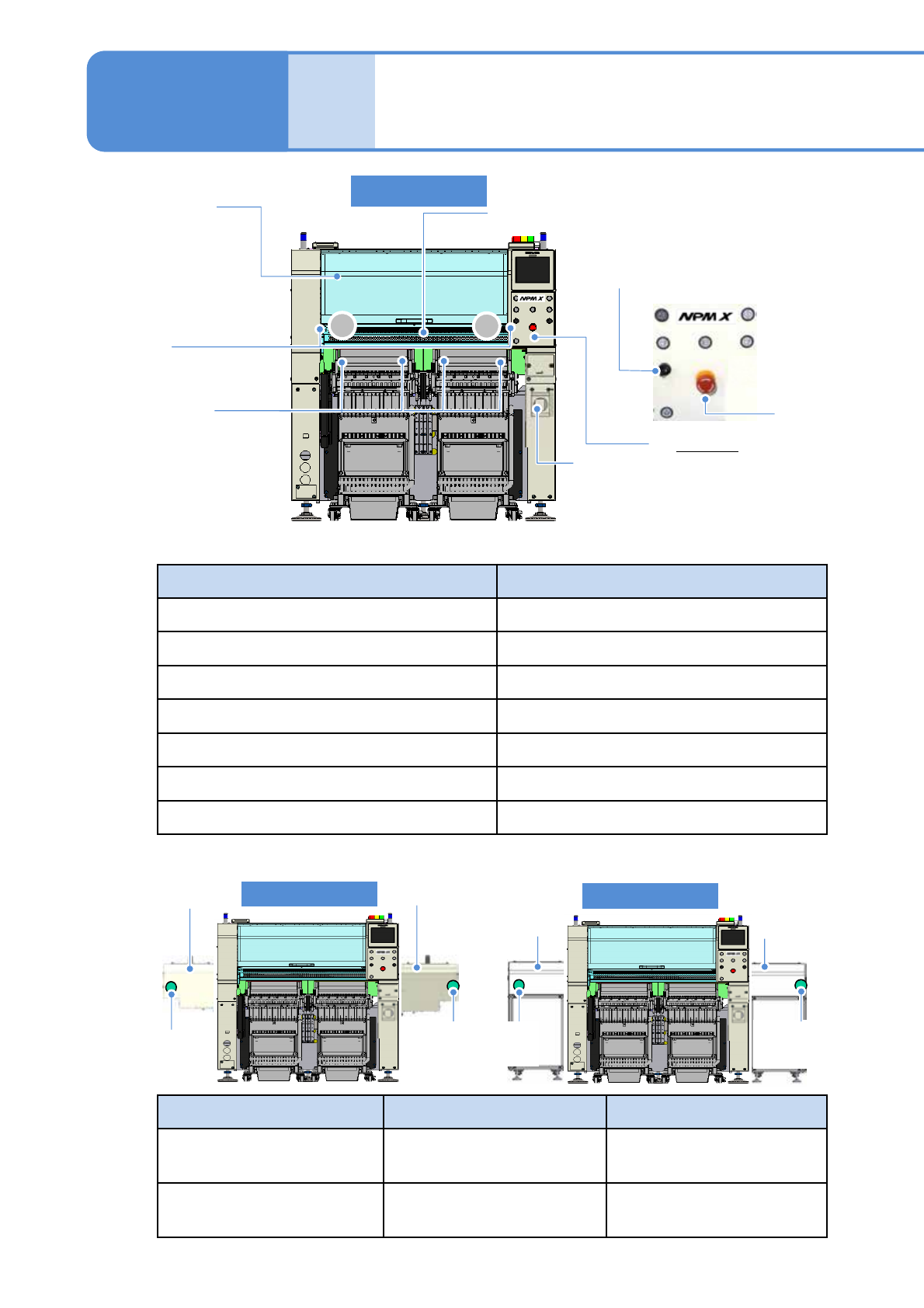

连接时的停止规格
1-3-2-1
1-3-2
■是单体时
部位 停止规格
紧急停止开关ON
设备停止
伺服开关OFF 设备停止
安全盖打开
设备停止
编带浮起检测传感器ON 设备停止
供料器工作台盖打开
设备停止
搬送开口部传感器① ON 设备停止
搬送开口部传感器② ON 设备停止
传送带L/延长传送带L
NPM-WX/WXS
传送带R/延长传送带R
外部搬送开口部传感器
处于ON时
设备停止
外部搬送开口部传感器处
于OFF时
外部搬送开口部传感器
处于OFF时
设备停止
外部搬送开口部传感器处
于ON时
传送带R
传送带L
外部搬送开口部
传感器
延长传送带R
延长传送带L
紧急停止
开关
伺服开关
操作开关
FRONT SIDE
FRONT SIDE
编带浮起检测
传感器
搬送开口部
传感器
安全盖
主电源开关
供料器工作台盖
外部搬送开口部
传感器
外部搬送开口部
传感器
EJM9DC-SF-01C00-00
NPM-WX/WXS
NPM-WX/WXS #1
4
NPM-WX/WXS #2
FRONT SIDE
1-3-2-2

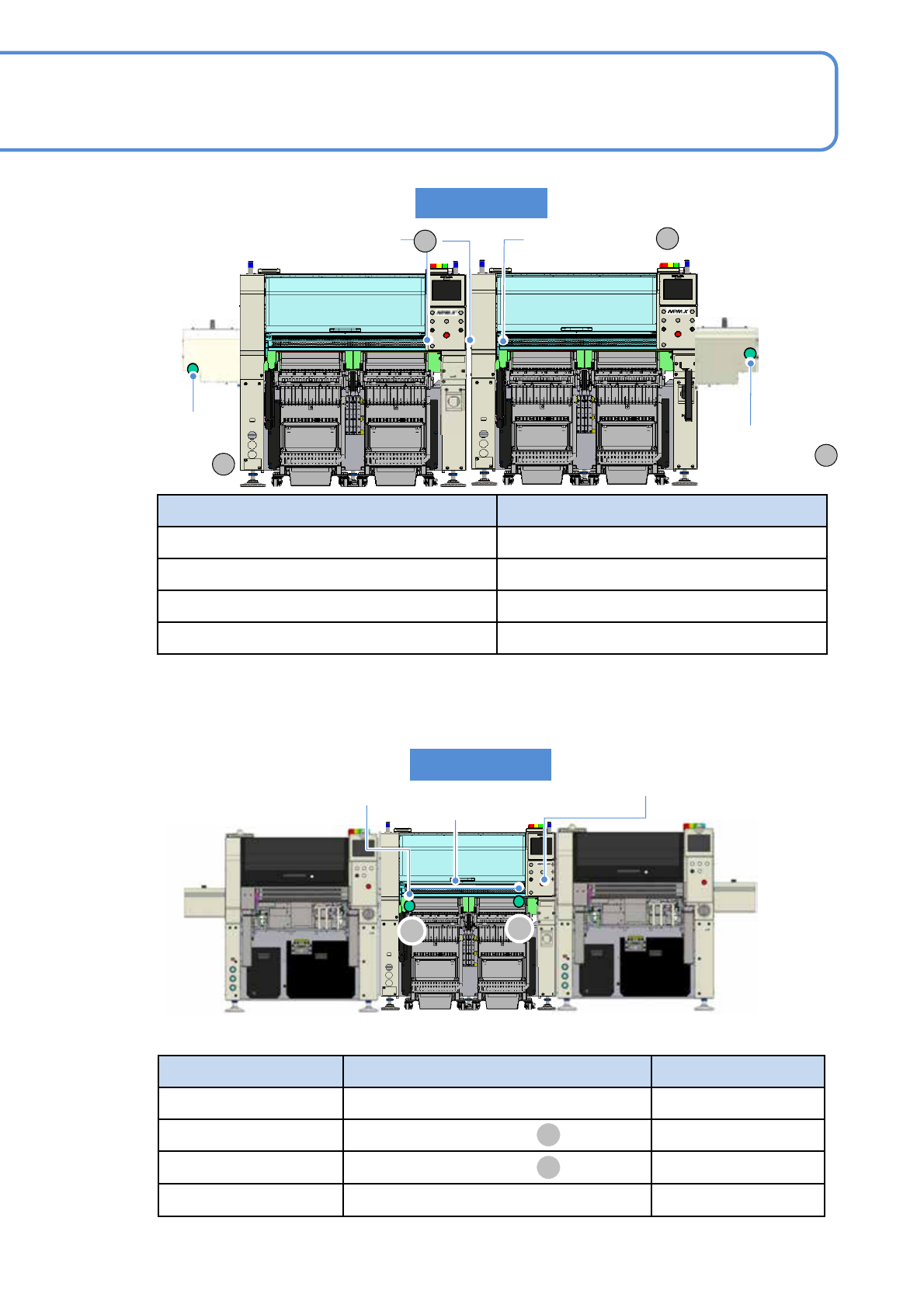

■NPM-WX/WXS多台连结时
部位 停止规格
外部搬送开口部传感器① ON #1 设备停止
外部搬送开口部传感器② ON #2 设备停止
搬送开口部传感器③ ON #1 #2 两个设备停止
搬送开口部传感器④ ON
♯1 ♯2 両設備停止
■与NPM-W系列连结时
与NPM-W连结时的邻接安全规格根据NPM-W系列的规格而定
紧急停止开关
搬送开口部传
感器
外部搬送
开口部
传感器
1
外部搬送
开口部传感器
2
3
FRONT SIDE
1
NPM-WX/WXS
NPM-W #1
NPM-W #2
FRONT SIDE
2
供料器工作台
安全盖
NPM-W #1 NPM-WX NPM-W #2
可动作 供料器工作台安全盖打开 可动作
停止 搬送开口部传感器 ON
可动作
可动作
搬送开口部传感器 ON
停止
可动作
紧急停止开关:ON 停止
1
2
搬送开口部传感器
搬送开口部传感器
