EJM9DC-MB-12E-0 0 NPM-W X/WXS 12-1-7 -2
EJM9DC-MB-12E-00
NPM-WX/WXS
数据
修改
12-1-7-1
1
1
2
3
3
2
工程师手册
12-1-7

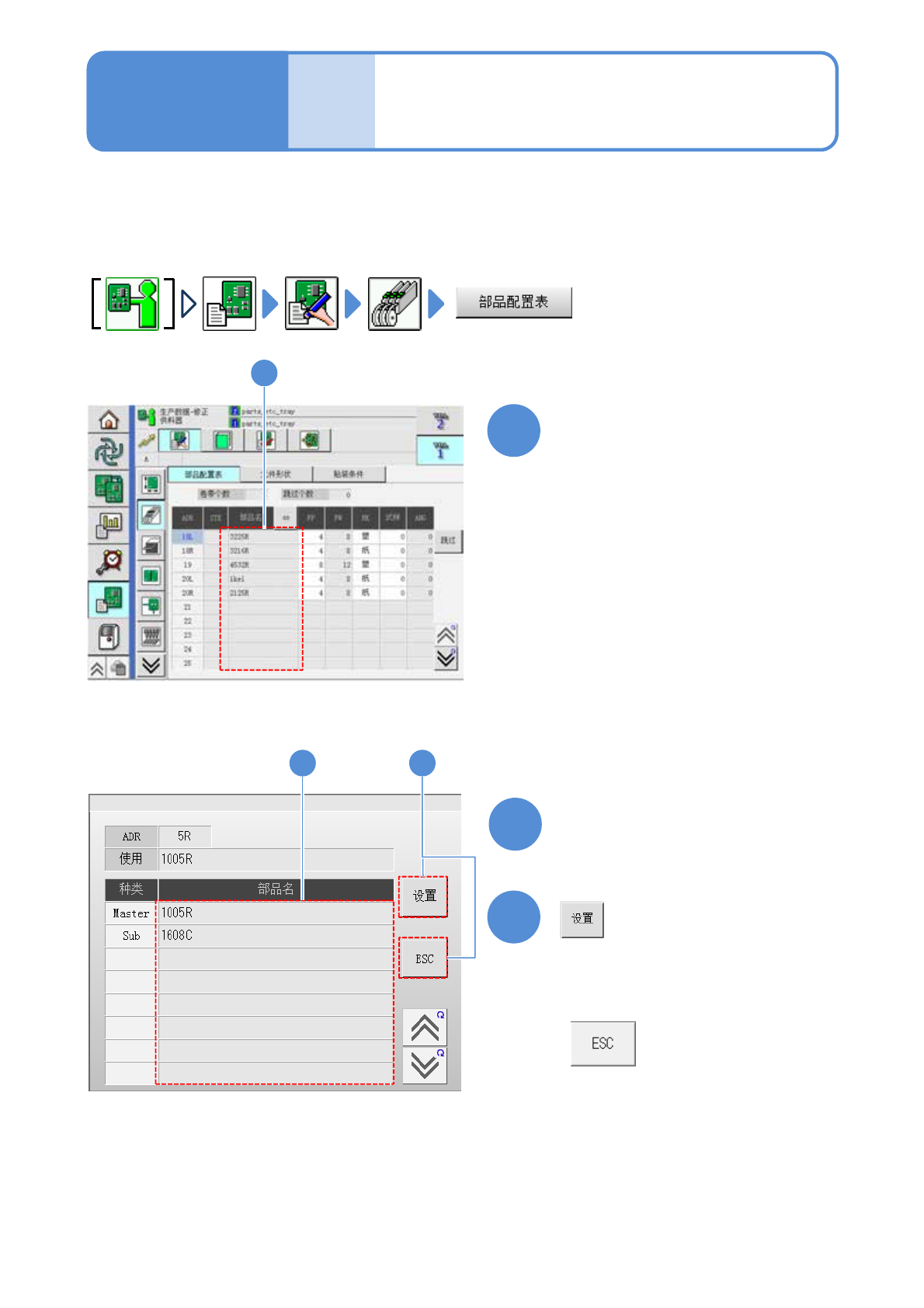

代替元件的登录
(智能供料器)
●代替元件的补充 (→『操作手册』P.4-3-1)
事先在DGS登录的通常使用主元件和代替元件的数据，可以确认并且修改。
选择元件名称
●显示的元件是主元件。
(副元件被登录)
选择副元件
■不设定时
EJM9DC-MB-12E-00
NPM-WX/WXS
12-1-7-2
EJM9DC-MB-12E-00
NPM-WX/WXS
数据
修改
E
G
F
H
B
C
D
A B C
H F
E
2
G
D
方形芯片元件 1
12-1-8-1

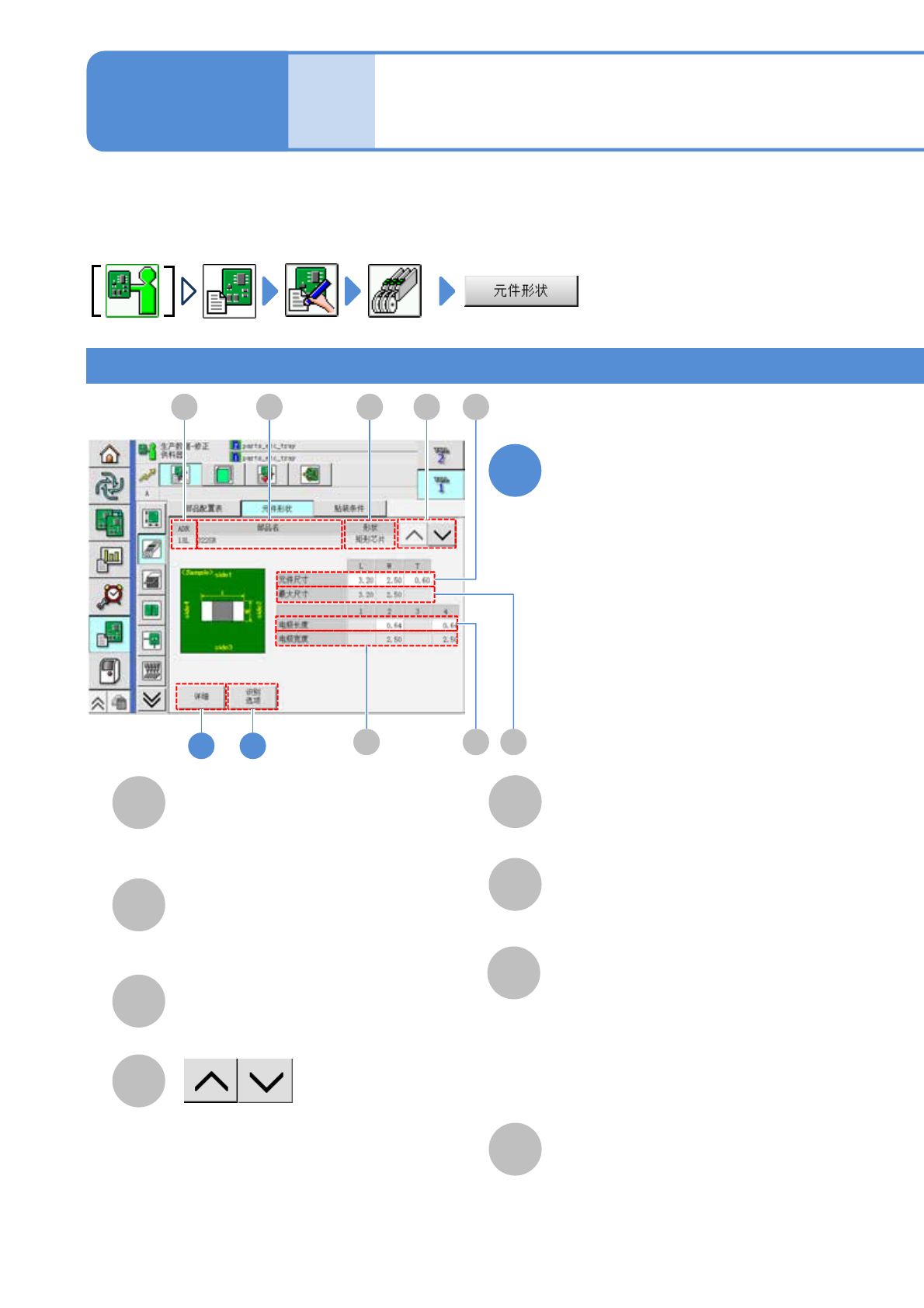

元件形状数据的修改 1
A
1
工程师手册
12-1-8
3
修改画面上的数据
●触摸输入部分后，会显示输入的画面。
这里对供料器内元件数据的确认和修改方法进行说明。
在设备上能进行部分数据的查询和变更。详细的数据修正请用DGS实施。
供料器的地址。
(→『操作手册』P.4-2-3
-1)
ADR(地址)
部品名
形状
显示前后的元件信息。
2: 右面的电极宽度。
4: 左面的电极宽度。
1: 上面的电极长度。
2: 右面的电极长度。
3: 下面的电极长度。
4: 左面的电极长度。
最大宽度
元件尺寸
●有设定时才会显示。
电极长度
电极宽度
